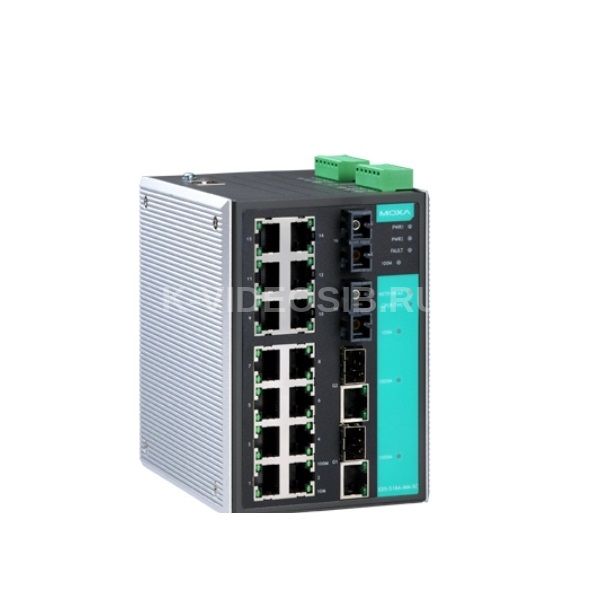

Описание MOXA EDS-518A-MM-SC

MOXA EDS-518A-MM-SC - управляемый коммутатор 18 портовый: 14 x 10/100BaseTX, 2 x 100BaseFX (многомодовое оптоволокно), 2 x Combo Gigabit, разъем SC.Технология Gigabit Ethernet Turbo Ring (время восстановления < 20 мс) увеличивает надежность и скорость опорной сети.

Коммутатор также поддерживает интеллектуальные сетевые функции управления, включая QoS, IGMP Snooping/GMRP, VLAN, Port Trunking, SNMP V1/V2c/V3, IEEE 802.1X и https/SSL.

Технические характеристики MOXA EDS-518A-MM-SC

• Стандарты IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X) and 100BaseFX, IEEE 802.3ab for 1000BaseT(X), IEEE 802.3z for 1000BaseX, IEEE 802.3x for Flow Control, IEEE 802.1D-2004 for Spanning Tree Protocol, IEEE 802.1w for Rapid STP, IEEE 802.1s for Multiple Spanning Tree Protocol, IEEE 802.1Q for VLAN Tagging, IEEE 802.1p for Class of Service, IEEE 802.1X for Authentication, IEEE 802.3ad for Port Trunk with LACP

• Промышленные протоколы EtherNet/IP, Modbus/TCP
• Протоколы управления IPv4/IPv6, SNMP v1/v2c/v3, LLDP, Port Mirror, DDM, RMON, DHCP Server/Client, DHCP Option 66/67/82, BootP, TFTP, SNTP, SMTP, RARP, Telnet, Syslog, SNMP inform, Flow Control, Backpressure flow control
• Протоколы фильтрации802.1Q, Port-Based VLAN, GVRP, IGMP v1/v2, GMRP
• Протоколы резервирования STP, RSTP, MSTP, Turbo Ring v1/v2, Turbo Chain, Link Aggregation
• Протоколы синхронизации времени SNTP, NTP Server/Client, IEEE 1588 PTP v1/v2 (SW-based)
• Управление потоками IEEE 802.3x flow control, back pressure flow control
• Таблица MAC-адресов 8000
• Размер буфера пакетов 1 Мбит
• MIB MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9
• Количество приоритезированных очередей 4

Функции VLAN и IGMP

• Максимальное количество VLAN 64
• Диапазон VLAN ID1 ~ 4094
• Количество групп IGMP256

Интерфейс

• Общее количество портов 18
• Разъемы для витой пары RJ45

Порты Fast Ethernet 10/100 Мбит/с

• Витая пара (разъем RJ-45)14

Порты Fast Ethernet 100 Мбит/с

• Многомодовое оптоволокно (разъем SC)2

Порты Gigabit Ethernet 1000 Мбит/с

• Комбинированные разъемы (витая пара + SFP)2

Возможность резервирования связи

• Возможность резервирования связи Резервированное кольцо Turbo Ring"Связующее дерево" Spanning Tree Turbo Chain

Характеристики оптоволоконного интерфейса Fast Ethernet

• Мощность передатчика, дБм -20
• Чувствительность приёмника, дБм -32
• Допустимые потери в канале связи, дБм 12
• Тип оптоволоконного кабеля 50/125 мкм, 62.5/125 мкм
• Дальность передачи до 4 км (кабель 62.5/125 мкм), до 5 км (кабель 50/125 мкм)
• Насыщение приемника, дБм-6

Поддержка интеллектуальных функций

• Автоматическое оповещение об обрыве электропитания При помощи реле, по E-Mail, по SNMP
• Автоматическое оповещение об обрыве связи по порту При помощи реле, по E-Mail, по SNMP

Дискретные входы

• Дискретные входы 2
• Напряжение лог. \"1\"+13 ~ +30 В
• Напряжение лог. \"0\"-30 ~ +3 В
• Макс. ток, мА8

Релейные выходы

• Релейные выходы 2
• Нагрузочная способность реле до 1 А (24 В)

Управление коммутатором

• Управление коммутатором Консоль RS-232
• Разъем консоли RS-232RJ45

Светодиодные индикаторы

• Светодиодные индикаторы PWR1, PWR2, FAULT, 10/100M, 100M, MSTR/HEAD, CPLR/TAIL

Требования по электропитанию

• Рабочее напряжение 24 В пост. (12 ~ 45 В пост.)
• Потребление тока 0.61 А при 24 В
• Возможность подключения резервного источника электропитания Есть
• Разъем электропитания Клеммы
• Защита от неверной полярности Есть

Требования к окружающей среде

• Рабочая температура, град. C0 ~ 60
• Рабочая влажность, %5 ~ 95
• Температура хранения, град. C-40 ~ +85

Наличие международных сертификатов

• Безопасность UL508;EN 60950-1;UL 60950-1; CSA C22.2 No. 60950-1
• Взрывобезопасность UL/cUL Class 1 Division 2 ATEX Zone 2 Ex nA nC IIC T4 Gc
• Электромагнитная совместимость (EMI)EN 55022 Class A FCC Part 15 Subpart B Class A
• Применение в морских системах;DNV ;NK;GL
• Электромагнитная совместимость (EMS) EN 61000-4-2 (ESD) Level 2 EN 61000-4-3 (RS) Level 3 EN 61000-4-5 (Surge) Level 3 EN 61000-4-6 (CS) Level 3 EN 61000-4-8 EN 61000-4-4 (EFT) Level 2 EN 61000-4-12

• Среднее время наработки на отказ (MTBF), часов 240000

Конструктивные свойства

• Габаритные размеры, мм 94 x 135 x 143
• Материал корпуса Алюминий
• Защита от пыли и влагиIP30
• Масса нетто, г 1630

Монтаж

• Монтаж На DIN-рейку настольный/настенный (опционально)

Комплект поставки

• Комплект поставки Устройство документация и ПО на CD заглушки для неиспользуемых портов краткое руководство пользователя переходник с RJ45 на DB9
