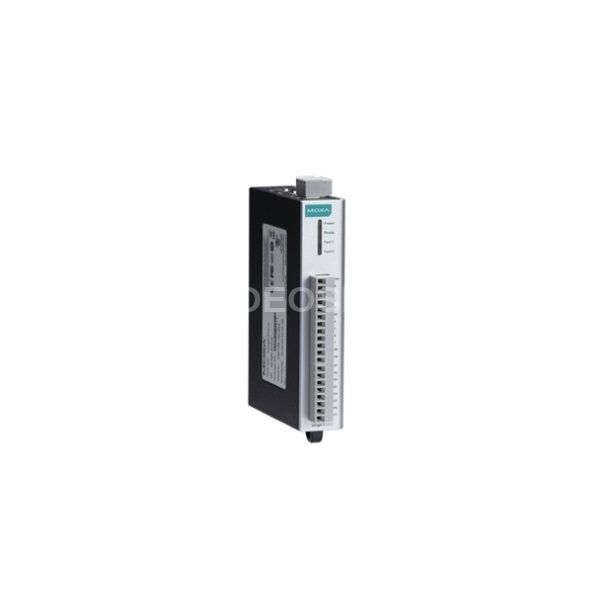

Описание MOXA ioLogik E1241

MOXA ioLogik E1241 - сервер удаленного Ethernet ввода-вывода с 2 Ethernet switch портами и 4 аналоговыми выходами (AO). Сервер имеет встроенный двухпортовый Ethernet коммутатор, что позволяет подключить к нему любые другие Ethernet устройства или еще один ioLogik для организации цепочной сетевой топологии. Многие индустриальные приложению, как например, системы автоматизации на производстве, системы безопасности и мониторинга для тоннелей и им подобные, требуют цепочного (англ. daisy-chain) Ethernet подключения большого числа различных устройств ввода / вывода.

Такие топологии обычно используются в Fieldbus приложениях, которые часто используются в системах промышленной автоматизации. Цепочная топология, которая применена в серверах удаленного Ethernet ввода / вывода серии ioLogik E1241, не только упрощает связь между устройствами, но так же снижает общие затраты при создании проектов автоматизации, так как не требует приобретения дополнительных коммутаторов, а так же уменьшает затраты на развертывание кабельной инфраструктуры.

Для примера, если в системе автоматизации около 700 объектов (до 20 точек ввода-вывода на объект), то сокращение расходов только на кабельную систему может достигать более 15% от общей стоимости реализации проекта.

Технические характеристики MOXA ioLogik E1241

Аналоговый вывод

• Количество каналов 4

• Выходной диапазон 0~10 В, 4~20 мА
• Точность ±0,1% от полного диапазона (25°С); ±0,3% от полного диапазона (-10°С, 60°С)
• Нагрузочный резистор внутреннее питание: 400 Ом; внешнее питание 24В: 1000 Ом

Интерфейс Ethernet

• Порты Ethernet2 порта 10/100 Мб/с (разъем RJ45)

• Напряжение изоляции 1,5 кВ
• Протоколы Modbus/TCP, TCP/IP, UDP, DHCP, BOOTP, HTTP

Требования по электропитанию

• Рабочее напряжение 24 В пост. (12 ~ 36 В)

• Потребление тока 194 мА при 24 В пост.

Разъем электропитания Клеммы

• Диаметр кабеля 14AWG

Требования к окружающей среде

• Рабочая температура, град. C-10 ~ +60

• Рабочая влажность, %5 ~ 95
• Температура хранения, град. C-40 ~ 85

Наличие международных сертификатов

• Безопасность UL508

• Взрывобезопасность UL/cUL Class 1 Division 2 ATEX Zone 2

• Электромагнитная совместимость (EMI) EN 55022 EN 55024 EN 61000-3-2 EN 61000-3-3 EN 61000-4-2 EN 61000-4-3 EN 61000-4-4 EN 61000-4-5 EN 61000-4-6 EN 61000-4-8 EN 61000-4-11 FCC Part 15 Subpart B Class A

• Среднее время наработки на отказ (MTBF), часов 888656

Конструктивные свойства

• Габаритные размеры, мм 28 х 124 х 84

• Материал корпуса Пластик
• Масса нетто, г 200
• Монтаж На DIN-рейку, настольный/настенный (опционально)
• Комплект поставки Устройство, документация и ПО на CD, краткое руководство пользователя.
