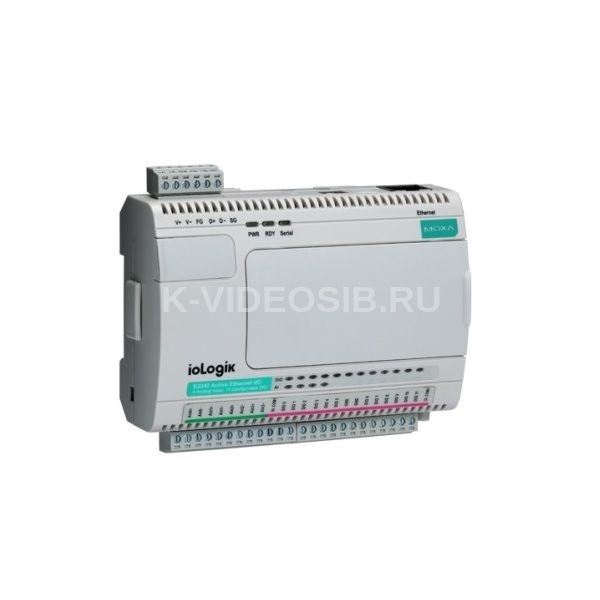

Описание MOXA ioLogik E2212

MOXA ioLogik E2212 - сетевой сервер ввода/вывода c 8 цифровыми входами (DI), 8 цифровыми выходами (DO) и 4 универсальными (DIO). Обеспечивает системных интеграторов гибкостью удовлетворять различным требованиям производства.

E2212 имеет 8 фиксированных входных каналов, 8 фиксированных выходных каналов и 4 канала, которые могут быть программно назначены как входными, так и выходными. Вы можете сконфигурировать каналы В/В так, чтобы удовлетворить ваши потребности, например, 12 входов и 8 выходов, 8 входов и 12 выходов или 10 входов и 10 выходов.

Технические характеристики MOXA ioLogik E2212

Конфигурируемые дискретные каналы

• Количество каналов 4

Дискретный ввод

• Количество каналов 8

• Тип каналов С общим "+", с общим "-" или сухой контакт
• Режим работы Дискретный вход или счетчик (до 900 Гц)
• Сухой контакт Логический "0": замкнут на землю
• Логическая "1": открыт
• Влажный контакт Логический "0": 0~3 В постоянного тока
• Логическая "1": 10~30 В постоянного тока
• Напряжение изоляции 3 кВ постоянного тока

Дискретный вывод

• Количество каналов 8

• Тип выходов Sink
• Режим работы Дискретный выход или генератор импульсов
• Защита по напряжению 45 В постоянного тока
• Защита по току 2.6 А (по 650 мА на каждый из 4 каналов)
• Напряжение изоляции 3 кВ постоянного тока
• Защита от перегрева 175°С

Интерфейс Ethernet

• Порты Ethernet1 порт 10/100 Мбит/с (разъем RJ45)

• Напряжение изоляции 1.5 кВ
• Протоколы Modbus/TCP, TCP/IP, UDP, DHCP, BOOTP, SNMP, HTTP, CGI, SNTP, SMTP

Последовательный интерфейс

• ИнтерфейсRS-485-2w: Data+, Data-, GND (разъем - 3-контактная клемма)

• Скорость передачи данных, бит/с 1200 ~ 115200
• Биты четност инет
• Биты данных 8
• Стоповые биты 1
• Защита от импульсных помех, кВ 15
• Протоколы Modbus/RTU

Требования по электропитанию

• Рабочее напряжение 12 ~ 36 В (пост.)

• Потребление тока 136 мА при 24 В
• Разъем электропитания Клеммы

Требования к окружающей среде

• Рабочая температура, град. C-10 ~ 60

• Рабочая влажность, %5 ~ 95
• Температура хранения, град. C-40 ~ 85

Наличие международных сертификатов

• Безопасность UL508

• Электромагнитная совместимость (EMI) EN 61000-3-2 EN 61000-3-3 EN 61000-4-2 EN 61000-4-3 EN 61000-4-4 EN 61000-4-5 EN 61000-4-6 EN 61000-4-8 EN 61000-4-11 EN 61000-6-2 EN 61000-6-4 FCC Part 15 Subpart B Class A

• Среднее время наработки на отказ (MTBF), часов 217722

Конструктивные свойства

• Габаритные размеры, мм 115 x 79 x 45.6

• Материал корпуса Пластик
• Масса нетто, г 250
• Монтаж На DIN-рейку, настольный/настенный (опционально)
• Комплект поставки: Устройство, документация и ПО на CD.
