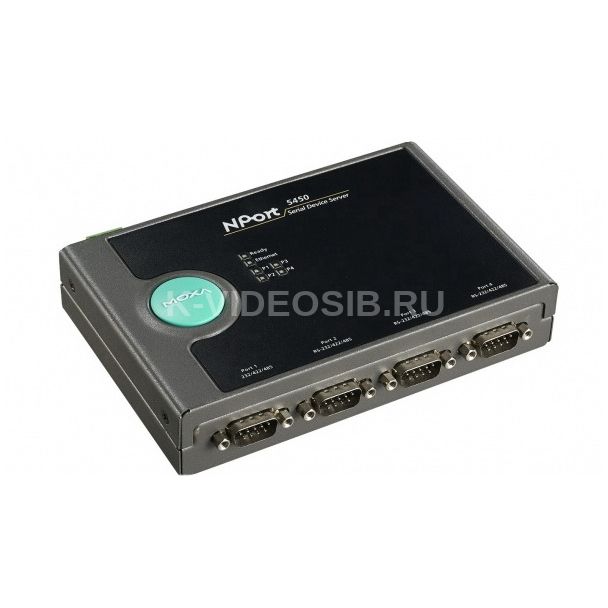

Описание MOXA NPort 5450-T

Преобразователь интерфейсов MOXA NPort 5450-T несет на своем борту 1 LAN-порт 10/100 Base TX и 4 «всеядных» COM-порта RS-232/422/485, позволяющих организовать двунаправленную трансляцию данных между последовательными и Ethernet-устройствами. Предусмотрены различные операционные режимы: TCP Server/Client, UDP, Real COM. При этом каждый порт может функционировать независимо, что дарует максимальную гибкость и универсальность применения. Пример: порт 1 — Driver Mode, порт 2 — TCP Server, порты 3,4 — TCP Client.

Особенности MOXA NPort 5450-T

• Интерфейс Ethernet: Auto MDI/MDIX. Магнитная изоляция: 1,5 кВ. Скорость COM-портов: 50 бит/с…921,6 Кбит/с. Разъемы: DB9M. Поддерживаются функции контроля потоков, Automatic Data Direction Control.
• Сетевые протоколы: безопасное управление (SNMP v1), синхронизация времени (SNTP), присвоение IP-адресов (DHCP), автоопределение MAC-адресов (ARP). Встроена служба удаленного доступа RTelnet.
• Внушительный комплект драйверов гарантирует совместимость с большинством ОС: Windows/Embedded/Server, SCO OpenServer, Unix, QNX, Solaris, FreeBSD, AIX, HP-UX, Mac, Linux.
• Подтягивающие резисторы обеспечат стабильность сигнала (4 набора DIP-переключателей на нижней панели). Встроен сигнальный зуммер, RTC-таймер реального времени, сторожевой триггер перезагрузки.
• Два входа упрощают подключение различных источников питания: DC Terminal Block, DC Power Jack. Напряжение: 12…48 VDC. Ток: 350 мА при 12 В. ESD Protection: до 8 кВ. EFT: 1 кВ. Surge: 1 кВ.
• Инновационные технологии способствовали расширению диапазона рабочих температур: -40…+75 С. Безвентиляторный металлический корпус защищает электронику от повреждений. Монтаж: на DIN-рейку.
• Габариты: 158х103х33. Период наработки на отказ (MTBF) — 24 года.

Промышленный сервер MOXA NPort 5450-T используется для удаленного опроса, сбора данных и обработки событий по сети TCP/IP. Универсальные независимые порты дают возможность централизовать управление последовательными устройствами и эффективно распределить хосты по сети. Высокая степень защиты и температурная устойчивость гарантируют возможность безопасной эксплуатации в тяжелых погодных и промышленных условиях.

Технические характеристики MOXA NPort 5450-T

Компания-производитель

• Название компании: MOXA

  Реализация корпуса

• Внешний вид и материал: Металл
• Монтаж: На стену, На DIN-рейку

  Порты ввода-вывода

• Всего последовательных портов: 4
• Количество разъемов RS-232/422/485: 4
• Скорость RS-232/422/485 (максимум): 921600 Бит/с
• Тип коннектора: 4xDB9M

  Сетевые порты

• Количество Ethernet-разъемов: 1
• Количество 10/100 Mb Ethernet: 1
• Тип коннектора 10/100 Mb Ethernet: 1xRJ-45

  Поддерживаемые протоколы

• Стандартные протоколы: SNTP, SMTP, BootP, HTTP, Telnet, ICMP, TCP, UDP, DHCP, DNS, SNMP V1, Rtelnet, ARP
• Поддержка IPv6: Ipv4

  Отвод тепла

• Тип: Пассивный

  оповещения и настройки

• Индикация: Индикатор скорости 10/100 Мбит, Индикатор готовности, Индикатор последовательных портов
• Функциональные кнопки: 1 кнопка сброса, Управляющие кнопки
• Метод настройки: Telnet, DIP-переключатели, WEB-консоль

  Порты и кабели в комплекте

• Тип коннектора: DC Input, DC input (Клеммная колодка)

  Электропитание

• Требования по напряжению DC: 12 ... 48 В
• Мощность потребления: 4.56 Вт
• Потребляемый ток: 0.19 А (24 V)

  Операционная система

• Поддержка ОС: Linux kernel 2.6, Windows CE 5.0, Windows CE 6.0, Windows Server 2003, Windows Server 2008, Windows Server 2012, Windows XP, Windows XP Embedded, Windows 7, Windows 8, Linux kernel 2.4, Linux kernel 3.x, Windows 95, Windows 98, Windows ME, Windows NT, Windows 2000, Windows Vista, Windows 8.1, Unix, Open Server, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X, Windows Server 2008 SP2

  Требования к условиям использования

• Требования к температуре при работе: -40 ... 75 °С
• Требования к влажности: 5 ... 95 % (non-condensing)
• Время наработки на отказ: 206903 ч

  Требования к условиям хранения

• Требования к температуре хранения: -40 ... 75 °С

  Размеры

• Ширина: 158 мм
• Высота: 103 мм
• Глубина: 33 мм

  Сертификация и поддерживаемые стандарты

• Наличие сертификатов: CE, FCC, EN 60601
• Стандарты безопасности: UL 60950-1, EN 60950-1
• Стандарты ЭМС: EN 55024
• Стандарты по электромагнитным помехам: EN 55022, FCC Part 15
• Стандарты по применению на море: DNV
