Описание MOXA NPort 5450I

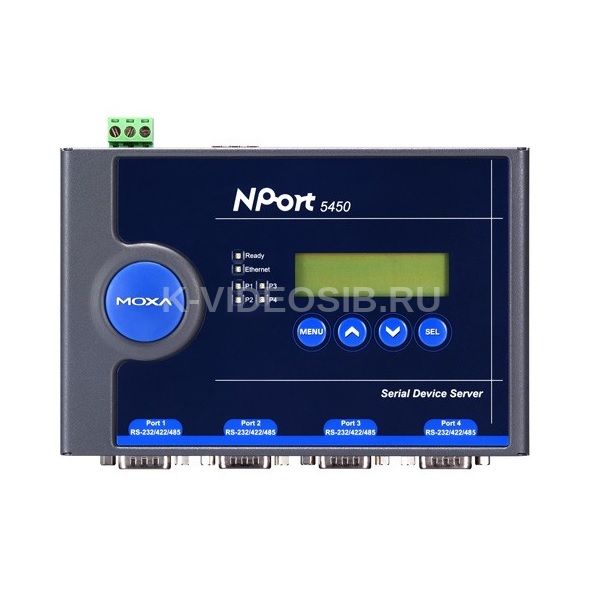

MOXA NPort 5450I - 4-портовый асинхронный сервер RS-232/422/485 в Ethernet c изоляцией 2 КВ. Одна из наиболее полезных возможностей устройства - ЖКИ человеко-машинный интерфейс, который включает индикацию на жидкокристаллическом индикаторе и 4 кнопки управления.

Пользователи могут непосредственно с панели устройства NPort 5450I проверять и устанавливать все параметры конфигурации, например: IP адрес, сетевую маску, адрес шлюза, используя только ЖКИ и кнопки управления. Без адаптера питания.

Технические характеристики MOXA NPort 5450I

Последовательные порты

• Количество портов 4

• Тип портов RS-232/422/485
• Разъемы DB9 "папа"
• Передаваемые сигналы RS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GND
• RS-422: Tx+, Tx-, Rx+, Rx-, GND
• RS-485 (2-проводный): Data+, Data-, GND
• RS-485 (4-проводный): Tx +, Tx-, Rx +, Rx-, GND
• Гальваническая изоляция, кВ2
• Управление направлением передачи данных по RS-485 ADDC® (автоматическое)
• Резистор Pull High/Low для RS-4851 кОм, 150 кОм

Параметры последовательной связи

• Бит данных 5, 6, 7, 8

• Четность нет, чет, нечет, 0, 1
• Стоповых бит 1, 1.5, 2
• Управление потоками данных XON/XOFF
• Скорость передачи данных 50 бит/с ~ 921.6 кбит/с

Интерфейс Ethernet

• Количество портов 1

• Тип портов Ethernet Ethernet 10/100BaseT(X) - "витая пара"
• Разъемы RJ45 (8 конт.)
• Сетевые протоколы ICMP, IPv4, TCP, UDP, DHCP, BOOTP, Telnet, DNS, SNMP V1, HTTP, SMTP, SNTP, Rtelnet, ARP
• Гальваническая изоляция, кВ 1,5

ЖК-дисплей и клавиатура для просмотра/изменения настроек

• ЖК-дисплей и клавиатура для просмотра/изменения настроек Есть

Управление устройством

• Способы настройки Windows-утилита; Web-консоль; Telnet-консоль

• Кнопка Reset Есть

Требования по электропитанию

• Рабочее напряжение 12 ~ 48 В (пост.)

• Потребление тока 554 мА при 12 В, 294 мА при 24 В
• Разъем электропитания Клеммы, концентрический штекер

Требования к окружающей среде

• Рабочая температура, град. C0 ~ 55

• Рабочая влажность, %5 ~ 95
• Температура хранения, град. C-40 ~ 75

Наличие международных сертификатов

• Безопасность EN 60950-1; UL 60950-1

• Электромагнитная совместимость (EMI) EN 55022 Class A; EN 55024; FCC Part 15 Subpart B Class A
• Применение в морских системах DNV
• Среднее время наработки на отказ (MTBF), часов 206903

Конструктивные свойства

• Габаритные размеры, мм 158 х 103 х 33

• Материал корпуса Металл
• Масса нетто, г 740
• Монтаж Настольный/настенный, на DIN-рейку (опционально)
• Комплект поставки Устройство, краткое руководство пользователя, документация и ПО на CD.
