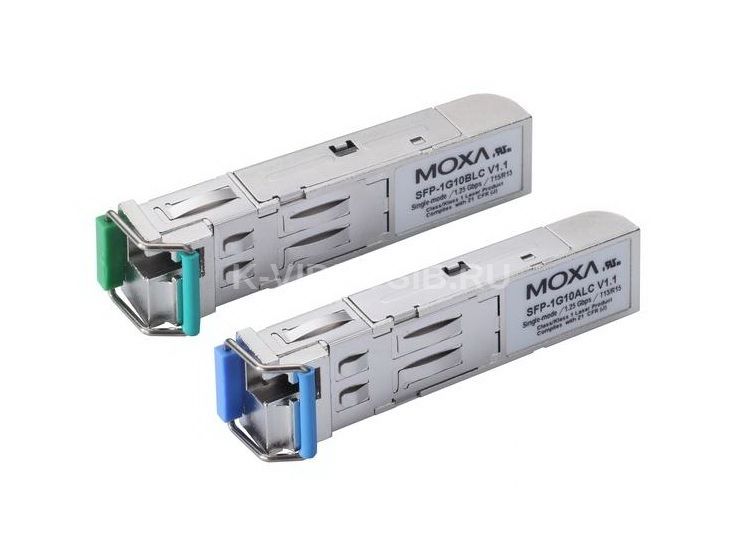

Описание MOXA SFP-1G10ALC-T

Оптический модуль SFP-1G10ALC-T — сверхкомпактный трансивер для подключения сетевой платы промышленного коммутатора к одномодовому оптоволоконному кабелю. Модель поддерживает гигабитные стандарты оптической связи и гарантирует устойчивую трансляцию данных на расстояниях до 10 км. Устройство относится к классу WDM (Bi-Directional), использует технологию спектрального уплотнения каналов (функционирует в паре с модулем SFP-1G10BLC) и адаптировано к экстремальным температурам внешней среды.

Особенности MOXA SFP-1FEMLC-T:

• Элитное одномодовое волокно демонстрирует минимальное затухание (отсутствие межмодовой дисперсии), хорошую пропускную способность, полный иммунитет к электромагнитным воздействиям.
• Стандарты связи: 1000 Base SX/LX/LHX/ZX (IEEE 802.3z). Дальность: 10 км. Длина волны: TX 1310 нм, RX 1550 нм. Уровни TX: -3…-9 дбм. RX-чувствительность: -21 дбм. Бюджет: 12 дб. Насыщение: -1 дбм.
• Корпус: Small Form-Factor Pluggable. Габариты: 14х13х57. Разъем: LC Simplex WDM с диаметром наконечника 1,25 мм (в два раза меньше SC/FC/ST). Встроен сигнальный индикатор статуса TTL.
• Низковольтная положительная эмиттерно-связанная логика (LVPECL) подавляет шумы, обеспечит непрерывное протекание тока, низкий выходной импеданс, единичный коэффициент передачи.
• Технология Wavelength Division Multiplexing делает возможным одновременный прием и передачу данных по единому волокну (Bi-Directional). Информационные потоки используют разные несущие частоты.
• Инновационные конструкторские решения способствуют стабильной работе при температурах от -40 до +85 С. Класс лазерной безопасности: 1 (UL 60950-1). Предусмотрена возможность «горячей» замен

Гигабитный модуль MOXA SFP-1G10ALC-T— идеальное решение для установки в магистральные коммутаторы, функционирующие в тяжелых погодных и промышленных условиях. Температурная устойчивость и дифференциальная логика LVPECL гарантируют устойчивый размах выходных колебаний в агрессивных средах. А возможность «горячей» замены повышает стабильность и гибкость сети при реконфигурации и ремонтных работах.

Технические характеристики MOXA SFP-1G10ALC-T

• Производитель: MOXA

  Сетевые порты

• Количество Ethernet-разъемов: 1
• Количество 10/100/1000 Mb Ethernet: 1
• Тип коннектора 10/100/1000 Mb Ethernet: LC Simplex, WDM
• Расстояние передачи: 10 км

  Характеристики оптоволоконного интерфейса Gigabit Ethernet

• Длина волны, нм Rx: 1550
• Мощность передатчика, дБм -9
• Чувствительность приёмника, дБм -21
• Допустимые потери в канале связи, дБм 12
• Тип оптоволоконного кабеля 9/125 мкм
• Дальность передачи по оптоволокну до 10 км
• Насыщение приемника, дБм -1
• Количество используемых волокон 1

  Требования к электропитанию

• Потребление тока Макс. 1 Вт

  Условия эксплуатации

• Рабочая температура, °C -40 ~ +85
• Температура хранения, °C -40 ~ +85
• Рабочая влажность, % 5 ~ 95

  Конструктивные свойства

• Материал корпуса Металл

  Размеры и вес

• Габаритные размеры, мм 8,4 x 13,4 x 56,6

  Наличие международных сертификатов

  Безопасность

• CE
• FCC
• TÜV
• UL60950-1

  Применение в морских системах

• DNV
• GL

  Гарантийный срок

• Гарантийный срок 5 лет

  Комплект поставки

• Комплект поставки Устройство
