Описание MOXA SFP-1G10BLC

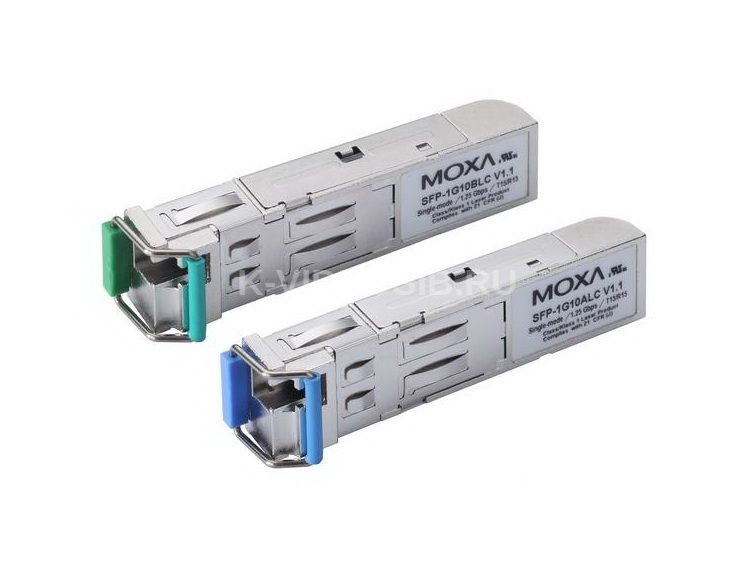

Сверхкомпактный промышленный трансивер MOXA SFP-1G10BLC предназначен для приема и передачи гигабитного сигнала на большие расстояния по одномодовому оптическому волокну. Модуль спроектирован по технологии спектрального уплотнения каналов (Wavelength Division Multiplexing), позволяющей транслировать несколько информационных потоков по одному волокну на разных несущих частотах. Это открывает возможность параллельной двухсторонней связи (Bi-Directional) в паре с модулем SFP-1G10ALC.

Особенности MOXA SFP-1G10BLC:

• Одномодовое волокно отличается минимальной дисперсией и затуханием сигнала, иммунитетом к внешним электромагнитным помехам. Многомодовые ограничения на длину сегмента кабеля снимаются.
• Широкая полоса пропускания делает возможным передачу больших пакетов данных. Протокол IEEE 802.3z поддерживает гигабитные стандарты 1000 Base SX/LX/LHX/ZX. Дальность трансляции: 10 км.
• Длина волны: TX 1550 нм, RX 1310 нм. Уровни TX: -3…-9 дбм. RX-чувствительность: -21 дбм. Оптический бюджет: 12 дб. Насыщение: -1 дбм. Рекомендуемые типы полировки волокна: PC, UPC.
• Дифференциальная логика LVPECL (Low Voltage Positive Emitter Coupled Logic) подавляет шумы, поддержит непрерывное протекание тока через выходные эмиттеры, единичный коэффициент передачи.
• Устройство имеет сверхкомпактный форм-фактор (Small Form-Factor Pluggable) с габаритами 14х13х57 и оснащено миниатюрным разъемом LC Simplex WDM диаметром 1,25 мм (в 2 раза меньше SC/FC/ST).
• Встроен TTL-индикатор статуса порта. Возможность «горячей» замены модуля без обесточивания оборудования упростит проведение ремонтных работ и реконфигурацию сети, способствуя ее гибкости

Мощные коммуникационные параметры гигабитного модуля MOXA SFP-1G10BLC в полной мере оправдывают его умеренную цену. Трансивер применяется для интеграции удаленных устройств в индустриальные сети, предъявляющие самые высокие требования к скорости, пропускной способности и качеству сигнала. При этом нет никаких ограничений на использование SFP-модуля с сетевым оборудованием сторонних производителей.

Технические характеристики MOXA SFP-1G10BLC

• Производитель: MOXA

  Сетевые порты

• Количество Ethernet-разъемов: 1
• Количество 10/100/1000 Mb Ethernet: 1
• Тип коннектора 10/100/1000 Mb Ethernet: LC Simplex, WDM
• Расстояние передачи: 10 км



  Поддерживаемые протоколы

• Поддержка стандартов IEEE 802.x: IEEE 802.3z для 1000BaseSX/LX/LHX/ZX



  Характеристики оптоволоконного интерфейса Gigabit Ethernet



  Длина волны, нм

• Rx: 1310
• Tx: 1550



• Мощность передатчика, дБм -9
• Чувствительность приёмника, дБм -21
• Допустимые потери в канале связи, дБм 12
• Тип оптоволоконного кабеля 9/125 мкм
• Дальность передачи по оптоволокну до 10 км
• Насыщение приемника, дБм -1
• Количество используемых волокон 1



  Требования к электропитанию

• Потребление тока Макс. 1 Вт



  Условия эксплуатации

• Рабочая температура, °C 0 ~ +60
• Температура хранения, °C -40 ~ +85
• Рабочая влажность, % 5 ~ 95



  Конструктивные свойства

• Материал корпуса Металл



  Размеры и вес

• Габаритные размеры, мм 8,4 x 13,4 x 56,6



  Наличие международных сертификатов



  Безопасность

• CE
• FCC
• TÜV
• UL60950-1



  Применение в морских системах

• DNV
• GL



  Гарантийный срок

• Гарантийный срок 5 лет
