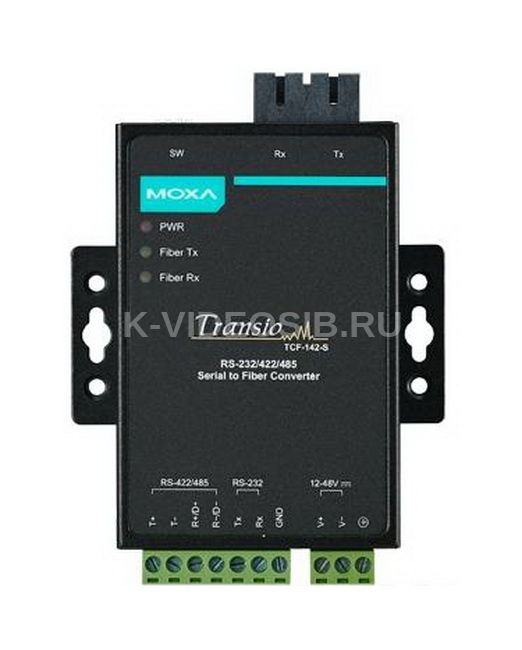

Описание MOXA TCF-142-M-SC-T

Преобразователь MOXA TCF-142-M-SC-T спроектирован для передачи последовательного сигнала на большие расстояния через оптоволоконный кабель. Для этих целей конструкция оборудована универсальным COM-портом RS-232/422/485 и оптическим портом, использующим многомодовое волокно. В отличие от моделей начальной серии (TCF-90) преобразователь поддерживает кольцевые топологии, выполнен в металлическом корпусе промышленного класса защиты и адаптирован к экстремальным температурам внешней среды (литера «Т»).

Особенности MOXA TCF-142-M-SC-T :

• Многомодовое волокно обеспечивает дальность передачи до 5 км, иммунитет к помехам и электробезопасность. Длина волны: 850 нм. TX: 0…-5 дбм. RX: 0…-20 дбм. Оптический бюджет: 15 дб.
• Скорость COM-порта увеличена до 921,6 Кбит/с. Разъем: клеммная колодка. Поддерживается функция автоопределения скоростей и автоматический контроль направления передачи (ADDC).
• Конвертер функционирует в режимах полудуплексной (HDX) и полнодуплексной (FDX) связи. Варианты топологий: «точка-точка», «многоточечная», «кольцо» (HDX, протяженность до 100 км).
• Входное напряжение: 12…48 VDC. Потребление: 140 мА (12 В). Предусмотрена защита линии питания от статических разрядов (8 кВ), перепадов напряжения (1 кВ), коротких замыканий и неверной полярности.
• Благодаря инновационным технологиям конвертер демонстрирует стабильную работу при температурах от -40 до +75 С, что позволяет его эксплуатировать в тяжелых погодных и промышленных условиях.
• Ультратонкий алюминиевый корпус (67х100х22) предохраняет электронику от повреждений, монтируется на стену и DIN-рейку. Период эксплуатации на отказ (MTBF) — около 90 лет.

«Всеядный» последовательный порт медиаконвертера MOXA TCF-142-M-SC-T обслужит любой промышленный контроллер, сенсор или исполнительный механизм. Преобразователь снижает интерференцию сигналов, обеспечивают великолепную защиту от химической коррозии и электромагнитных воздействий. При минимальной цене модель отвечает жестким промышленным требованиям, оставаясь при этом достаточно компактной.

Технические характеристики MOXA TCF-142-M-SC-T

• Производитель: MOXA
• Всего последовательных портов: 1
• Количество разъемов RS-232/422/485: 1
• Тип коннектора: Клеммная колодка
• Требования к температуре при работе: -40 ... 75 °С

  Реализация корпуса

• Внешний вид и материал: Алюминий
• Монтаж: На стену, На DIN-рейку

  Порты ввода-вывода

• Всего последовательных портов: 1
• Количество разъемов RS-232/422/485: 1
• Скорость RS-232/422/485 (максимум): 921600 Бит/с
• Тип коннектора: Клеммная колодка

  Сетевые порты

• Количество разъёмов под оптику: 1хSC, Многомодовый

  Технологии и функции

• Поддерживаемые функции: Поддержка кольцевой топологии, Автоматический контроль за направлением передачи данных (ADDC®), Автоматическое определение скорости передачи

  Способы оповещения и настройки

• Индикация: Индикатор питания, Индикаторы отправки данных, Индикаторы приема данных

  Электропитание

• Требования по напряжению DC: 12 ... 48 В
• Потребляемый ток: 140 мА (при 12 V)
• Входная защита питания: Предохранитель, От смены полярности, От короткого замыкания

  Требования к условиям использования

• Требования к температуре при работе: -40 ... 75 °С
• Требования к влажности: 5 ... 95 %
• Время наработки на отказ: 780480 ч

  Требования к условиям хранения

• Требования к температуре хранения: -40 ... 75 °С

  Размеры

• Ширина: 67 мм
• Высота: 100 мм
• Глубина: 22 мм

  Сертификация и поддерживаемые стандарты

• Наличие сертификатов: CE, WEEE, FCC
• Стандарты безопасности: UL 60950-1
• Стандарты ЭМС: EN 55024, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 55032
• Стандарты по электромагнитным помехам: FCC Part 15 Subpart B Class B, CISPR 32
