Описание NIKOMAX NMC-RP48SE2-HR-1U-MT

Коммутационные панели (патч-панели) предназначены для разделки в них кабелей различных подсистем СКС и подключения отдельных составляющих сети друг к другу коммутационными шнурами.

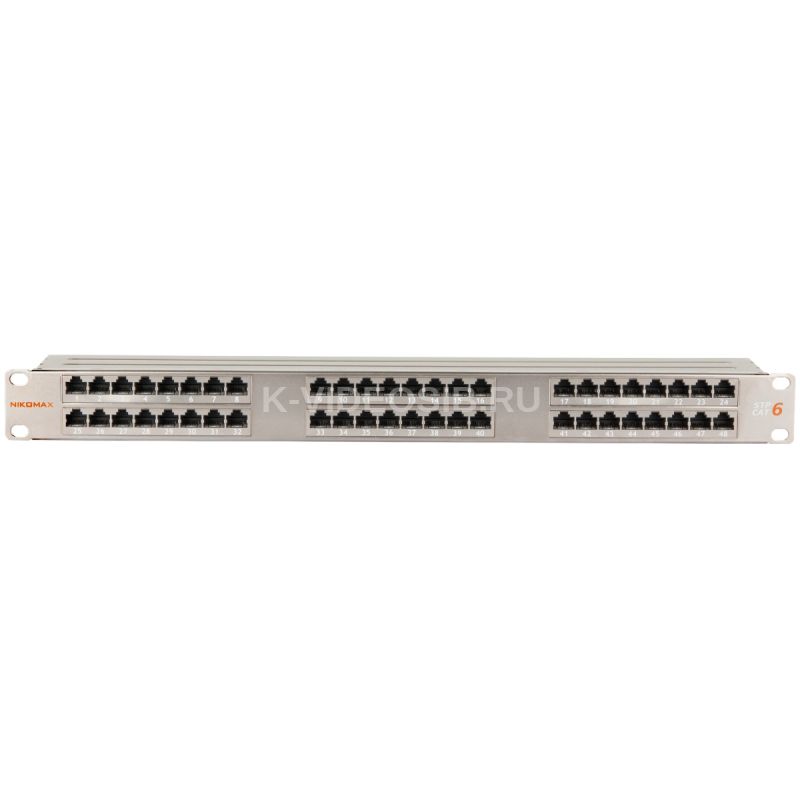

Патч-панель NIKOMAX NMC-RP48SE2-HR-1U-MT выполнена в стальном, полностью экранированном корпусе и предназначена для монтажа в 19" шкафы или стойки. Данная панель вмещает 48 портов RJ45/8P8C при высоте в 1U. Такое решение идеально, когда необходимо обеспечить высокую плотность портов (например, в дата-центрах) или для расширения сети в ограниченном пространстве шкафа.

Универсальные IDC контакты 110/KRONE расположены с тыльной стороны панели, на горизонтальной подложке. Разводка кабелей на патч-панели производится по двум стандартам: Т568 A и B. Экраны кабелей заземляются на винтовые клеммы. Предусмотрен 9 -й заземляющий IDC - контакт специально под дренажный проводник кабеля.

Для лучшего экранирования от электромагнитных помех и улучшения связи с неокрашенными направляющими шкафа, стальные корпуса панелей гальванизированны никелем. Предусмотрен встроенный органайзер для надежного закрепления кабелей.

Технические характеристики NIKOMAX NMC-RP48SE2-HR-1U-MT

• Категория 6

• Полоса пропускания, МГц 250
• Соответствие стандартам Превышает требования стандартов: ISO/IEC 11801, EN 50173 и TIA/EIA-568
• Поддерживаемые приложения 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 10G-BASE-T (55M for Cat. 6), ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive
• Диапазоны температур Хранение от -40 до +70 °C. Эксплуатация от -10 до +60 °C
• Индивидуальная упаковка Картонная каробка
• Гарантия 5 лет – расширенная; 25 лет – в составе сертифицированной СКС NIKOMAX
• Количество портов 48
• Высота, U 1
• Тип разъёмов RJ45/8P8C
• Материал контактов в разъёме Фосфористая бронза
• Материал покрытия контактов Золото (50 мкд) поверх никеля (100 мкд)
• Материал покрытия контактов Олово (100 мкд)
• Количество переподключений шнуров Не менее 750-ти
• Тип IDC контактов (заделка) 110/KRONE
• Схема разводки T568A/B
• Материал IDC контактов Фосфористая бронза
• Монтаж Шкаф или стойка 19"
• Глубина в стойке, мм 123
• Материал несущей конструкции Сталь 1,5 мм
• Цвет Металлик (никель)
• Сопротивление изоляции Не менее 500 МОм
• Предельно выдерживаемая нагрузка До 1000 В, 60 Гц в течение 1 минуты
• Контактное сопротивление, мкОм Не более 20
• Контактное сопротивление, мкОм Не более 2,5
• Допустимый диаметр проводников ~24-22 AWG (0,50-0,65 мм)
• Способ заделки кабеля Вертикальный.
