Описание NIKOMAX NMF-RP24LCUS2-WS-ES-1U-GY

Оптические кроссы предназначены для коммутации оптических волокон, в частности для создания разъемного соединения между оптическими шнурами, подключенными к активному оборудованию и оконцованным оптоволоконным кабелем. Оптические кабели заводятся в кросс и оконцовываются нужными коннекторами путем сварки с пигтейлами. Для защиты соединений и укладки запасов длин волокон применяются специальные сплайс-кассеты и термоусаживаемые гильзы. Соединение оконцованного кабеля с коммутационными шнурами происходит через оптические проходные адаптеры, устанавливающиеся в посадочные места на фронтальной части кросса.

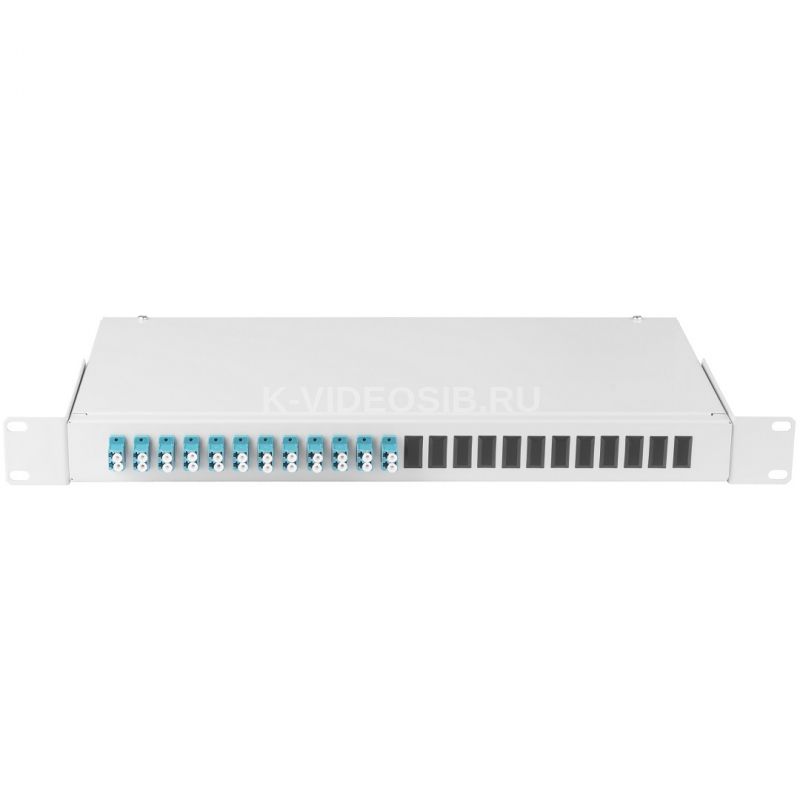

Оптический кросс NMF-RP24LCUS2-WS-ES-1U-GY укомплектованный на 24 порта типа LC/UPC (12 двойных LC/UPC адаптеров), предназначен для монтажа в коммутационный шкаф или стойку 19’’. Корпус кросса выполнен из стали и надежно защищает волокна от внешних механических воздействий и попадания внутрь посторонних предметов. Комплектация включает компоненты, необходимые для монтажа и сварки кабеля внутри устройства. Для удобства монтажа и обслуживания глубина установки кросса в стойке или шкафу может быть изменена. Простая конструкция позволяет осуществлять удобный и быстрый монтаж оптических сетей.

Технические характеристики NIKOMAX NMF-RP24LCUS2-WS-ES-1U-GY

• Высота 1U

• Количество портов 24
• Монтаж Шкаф или стойка 19’’
• Кол-во вводов кабеля 2
• Расстояние между шпильками сплайс-кассет, мм 80
• Материал корпуса Сталь
• Цвет Серый
• Размеры (ДхШхВ), мм 405х210х44
• Упаковка Индивидуальная - картонная коробка
• Гарантия 1 год
• Толщина металла 1 мм
• Количество мест под адаптерные панели 24 посадочных места формата LC/UPC

Базовая комплектация

• Корпус оптического кросса 1
• Крышка оптического кросса 1
• Уголок для крепления в шкаф/стойку 19 2
• Адаптер оптический SM 9/125, LC/UPC-LC/UPC (двойной) 12
• Шнур монтажный, SM 9/125 OS2, LC/UPC-LC/UPC 24
• Сплайс кассета, до 32 КДЗС 1
• Крышка для сплайс кассеты 1
• Термоусаживаемая гильза 30
• Заглушки неиспользуемых портов 12
• Барашек для крепления сплайс кассет 2
• Планка для фиксации кабеля 2
• Стяжка 4
• Крепежный комплект 1
