Описание OSNOVO OS-44TB1(SW-60812/I)

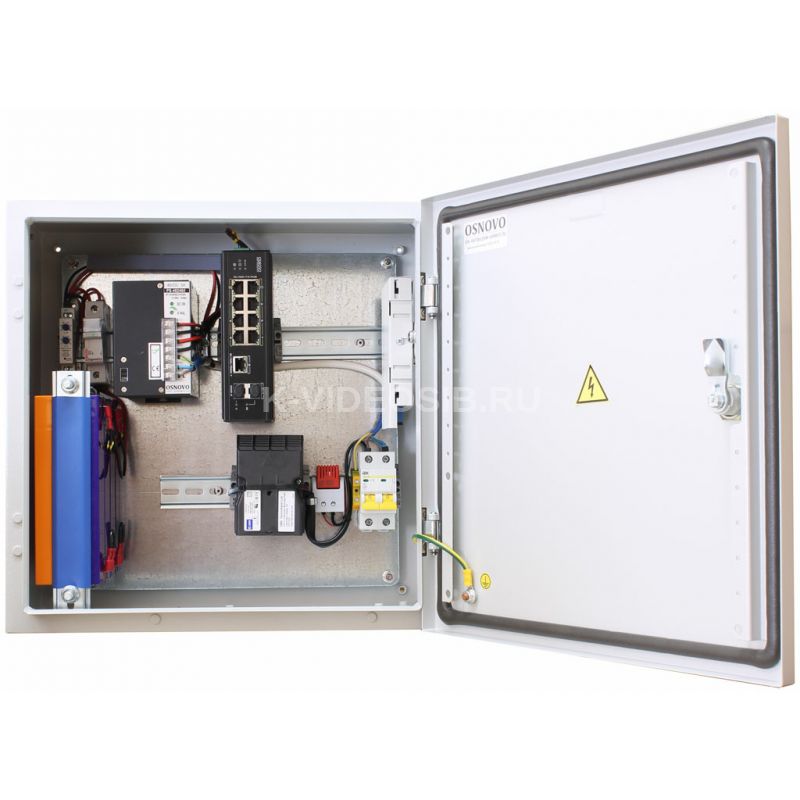

Уличный коммутатор с термостабилизацией и резервным питанием OS-44TB1(SW-60812/I) на базе уличной станции предназначен для соединения нескольких узлов компьютерной сети в пределах одного или нескольких сегментов, а также передачи питания с использованием технологии PoE в условиях эксплуатации в промышленных неотапливаемых помещениях.

Типовая схема подключения коммутатора SW-60812/I

Схема каскадного подключения коммутатора SW-60812/I

Схема подключения блоков питания и системы оповещения к коммутатору SW-60812/I

Комплект поставки

1. Коммутатор OS-44TB1(SW-60812/I) – 1шт;
2. Комплект гермовводов – 1к-т.;
3. Пигтейлы оптические, SM, SC/UPC – 2шт;
4. Комплект для защиты сварного стыка (КДЗС) – 2к-т;
5. Ключ от монтажного шкафа - 1шт;
6. Комплект крепежа на стену – 1шт;
7. Руководство по эксплуатации на уличную станцию OS-44TB1 –1шт;
8. Руководство по эксплуатации на промышленный коммутатор SW-60812/I –1шт;
9. Упаковка – 1шт.

Технические характеристики OSNOVO OS-44TB1(SW-60812/I)

• Артикул производителя: 13590
• Назначение: Уличный коммутатор
• Сертификат ТБ: -
• Общее кол-во портов: 11
• Кол-во портов FE+PoE: 8
• Кол-во портов FE: -
• Кол-во портов GE+PoE: -
• Кол-во портов GE : 1
• Кол-во портов GE (не Combo порты): 1
• Кол-во портов SFP : 2
• Кол-во портов SFP FE (не Combo порты): -
• Кол-во портов SFP GE (не Combo порты): 2
• Кол-во портов Combo GE (RJ45+SFP): -
• Встроенные оптические порты: -
• Мощность PoE на один порт (макс.) (Вт): 60
• Суммарная мощность PoE всех портов (макс.) (Вт): 240
• Стандарты PoE: IEEE 802.3af IEEE 802.3at IEEE 802.3bt
• Метод подачи PoE: Порты 3-8: 30 Вт (метод А); Порты 1-2: 60 Вт (метод А+В)
• Управление: -
• Топологии подключения: Каскад
• Функция антизависания Poe-устройств: да
• CCTV (увеличение расстояния передачи до 250м): да
• Буфер пакетов: 1 МБ
• Таблицы MAC-адресов: 8 К
• Пропускная способность коммутационной матрицы (Switching fabric): 7,6 Гбит/с
• Скорость обслуживания пакетов (Forwarding rate): 1000 Мбит/с - 1488,00 пакетов/с 100 Мбит/c - 148,800 пакетов/c 10 Мбит/c- 14,880 пакетов/c
• Поддержка jumbo frame: -
• Стандарты и протоколы: IEEE 802.3; IEEE 802.3u 100BASE-TX; IEEE 802.3ab 1000BASE-T; IEEE 802.3x; IEEE 802.3z 1000BASE-X
• Функциии уровня 2: -
• Качество обслуживания (QoS): -
• Безопасность: -
• Интерфейс управления: -
• Индикаторы: 1,2 - индикаторы подключения БП LNK/ACT – индикаторы Ethernet PoE - индикаторы PoE 10, 11 - активность оптических SFP портов
• Питание: AC195…265V
• Энергопотребление (без нагрузки PoE): <5 Вт
• Резервное питание (АКБ): да
• Термостабилизация: да
• Охлаждение: -
• Рабочая температура (температура окружающей среды): -60...+50 °С
• Температура внутри уличного коммутатора: -10…+55°С
• Материал корпуса: Металл
• Класс защиты: IP66
• Размеры (ШхВхГ) (мм): 400х400х210
• Дополнительно: В комплекте: КДЗС (2шт), пигтейлы SM SC/UPC (2шт) (SFP-модули в комплект не входят).
• Метод и проводники для подачи PoE: Порты 1-2: A+B (1,2,4,5(+) 3,6,7,8(-)); Порты 3-8: A (1,2(+) 3,6(-))
