Описание Тахион ВУК-24-PoE+ Р1 У11 У71

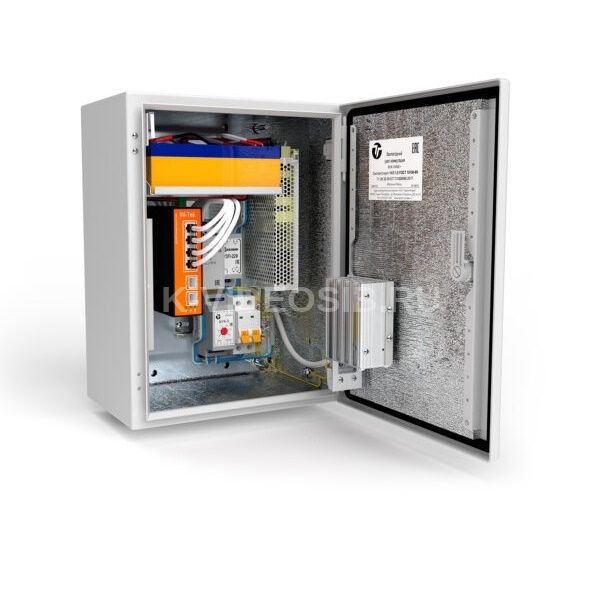

Всепогодный узел коммутации ВУК-24-РоЕ+ Р1 У11 У71. Всепогодный узел коммутации ВУК-24-РоЕ+ Р1 У11 У71 предназначен для обеспечения работы от 1-й до 4-х IP-видеокамер с питанием по технологии РоЕ/PoE+, организации группового канала передачи данных по волоконно-оптической сети, а также поддержания заданного температурного режима при эксплуатации задействованного оборудования. Изделие оборудовано

• блоком управления климатом (БУК-5), предназначенным для управление обогревом;
• обогревателем термошкафов ОТШ-40, оборудованным встроенным биметаллическим выключателем, ограничивающим температуру поверхности радиатора до +90°С;
• устройством защиты электропитания УЗП-220 предназначенным для защиты оборудования, подключённого к линиям электропитания переменного тока 220 В, от наведенных напряжений, вызванных электромагнитными импульсами высоких энергий (грозовыми, электростатическими разрядами и т.д);
• блоком защиты БЗЛ-ЕП4 предназначенным для защиты от импульсных перенапряжений 4-х портов локальной сети Ethernet 10/100/1000 Base-TX, в том числе, использующих технологию PoE/РоЕ+ (IEEE 802.3af/IEEE 802.3at);
• комплектом бесперебойного питания (КБП-48/2,5 (2,2А·ч));
• тамперным контактом для сигнализации о несанкционированном доступе.

Изделие выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017. По способу защиты человека от поражения электрическим током изделие соответствует классу I по ГОСТ 12.2.007.0-75. Климатическое исполнение изделия соответствует УХЛ1, 5 ГОСТ 15150-69. Степень защиты IP 66. Состав изделия:

1. Шкаф 300х300х210мм	1шт.
2. Монтажная панель	1шт.
3. Тамперный контакт (S2)	1шт.
4. Выключатель автоматический ВА47-29 2P6A/4,5кА хар-ка С "TDM" (S1)	1шт.
5. Блок управления климатом (БУК-5)	1шт.
6. Обогреватель (ОТШ-40)	1шт.
7. Устройство защиты питания 220В (УЗП-220)	1шт.
8. Комплект бесперебойного питания КБП-48/2,5 (2,2А·ч)	1шт.
9. Неуправляемый коммутатор WiTek 4 порта Eth + 2 порта SFP Wi-PS306GF-l	1шт.
10. Патч-корд UTP, кат.5е	4шт.
11. Оптический кросс W4 (или аналогичный) с адаптерами SC-SC (4 шт)	1шт.
12. Шина заземления (Ш1)	1шт.
13. Блок защиты портов в сети ETHERNET c питанием РоЕ (БЗЛ-ЕП4)	1шт.
14. Аккумуляторы DTM 12022 или аналоги (поставляются в отдельной упаковке)	4шт.
15. Гермоввод PBA9-08, Ø кабеля 4,5-8 мм	4шт.
16. Гермоввод PBA11-10, Ø кабеля 6-10 мм	2шт.
17. Гермоввод PBA13,5-11, Ø кабеля 7-12 мм	2шт.

Схема подключения:

Технические характеристики Тахион ВУК-24-PoE+ Р1 У11 У71

• Питание изделия:
  • – напряжение питания: 220 В AC, 50 Гц
  • – максимальный ток нагрузки: 6А
• Обогрев::
  • – напряжение питания: 220 В AC, 50 Гц
  • – потребляемая мощность: 40 Вт
• Диапазон рабочих температур: – 60 °С ÷ +50 °С
• Интерфейсы::
  • – порт 10/100/1000 Base-T RJ-45 PoE+: 4 шт.
  • – порт 1000 Base-X SFP: 2 шт.
• Питание подключаемых видеокамер/устройств: PoE/PoE+
• Максимальная мощность, подключаемых видеокамер/устройств, не более::
  • – по стандарту PoE IEEE 802.3af: 4х15 Вт
  • – по стандарту PoE IEEE 802.3at: 4х30 Вт
  • – общий бюджет PoE: 120 Вт
• Максимальная потребляемая мощность: 170 Вт
• Характеристики КБП-48/2,5::
  • – выходное напряжение: 48÷55 В DC
  • – напряжение отсечки аккумуляторных батарей (АКБ) от нагрузки: 37÷41 В DC
  • – максимальный ток нагрузки: 2,5 А
  • – ёмкость АКБ: 2,2 А ч
• Материалы и поверхности изделия::
  • – корпус (дверь): листовая сталь 1,25 (1,5) мм, грунтовка, порошковое покрытие
  • – панель монтажная: листовая сталь 2 мм, оцинкованная
• Габаритные размеры (без гермовводов) ШхВхГ: 300х400х210 мм
• Вес c упаковкой: 11 кг
