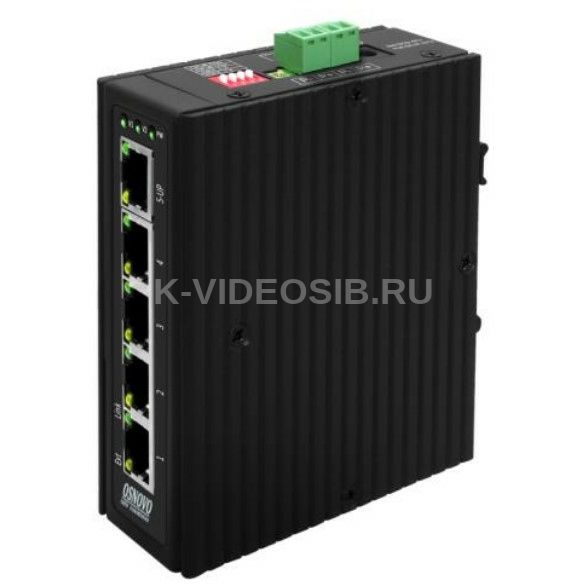

Описание OSNOVO SW-70500-I

Промышленный коммутатор Gigabit Ethernet SW-70500-I на 5портов (далее по тексту – коммутатор) предназначен для систем промышленного применения и для установки в уличные станции OSNOVO. В коммутаторе применяются высоконадежные комплектующие с расширенным диапазоном рабочих температур, рассчитанные на эксплуатацию в неотапливаемых помещениях, конструкция корпуса позволяет осуществлять монтаж на DIN-рейку или плоскую поверхность (крепления входят в комплект поставки).

Коммутатор оснащен 5 портами, к каждому из которых можно подключать сетевые устройства на скорости до 1 Гбит/с. Порты соответствуют стандартам Gigabit Ethernet (10/100/1000 Base-T) и поддерживают функцию автоматического определения MDI/MDIX (Auto Negotiation). Для подключения коммутатора SW-70500-I к локальной сети, сети Ethernet или другому коммутатору предусмотрен отдельный Uplinkпорт.

Питание коммутатора осуществляется от блока питания DC 12-57V (в комплект поставки не входит). Максимальная потребляемая мощность 4 Вт. Для обеспечения бесперебойной работы, коммутатор SW-70500-I оборудован дополнительным разъемом для подключения резервного питания.

В коммутаторе SW-70500-I предусмотрен режим изоляции портов при котором блокируется передача данных между портами коммутационной матрицы (для защиты от сетевого шторма). Также имеется режим увеличения расстояния передачи данных до 250м (скорость передачи данных в этом режиме ограничена 10 Мбит/с).Кроме того, коммутатор SW-70500-I оборудован встроенными элементами грозозащиты и имеет расширенный диапазон рабочих температур, что делает его пригодным для эксплуатации в промышленных неотапливаемых помещениях.

Особенности оборудования

• 1 Gigabit Ethernet Uplink-порт (10/100/1000 Base-T);
• 4 Gigabit Ethernet порта (10/100/1000 Base-T);
• Диапазон рабочих температур -40…+80°С;
• Монтаж на DIN-рейку (крепления входят в комплект поставки);
• Режим увеличения дальности передачи сигналов до 250м.(скорость передачи данных ограничена 10 Мбит/с);
• Размер таблицы MAC-адресов: 4K;
• Пропускная способность коммутационной матрицы: 10 Гбит/с;
• Размер буфера пакетов: 2.5М;
• Встроенная грозозащита 6 кВ;
• Встроенная электростатическая защита 8 кВ;
• Разъем для подключения резервного питания;
• LED индикаторы режимов работы;
• Прочный алюминиевый корпус (IP40);

Типовая схема подключения коммутатора SW-70500-I

Схема подключения блоков питания к коммутатору SW-70500-I

Комплектация

1. Коммутатор SW-70500-I – 1шт.
2. Клеммная колодка 4-pin– 1шт.
3. Комплект креплений – 1 шт.
4. Руководство по эксплуатации – 1 шт.
5. Упаковка – 1 шт.

Технические характеристики OSNOVO SW-70500-I

• Артикул: 14037
• Назначение: Промышленный коммутатор Gigabit Ethernet
• Общее кол-во портов: 5
• Кол-во портов FE: -
• Кол-во портов GE: 5
• Кол-во портов GE (не Combo порты): 5
• Кол-во портов SFP: -
• Кол-во портов Combo GE (RJ45+SFP): -
• Кол-во портов SFP (не Combo порты): -
• Топологии подключения: Каскад
• Буфер пакетов: 2.5 МБ
• Таблицы MAC-адресов: 4К
• Пропускная способность коммутационной матрицы (Switching fabric): 10 Гбит/с
• Скорость обслуживания пакетов (Forwarding rate): Порт 1000 Мбит/с – 1488,00 пакетов/с Порт 100 Мбит/c - 148,800 пакетов/c Порт 10 Мбит/c- 14,880 пакетов/c
• Поддержка Jumbo Frame: 9 КБ
• Стандарты и протоколы: IEEE 802.3 10Base-T Ethernet IEEE 802.3u 100Base-TX Fast Ethernet IEEE 802.3ab 1000Base-T Gigabit Ethernet IEEE 802.3z 1000Base-X Gigabit Ethernet IEEE802.3x Flow Control and Back Pressure Автоопределение типа кабеля MDI/MDI-X
• Функциии уровня 2: -
• Функциии уровня 3: -
• Качество обслуживания (QoS): -
• Безопасность: -
• Управление: -
• Управление (интерфейс): -
• Мониторинг температуры, влажности, напряжения: -
• CCTV (увеличение расстояния передачи до 250м): да
• Индикаторы: V1 (подключение основного БП) V2 (подключение резервного БП) PW (подключение БП с разъемом DC) Ext (режим увеличения расстояния передачи данных, оранжевый RJ-45) Link (подкл. оборудование, зелен. RJ-45)
• Реле аварийной сигнализации: -
• Питание: DC 12-57 V
• Энергопотребление: 4 Вт
• Встроенная грозозащита: 6 kV
• Охлаждение: Конвекционное (без вентилятора)
• Класс защиты: IP40
• Размеры (ШхВхГ) (мм): 37x108x90
• Способ монтажа: на DIN-рейку
• Рабочая температура: -40...+80 °С
• Относительная влажность: 5…95% без конденсата
• Дополнительно: Режим изоляции портов коммутационной матрицы; Режим увеличения расстояния передачи данных (до 250мб, 10 мбит/с).
