Описание OSNOVO SW-80402/ILS(port 90W,180W)

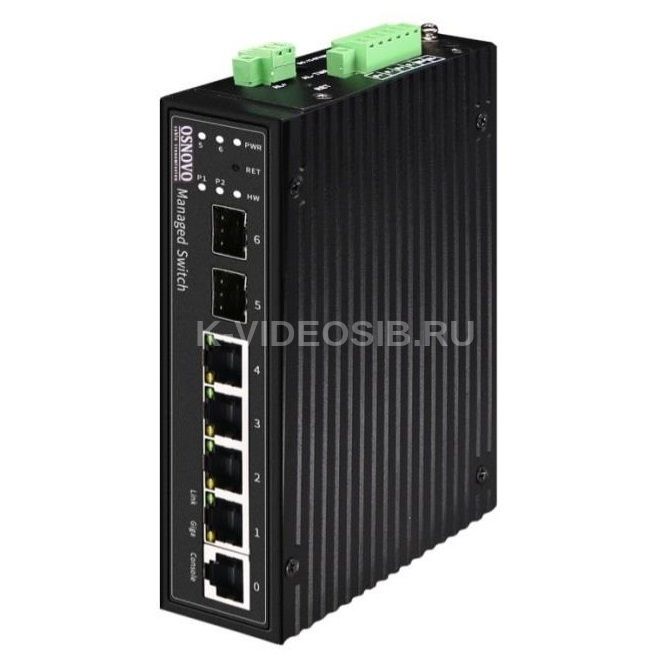

OSNOVO SW-80402/ILS(port 90W,180W) - промышленный управляемый (L2+) HiPoE коммутатор Gigabit Ethernet на 4GE PoE + 2 GE SFP порта с функцией мониторинга температуры/ влажности/ напряжения. Порты: 1 x GE (10/100/1000Base-T) с PoE BT (до 90W) + 3 x GE (10/100/1000Base-T) с PoE (до 30W) + 2 x GE SFP (1000Base-X). Уровень управления L2+. Соответствует стандартам PoE IEEE 802.3af/at/bt. Автоматическое определение и режим антизависания PoE устройств. управление питанием. Суммарная мощность PoE до 180W.Встроенная система мониторинга температуры/ напряжения + внешний датчик температуры/ влажности. Поддержка ПО OSNOVO Monitoring System. Выходы типа "Сухой контакт", Цифровой вход. Встроенная грозозащита 6кВ, электростатическая защита 8кВ. Питание: 2 x входа DC37-57V(190W). БП в комплект НЕ входит. Монтаж на DIN-рейку или на стену (крепление в комплекте). Размеры (ШхВхГ): 41x157x115мм. Вес: 0,9кг. Рабочая температура: -40…+80°С. Промышленные управляемые (L2+) PoE коммутаторы Gigabit Ethernet SW-80402/ILS(port 90W 180W) и SW-80802/ILS(port 90W 300W) с функцией мониторинга температуры/влажности/напряжения предназначены для систем промышленного применения и для установки в уличные станции OSNOVO. Отличительной чертой коммутаторов является возможность удаленного мониторинга напряжения питания, температуры и влажности окружающей среды. Главное отличие моделей заключается в количестве основных портов. Коммутаторы SW-80402/ILS(port 90W 180W) и SW-80802/ILS(port 90W 300W) имеют 4 и 8 основных портов Gigabit Ethernet (10/100/1000Base-T) соответственно. Каждый из портов соответствует стандартам PoE IEEE 802.3af/at и автоматически определяет подключаемые PoE-устройства, кроме того первый порт поддерживает стандарт PoE IEEE 802.3bt (максимальная мощность PoE равна 90Вт). Общая выходная мощность составляет до 180Вт и до 300Вт соответственно моделям. Функция PoE может быть отключена или включена для каждого порта в отдельности через WEB интерфейс. Также коммутаторы имеют функцию PoE Alive, автоматически возобновляющую подачу PoE, если подключенное устройство зависло. Кроме того, коммутаторы оснащены 2мя Gigabit Ethernet Uplink портами SFP (1000Base-X). В качестве SFP-модулей рекомендуется использовать промышленные модули с расширенным температурным диапазоном (скорость SFP-портов – 100 Мбит/с или 1 Гбит/с – можно настраивать через WEB-интерфейс коммутатора). В обоих моделях коммутаторов предусмотрен порт Console (RJ45) для управления коммутаторами через интерфейс RS-232. Коммутаторы настраиваются через WEB-интерфейс и имеют множество функций L2 и L2+ уровня, таких как: VLAN, IGMP snooping, STP, EAPS, QoS и др. Коммутаторы могут питаться от блоков питания напряжением DC12-57V, обладают возможностью подключения источника резервного питания и функцией оповещения при его отключении. Коммутаторы моделей SW-80402/ILS(port 90W 180W) и SW-80802/ILS(port 90W 300W) имеют температурным режим -40…+80 ºС, что позволяет эксплуатировать их в промышленных неотапливаемых помещения или уличных станциях OSNOVO. собенности оборудования

Настройка и управление через WEB-интерфейс, Console и Telnet/CLI; Типовая схема подключения коммутаторов SW-80402/ILS(port 90W 180W) и SW-80802/ILS(port 90W 300W). Кольцевая схема подключения коммутаторов на примере SW-80402/ILS(port 90W 180W). Комплектация*

1. Коммутатор SW-80402/ILS(port 90W 180W) – 1шт.
2. Клеммная колодка 6-pin – 1шт.
3. Датчик температуры и влажности - 1шт.
4. Краткое руководство по эксплуатации –1шт.
5. Руководство по эксплуатации на CD – 1шт.
6. Упаковка – 1шт.

Технические характеристики OSNOVO SW-80402/ILS(port 90W,180W)

• Артикул: 13743
• Общее кол-во портов: 6
• Кол-во портов FE+PoE: -
• Кол-во портов FE: -
• Кол-во портов GE+PoE: 4
• Кол-во портов GE : -
• Кол-во портов GE (не Combo порты): -
• Кол-во портов SFP : 2
• Кол-во портов Combo GE (RJ45+SFP): -
• Кол-во портов SFP (не Combo порты): 2
• Топологии подключения: Каскад, Кольцо
• Встроенные оптические порты: -
• Параметры оптического порта: -
• Мощность PoE на один порт (макс.): 90
• Суммарная мощность PoE всех портов (макс.): 180
• Функция антизависания Poe-устройств: да
• CCTV (увеличение расстояния передачи до 250м): -
• Стандарты PoE: IEEE 802.3af IEEE 802.3at IEEE 802.3bt
• Метод подачи PoE: Метод A+B 1/2 4/5(+), 3/6 7/8(-)
• Буфер пакетов: 4.1 МБ
• Таблицы MAC-адресов: 8 К
• Пропускная способность коммутационной матрицы (Switching fabric): 56 Гбит/с
• Скорость обслуживания пакетов (Forwarding rate): 1000 Мбит/с-1488,00 пакетов/с 100 Мбит/c-148,800 пакетов/c 10 Мбит/c-14,880 пакетов/c
• Поддержка jumbo frame: 16 КБ
• Стандарты и протоколы: IEEE 802.3 10Base-T Ethernet IEEE 802.3u 100Base-TX IEEE 802.3ab 1000Base-T IEEE 802.3z 1000Base-X IEEE 802.3x Flow Control & Back Pressure IEEE 802.3af/at/bt Power over Ethernet IEEE 802.1S IEEE 802.1d IEEE 802.1w IEEE 802.1X RSTP/MSTP( Rapid Spanning Tree Protocol) EPPS ring network protocol EAPS ring network protocol
• Функциии уровня 2: 802.1Q VLAN IGMP/MLD Snooping DHCP Snooping Internet Protocol Version 6 (IPv6) Port Status Statistics Monitoring Security Rate Limiting Loop Detection Port Mirroring
• Качество обслуживания (QoS): CoS ToS 802.1p WRR SP WFQ
• Безопасность: User Name / Password Protection MAC Based Authentication User port+IP address+MAC address Support ACL (Access control list)
• Управление: да
• Мониторинг температуры, влажности, напряжения: да
• Индикаторы: P1, P2: основное и резервное питание; PWR: индикатор ошибки системы; Link: Ethernet; SFP: SFP-порты; PoE: подача РоЕ; HW: топология «кольцо»
• Реле аварийной сигнализации: DC24V,1A(NO/NC)
• Питание: DC 37-57V
• Энергопотребление (без нагрузки PoE): <10 Вт
• Встроенная грозозащита: 6 кВ
• Охлаждение: Конвекционное (без вентилятора)
• Класс защиты: IP40
• Размеры (ШхВхГ) (мм): 41x157x115
• Способ монтажа: на DIN-рейку, на стену
• Рабочая температура: -40...+80 °С
• Относительная влажность: 5%-95%, без конденсата
• Дополнительно: Поддержка PoE bt (90Вт - 1й порт) Поддержка мониторинга параметров (датчик t, h в комплекте)
