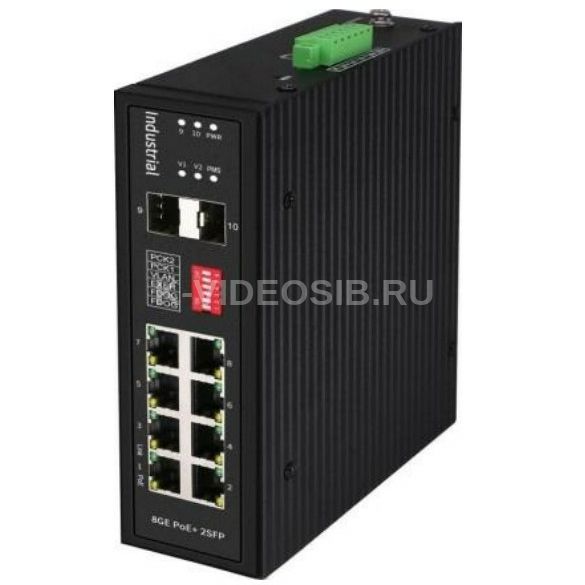

Описание OSNOVO SW-80802/I(Port 90W, 300W)

Промышленный PoE коммутатор Gigabit Ethernet SW-80802/I(port 90W 300W) на 8 GE RJ45 + 2 GE SFP порта, предназначен для систем промышленного применения и для установки в уличные станции OSNOVO. В коммутаторе применяются высоконадежные комплектующие с расширенным диапазоном рабочих температур, рассчитанные на эксплуатацию в неотапливаемых помещениях, конструкция корпуса позволяет осуществлять монтаж на DIN-рейку.

Коммутатор оснащен 8-ю портами Gigabit Ethernet (10/100/1000 Base-T) с поддержкой PoE к каждому из которых можно подключать сетевые устройства. Порты соответствуют стандартам PoE IEEE 802.3af/at и автоматически определяют подключаемые PoE-устройства.

Максимальная выходная мощность на один порт составляет 30 Вт, кроме того первый порт поддерживает стандарт PoE IEEE 802.3bt (максимальная мощность PoE равна 90Вт). При этом общая выходная мощность на 8 портов (PoE бюджет) составляет 300 Вт.

В коммутаторе SW-80802/I(port 90W 300W) предусмотрены два отдельных Gigabit Ethernet (1000 Base-X) SFP-слота для подключения к локальной сети, сети Ethernet или другому коммутатору. В качестве SFP-модулей рекомендуется использовать промышленные модули с расширенным температурным диапазоном (в комплект поставки не входят).

Коммутатор может питаться от блоков питания напряжением DC12-57V (в комплект поставки не входит), обладает возможностью подключения источника резервного питания и функцией оповещения при его отключении. Максимальная потребляемая мощность 310 Вт.

В коммутаторе SW-80802/I(port 90W 300W) предусмотрена функция автоматического определения MDI/MDIX (Auto Negotiation) и защита от превышения максимального тока нагрузки и короткого замыкания (при снятии КЗ подача PoE возобновляется). Также коммутатор имеет отключаемый режим антизависания PoE устройств (автоматическое прерывание подачи питания PoE на подключенные сетевые устройства при их зависании).

Кроме того SW-80802/I(port 90W 300W) оборудован переключателем выбора режимов работы: режим изоляции портов (блокирование передачи данных между портами 1-7 коммутационной матрицы для защиты от сетевого шторма и сетевых атак) и режим увеличения расстояния передачи данных до 250м (скорость передачи данных в этом режиме ограничена 10 Мбит/с).

Также в коммутаторе реализован режим антизависания SFP-слотов, который можно включать и отключать соответствующим переключателем.

Коммутатор SW-80802/I(port 90W 300W) имеет встроенные элементы грозозащиты и расширенный диапазон рабочих температур от -40…+80ºС, что позволяет эксплуатировать его в промышленных неотапливаемых помещения или уличных станциях OSNOVO.

Особенности оборудования

• 2 Gigabit Ethernet SFP-слота (10/100/1000 Base-T);
• 8 Gigabit Ethernet портов с поддержкой PoE (10/100/1000 Base-T);
• Разработан для эксплуатации в промышленных условиях: рабочая температура -40…+80°С, IP40, подходит для установки в уличные станции OSNOVO;
• Максимальная мощность РоЕ на первом порту – до 90 Вт, соответствие стандартам PoE IEEE 802.3 af/at/bt;
• Питание от БП DC12-57V (в комплект поставки не входит);
• Режим изоляции портов (возможность блокировки передачи данных между портами 1-7) для защиты от сетевого шторма;
• Режимы антизависания PoE устройств и SFP-слотов;
• Режим увеличения расстояния передачи данных (до 250м)
• Скорость передачи ограничена 10 Мбит/с.;
• Встроенная грозозащита 6 кВ (8/20мс).

Типовая схема подключения коммутатора SW-80802/I(port 90W 300W)

Схема подключения коммутатора SW-80802/I(port 90W 300W) без использования РоЕ.

Комплектация*

1. Коммутатор SW-80802/I(port 90W 300W) – 1шт.
2. Клеммная колодка 6-pin – 1шт.
3. Монтажный комплект для крепления – 1к-т.
4. Руководство по эксплуатации – 1 шт.
5. Упаковка – 1 шт.

Технические характеристики OSNOVO SW-80802/I(Port 90W, 300W)

• Артикул производителя: 13879
• Назначение: Промышленный PoE коммутатор Gigabit Ethernet
• Общее кол-во портов: 10
• Кол-во портов FE+PoE: -
• Кол-во портов FE: -
• Кол-во портов GE+PoE: 8
• Кол-во портов GE : -
• Кол-во портов GE (не Combo порты): -
• Кол-во портов SFP : 2
• Кол-во портов Combo GE (RJ45+SFP): -
• Кол-во портов SFP (не Combo порты): 2
• Топологии подключения: Каскад
• Мощность PoE на один порт (макс.), Вт: 90
• Суммарная мощность PoE всех портов (макс.), Вт: 300
• Функция антизависания PoE-устройств: да
• Стандарты PoE: IEEE 802.3af IEEE 802.3at IEEE 802.3bt
• Метод и проводники для подачи PoE: 1 порт: A+B (1,2,4,5(+) 3,6,7,8(-)) 2-8 порты: A (1,2(+) 3,6(-))
• Буфер пакетов: 2.5 МБ
• Таблицы MAC-адресов: 4 К
• Пропускная способность коммутационной матрицы (Switching fabric): 20 Гбит/с
• Скорость обслуживания пакетов (Forwarding rate): 1000 Мбит/с-1488,00 пакетов/с 100 Мбит/c-148,800 пакетов/c 10 Мбит/c-14,880 пакетов/c
• Поддержка Jumbo Frame: -
• Стандарты и протоколы: IEEE 802.3 IEEE 802.3i 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3ab 1000BASE-T IEEE 802.3z 1000BASE-X IEEE 802.3af/at/bt IEEE 802.3x
• Функциии уровня 2: -
• Функциии уровня 3: -
• Качество обслуживания (QoS): -
• Безопасность: -
• Управление: -
• Управление (интерфейс): -
• Мониторинг температуры, влажности, напряжения: -
• CCTV (увеличение расстояния передачи до 250м): да
• Индикаторы: PWR (питание); 9,10 (активность SFP-слотов); PMX (режим работы коммутатора); V1, V2 (подключение БП1, БП2); PoE (PoE индикаторы); Link (сетевая активность)
• Реле аварийной сигнализации: -
• Питание: 2 х DC 37-57V с резервированием
• Энергопотребление (без нагрузки PoE): <10 Вт
• Встроенная грозозащита: 8кВ
• Охлаждение: Конвекционное (без вентилятора)
• Класс защиты: IP40
• Размеры (ШхВхГ) (мм): 50x162x130
• Способ монтажа: на DIN-рейку, на стену
• Рабочая температура: -40...+80 °С
• Относительная влажность: 5%-95%, без конденсата
• Дополнительно: Поддержка PoE bt (90Вт - 1й порт); Режим увеличения расстояния передачи данных (до 250м, 10 мбит/с); Режимы антизависания PoE устройств; Режим изоляции портов
