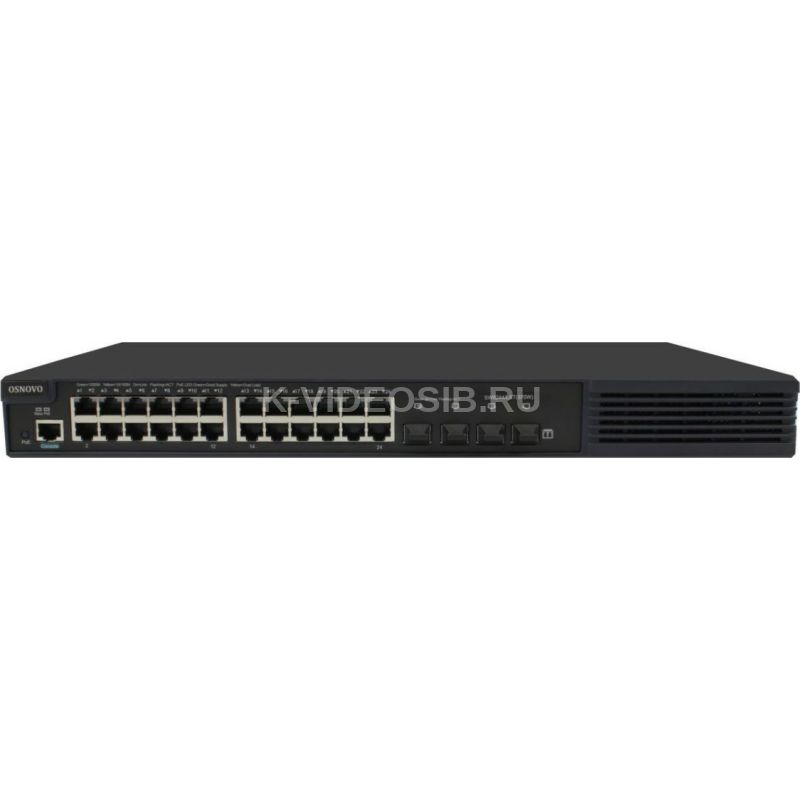

Описание OSNOVO SW-8244/LST(370W)

Управляемый (L2+) стекируемый PoE коммутатор на 28 портовSW-8244/LST(370W) предназначен для объединения сетевых устройств, запитывания их по технологии PoE и передачи данных между ними.

Коммутатор построен на базе высокопроизводительных комплектующих и способен работать в непрерывном режиме 24/7.

Конструкция коммутатора позволяет монтировать его в 19” телекоммуникационную стойку или шкаф. Активная система охлаждения с интеллектуальным управлением оборотами вентиляторов позволяет добиться приемлемого уровня шума в процессе эксплуатации.

Управляемый коммутатор (далее по тексту - коммутатор) оснащен4мя Gigabit Ethernet (10/100/1000Base-T) портами с PoE до 60 Вт (IEEE 802.3af/at/bt), 20 портами Gigabit Ethernet (10/100/1000Base-T) с PoE до 30Вт (IEEE 802.3af/at), а также 4-мя Gigabit Ethernet SFP-портами (1000Base-FX).

К каждому из 24 основных портов коммутатора можно подключать РоЕ-устройства мощностью до 60 Вт (1-4 порты), 30Вт (5-24 порты) При этом общая выходная мощность (PoE бюджет) составляет 370 Вт.

В коммутаторе реализована функция объединения в стек с другим коммутатором SW-8244/LST(370W) с помощью портов SFP и оптического патчкорда или DAC кабеля (не входит в комплект поставки).

Функция стекирования позволяет работать с несколькими физически подключенными между собой коммутаторами (до 4х) как с одним логическим коммутатором с единым интерфейсом. Стекирование значительно облегчает управление, настройку и прочую работу с коммутаторами в сети.

Коммутатор гибко настраивается через WEB-интерфейс и имеет множество функций L2+ уровня, таких как VLAN, IGMP snooping, QoS и др. Также коммутатор поддерживает часть функций уровня L3, например динамическую маршрутизацию по протоколам RIP и OSPF v1, 2.

Кроме того коммутатор поддерживает автоматическое определение MDI/MDIX (Auto Negotiation) на всех портах - распознает тип подключенного сетевого устройства и при необходимости меняет контакты передачи данных, что позволяет использовать кабели, обжатые любым способом (кроссовые и прямые).

Коммутаторы модели SW-8244/LST(370W) способны работать в кольцевой топологии (Ring) с высокой отказоустойчивостью благодаря поддержке протоколов IEEE 802.1d (STP), IEEE 802.1s (MSTP), IEEE 802.1w (RSTP) и G.8032 (ERPS).

В коммутаторе SW-8244/LST(370W) предусмотрена грозозащита портов и грозозащита по питанию.

Коммутатор SW-8244/LST(370W) рекомендуется использовать, если есть необходимость объединить до 24 сетевых устройств (IPкамеры, IP-телефоны и пр.) в одну сеть и передать к ним питание по кабелю витой пары (PoE).

Кроме того коммутатор SW-8244/LST(370W) может выступать в качестве центрального коммутатора для небольшой локальной сети, основанной на медных линиях связи.

Особенности оборудования

• Отличное соотношение медных и оптических портов – 24 Gigabit Ethernet медных (RJ-45) порта c PoE и 4 Gigabit Ethernet оптических (SFP) порта;
• Мощность на порт: 90 Вт (1-4 порты), 30 Вт (5-24 порты);
• Значительный PoE бюджет – 370 Вт;
• Гибкое управление через WEB интерфейс;
• Поддержка функций L2+ уровня (VLAN,QOS,LACP,LLDP,IGMP snooping);
• Поддержка некоторых функций L3 уровня (RIP, OSPF v1/v2);
• Возможность объединения до 4 коммутаторов в стек;
• Поддержка работы в кольцевой топологии (STP, RSTP, MSTP, ERPS);
• Активное интеллектуальное охлаждение в зависимости от нагрузки.

Типовая схема подключения коммутатора SW-8244/LST(370W)

Схема подключения нескольких коммутаторов SW-8244/LST(370W) в физический стек

Схема подключения коммутатора SW-8244/LST(370W) на примере сети для небольшого офиса

Схема подключения коммутатора SW-8244/LST(370W) при работе в кольцевой топологии

Комплект поставки

1. Коммутатор SW-8244/LST(370W) – 1шт.
2. Кабель питания – 1шт;
3. Монтажный комплект – 1шт;
4. Краткое руководство по эксплуатации – 1шт;
5. Упаковка – 1шт.

Технические характеристики OSNOVO SW-8244/LST(370W)

• Артикул производителя: 14694
• Назначение: PoE Коммутатор
• Общее кол-во портов: 28
• Кол-во портов FE+PoE: -
• Кол-во портов FE: -
• Кол-во портов GE+PoE: 24
• Кол-во портов GE: -
• Кол-во портов 2.5G+PoE: -
• Кол-во портов 2.5G: -
• Кол-во портов GE (не Combo порты): -
• Кол-во портов GE SFP: 4
• Кол-во портов Combo GE (RJ45+SFP): -
• Кол-во портов 10G SFP+: -
• Кол-во портов SFP (не Combo порты): 4
• Топологии подключения: Каскад, Кольцо
• Мощность PoE на один порт (макс.) Вт: 60
• Суммарная мощность всех портов (макс.) (Вт): 370
• Стандарты PoE: IEEE 802.3af IEEE 802.3at IEEE 802.3bt
• Метод и проводники для подачи PoE: 1-4 порт: A+B (1,2,4,5(+) 3,6,7,8(-)) 5-24 порты: A (1,2(+) 3,6(-))
• Буфер пакетов: 1.5 МБ
• Таблицы MAC-адресов: 16 K
• Пропускная способность коммутационной матрицы (Switching fabric): 256 Гбит/с
• Скорость обслуживания пакетов (Forwarding rate): 96 Mpps
• Поддержка Jumbo Frame: 9 КБ
• Размер RAM: 256 МБ
• Размер DRAM: нд
• Стандарты и протоколы: IEEE 802.3 – 10BaseT; IEEE 802.3u – 100BaseTX; IEEE 802.3ab – 1000BaseT; IEEE 802.3z – 1000 BaseSX/LX; IEEE 802.3x – Flow Control
• Функциии уровня 2: IEEE 802.1d (STP); IEEE 802.1w (RSTP); IEEE 802.1s (MSTP); VLAN (port based, MAC based, protocol based, private, voice, IP subned based, GVRP); QinQ (Double VLAN); LLDP, RLDP; IEEE 802.3ad (LACP); IGMP Snooping v1/v2/v3; Broadcast Storm Control; G8032 (ERPS); Port mirroring
• Функциии уровня 3: ARP; RIP; OSPF v1/2/3
• Качество обслуживания (QoS): IEEE 802.1p/DSCP. WRR, DRR, SP+WRR, SP+DRR; Dynamic QoS
• Безопасность: Management System User Name/Password Protection; AAA, RADIUS, TACACS+; IEEE 802.1x Port-based Access Control; HTTP & SSL (Secure Web); SSH v2.0 (Secured Telnet Session)
• Управление: L2+
• Интерфейс управления: Управление через Web-интерфейс; CLI; Telnet; SNMP
• Стекирование: да
• Функция антизависания PoE-устройств: -
• CCTV (увеличение расстояния передачи до 250м): -
• Индикаторы: Status (состояние системы); PoE (режим работы LED 1-24); Link/act/speed 1-24 / PoE 1-24; Link/act 25-28 SFP
• Питание: AC90-253V
• Энергопотребление (без нагрузки PoE): < 40Вт
• Размеры (ШхВхГ) (мм): 440x44x260
• Монтаж в 19" стойку: да
• Вес нетто (кг): нд
• Объем брутто (м3): нд
• Рабочая температура: 0…+50°С
• Дополнительно: Стекирование через SFP порты
