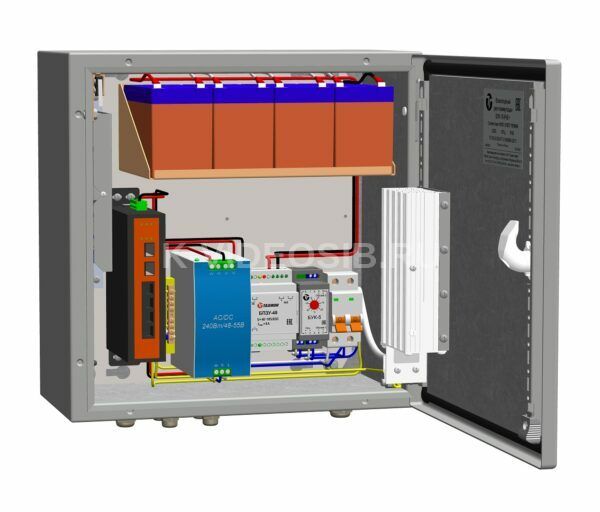

Описание Тахион ВУК-34У-PoE+ Р2

Всепогодный узел коммутации ВУК-34У-РоЕ+ Р2 предназначен для обеспечения работы от 1-го до 4-х оконечных IP-устройств с питанием по технологии РоЕ (IEEE 802.3af/at/bt), организации группового канала передачи данных по волоконно-оптической сети, а также поддержания заданного температурного режима при эксплуатации задействованного оборудования. Изделие оборудовано

• блоком управления климатом (БУК-5), предназначенным для управление обогревом;
• обогревателем термошкафов ОТШ-60, оборудованным встроенным биметаллическим выключателем, ограничивающим температуру поверхности радиатора до +90°С;
• AC/DC преобразователем 230/48-55В, 240Вт;
• блоком переключения питания с зарядным устройством БПЗУ-48, предназначенным для создания системы бесперебойного питания с использованием внешнего источника питания 48 В DC и четырех подключенных последовательно 12 В аккумуляторных батарей (АКБ);
• кронштейном для установки АКБ (до 9 А·ч);
• тамперным контактом для сигнализации о несанкционированном доступе.

Изделие выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017. По способу защиты человека от поражения электрическим током изделие соответствует классу I по ГОСТ 12.2.007.0-75. Климатическое исполнение изделия соответствует УХЛ1, 5 ГОСТ 15150-69. Степень защиты IP 66. Состав изделия:

1. Шкаф 380х380х210мм	1шт.
2. Монтажная панель	1шт.
3. Тамперный контакт (S2)	1шт.
4. Выключатель автоматический ВА47-29 2P6A/4,5кА хар-ка С "TDM" (S1)	1шт.
5. Блок управления климатом (БУК-5)	1шт.
6. Обогреватель (ОТШ-60)	1шт.
7. Блок переключения питания с зарядным устройством БПЗУ-48	1шт.
8. AC/DC преобразователь 230/48-55В**, 240Вт	1 шт.
9. Управляемый PoE коммутатор 4 порта Eth + 2 порта SFP	1шт.
10. Оптический кросс с адаптерами SC-SC (4 шт.)	1шт.
11. Шина заземления (Ш1)	1шт.
12. Кронштейн для установки АКБ (до 9 А·ч)	1шт.
13. Гермоввод PBA9-08, Ø кабеля 4,5-8 мм	4шт.
14. Гермоввод PBA11-10, Ø кабеля 6-10 мм	2шт.
15. Гермоввод PBA13,5-11, Ø кабеля 7-12 мм	2шт.

** Не устанавливать напряжение на AC/DC преобразователе выше 52В. Схема подключения:

Технические характеристики Тахион ВУК-34У-PoE+ Р2

• Питание изделия:
  • – напряжение питания: 230 В AC, 50 Гц
  • – максимальный ток нагрузки: 6 А
• Обогрев:
  • – напряжение питания: 230 В AC, 50 Гц
  • – потребляемая мощность: 60 Вт
• Диапазон рабочих температур: – 60 °С ÷ +50 °С
• Интерфейсы:
  • – порт 10/100/1000 Base-T RJ-45 PoE watchdog: 4 шт.
  • – порт 1000 Base-X SFP: 2 шт.
  • – общий бюджет PoE*: 180 Вт
• Напряжение отсечки АКБ от нагрузки: 38÷41 В DC
• PoE:
  • – по стандарту PoE IEEE 802.3af/at: 2 порта
  • – по стандарту PoE IEEE 802.3af/at/bt: 2 порта
  • – общий бюджет PoE*: 180 Вт
• Максимальная потребляемая мощность: 260 Вт
• Ёмкость АКБ: до 9 А·ч
• Материалы и поверхности изделия:
  • – корпус (дверь): листовая сталь 1,25 (1,5) мм, грунтовка, порошковое покрытие
  • – панель монтажная: листовая сталь 2 мм, оцинкованная
• Габаритные размеры (без гермовводов) ШхВхГ: 380х380х210 мм
• Вес c упаковкой: 16 кг
