Описание Пигтейл волоконно-оптический MM 50/125 (OM3) LC/UPC 0,9мм LSZH 1,5м REXANT 50-5017

Пигтейл предназначен для сварки с волокнами оптического кабеля и подключения их оконцованной части к оптическим адаптерам на лицевой панели оптического кросса. Свободный конец сваривается с волокнами кабеля, а коннектор подключается к адаптеру на лицевой панели оптического кросса.

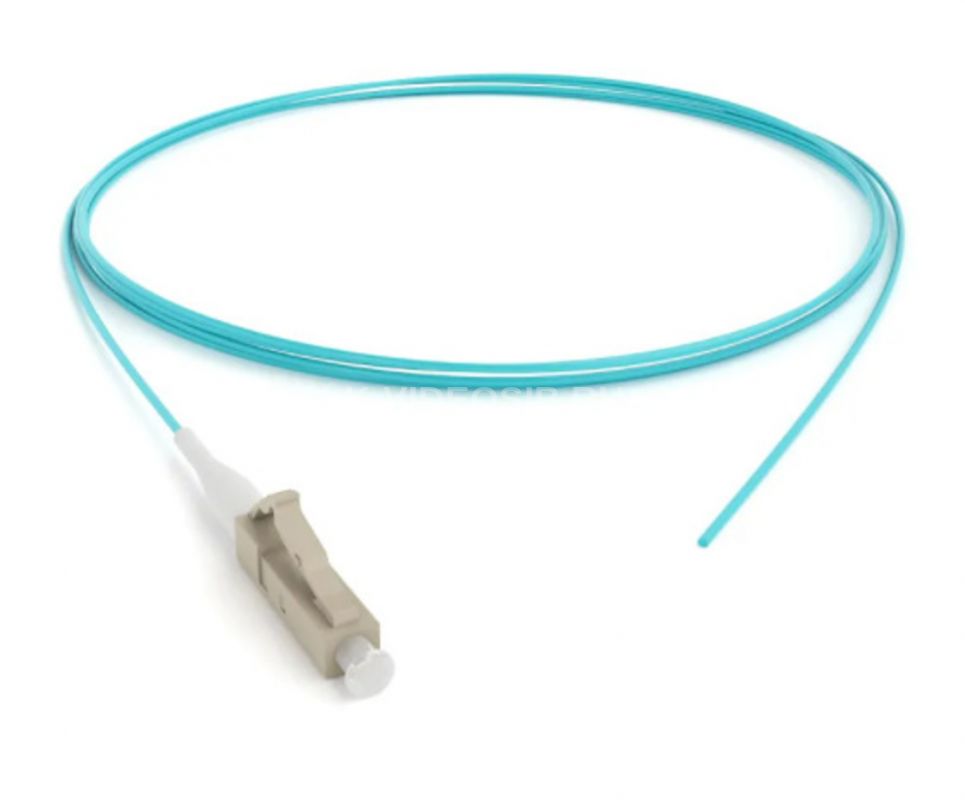

Волоконно-оптический пигтейл REXANT (артикул 50-5017) — это монтажный оптический шнур длиной 1,5 метра, оконцованный с одной стороны коннектором LC/UPC. Он изготовлен на основе многомодового волокна MM 50/125 стандарта OM3 и предназначен для оконечивания магистральных кабелей в оптических кроссах (ODF) методом сварки или механического сплайсирования.

Особенности эксплуатации

• Безопасная оболочка (LSZH): Наружная оболочка выполнена из малодымного безгалогенного компаунда. При нагревании или пожаре она не выделяет токсичных галогенов и создает минимум дыма, что критично для помещений с плотным размещением оборудования.
• Тип полировки (UPC): Обеспечивает качественное физическое соприкосновение торцов коннекторов и стабильные показатели обратного отражения.
• Конструкция и монтаж: Диаметр кабеля 0,9 мм и длина 1,5 метра удобны для укладки внутри оптических кроссов, при этом требуется аккуратность, чтобы не превысить минимально допустимый радиус изгиба хрупкого волокна.

Расшифровка маркировки:

MM — многомодовый тип оптического волокна, предназначенный для передачи нескольких световых мод одновременно (обычно на короткие и средние расстояния).

50/125 — геометрические размеры волокна: диаметр сердцевины составляет 50 мкм, а диаметр светоотражающей оболочки (кладинга) — 125 мкм.

(OM3) — класс (категория) многомодового волокна, оптимизированного для работы с лазерными источниками света на длине волны 850 нм (поддерживает передачу 10 Гбит/с на расстояние до 300 метров и выше).

LC — тип (форм-фактор) оптического коннектора (разъема). Компактный коннектор с защелкой, похожий по размеру на стандартный коннектор RJ-45.

UPC — тип сферической (ультрафизической) полировки торца наконечника коннектора. Обеспечивает качественное соприкосновение сердечников волокон и уменьшает обратное отражение (потерю на отражении).

0,9 мм — внешний диаметр плотного защитного буферного покрытия (полутораметрового отрезка волокна).

LSZH — тип внешней оболочки кабеля из малодымного компаунда, не выделяющего галогены при тлении или нагреве (безопасна при пожаре, выделяет минимум токсичных веществ)

Технические характеристики Пигтейл волоконно-оптический MM 50/125 (OM3) LC/UPC 0,9мм LSZH 1,5м REXANT 50-5017

• Тип волокна: Многомодовое (MM), 50/125 мкм
• Категория волокна: OM3 (поддерживает высокоскоростную передачу данных на коротких и средних дистанциях)
• Тип коннектора: LC
• Тип полировки: UPC (сферическая шлифовка с качественным обратным отражением)
• Диаметр оболочки кабеля: 0,9 мм
• Длина кабеля: 1,5 м
• Материал оболочки: LSZH (Low Smoke Zero Halogen — малодымная, не выделяет галогенов при тлении/горении)
• Прямые вносимые потери: ≤ 0,3 дБ
• Обратные потери: ≥ -30 дБ
• Рабочая температура: от -40 до +70 °C
