Описание Рубеж МС-Р(прот. R3)

Радиоудлинитель интерфейса Рубеж МС-Р(прот. R3) представляет собой цифровое электронное устройство, предназначенное для удлинения линии интерфейса RS-485 и передачи ее по радиоканалу. Удлинение линии реализуется с помощью пары сконфигурированных радиоудлинителей. Конфигурирование системы с применением радиоудлинителя позволяет осуществлять ветвление интерфейса RS-485, при котором радиоудлинитель на стороне, подключаемой к компьютеру, способен производить обмен данными по радиоканалу с несколькими радиоудлинителями, являющимися не только продолжениями, но и ответвлениями интерфейса. При этом следует учитывать, что адресное поле компьютера имеет ограничение – суммарное количество приборов и устройств, подключенных к нему по интерфейсу RS-485, не должно превышать 60. На лицевой стороне расположены светодиодные индикаторы, предназначенные для отображения текущего состояния радиоудлинителя. Светодиодный индикатор Питание:

• при подключении питания светится постоянно.

Светодиодный индикатор RS-485:

• при отсутствии обмена с ППКП – не светится;
• при наличии обмена с ППКП – мигает с частотой обмена.

Светодиодный индикатор ПЕРЕДАЧА:

• при отсутствии передачи данных по радиоканалу – не светится;
• при передаче данных по радиоканалу – светится постоянно.

Светодиодный индикатор ПРИЕМ:

• при отсутствии приема данных по радиоканалу – не светится;
• при приеме данных по радиоканалу – светится постоянно.

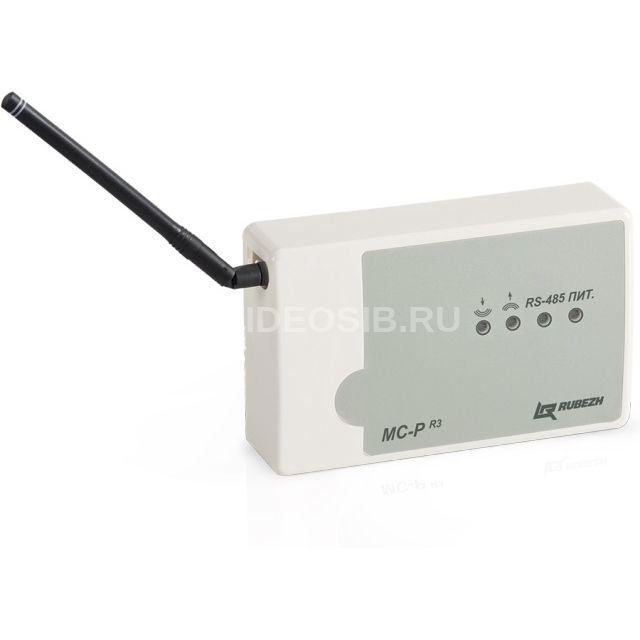

Схема внешних подключений радиоудлинителя МС-Р прот.R3 Внешний вид радиоудлинителя >Комплектность

1. Радиоудлинитель интерфейса МС-Р(прот. R3) - 1 шт.;
2. Паспорт - 1 экз.;
3. Антенна - 1 шт.

Технические характеристики Рубеж МС-Р(прот. R3)

• Питание: от 10 до 30 В
• Потребляемый ток при питании 12 В, не более: 60 мА
• Количество выходов для подключения:     интерфейса RS485 с гальванической развязкой: 2     интерфейса антенны: 1
• Длина кабеля интерфейса RS485, не более: 1000 м
• Номинальная мощность передатчика, не более: 10 мВт
• Диапазон частот: 433,05 – 434,79 МГц
• Скорость обмена данными в эфире, бит/с: 4800, 9600, 19200, 38400
• Габаритные размеры модуля, не более: 125x84x37 мм
• Масса, не более: 200 г
• Рабочий диапазон температур: от 0 до плюс 40°С
• Средний срок службы, не менее: 10 лет
