Описание Рубеж ШУН/В-3-03-УК30-R3

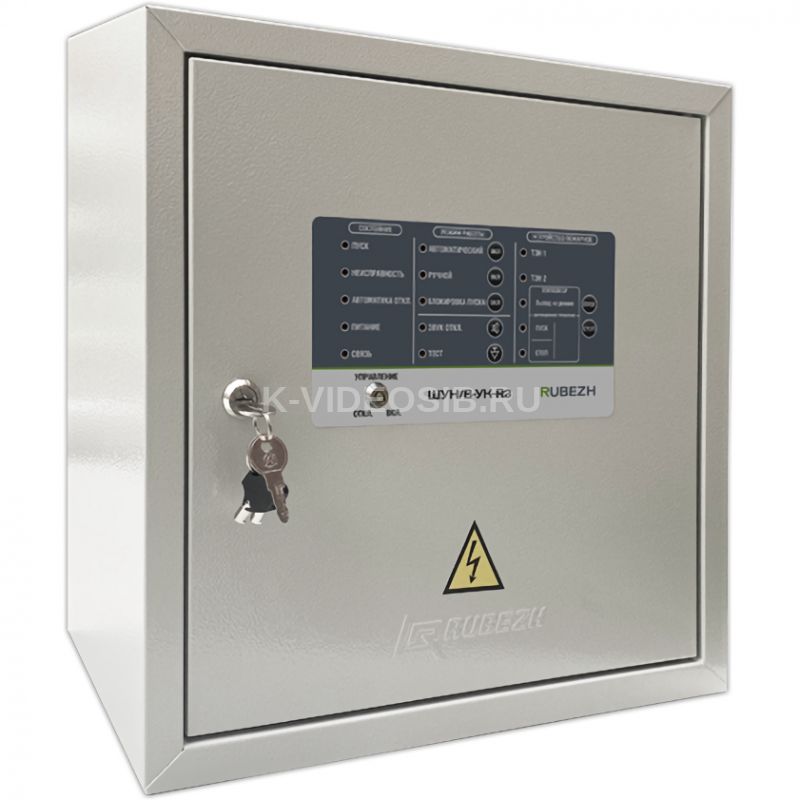

Шкаф управления пожарный ШУН/В-УК-R3 с дополнительной функцией управления ТЭНами канальных калориферов предназначен для управления работой электродвигателя вентилятора приточной вентиляции (подпором воздуха) и двухступенчатым (одноступенчатым) калорифером подогрева воздуха в системе противопожарной защиты под управлением приемно-контрольного прибора «Рубеж-2ОП» прот.R3.

Особенности модели:

• Назначение: ШУ - шкаф управления Н/В – насос/вентилятор
• Тип электросети: трехфазная переменного тока 400 В
• Мощность электродвигателя, кВт: 3кВт
• Силовые элементы автоматики: производитель Dekraft, без теплового расцепителя
• Дополнительные функции: управление калорифером
• Мощность калорифера: от 15,1 до 30 кВт
• Работа в адресной системе: для подключения в АЛС приборов протокола R3

ШУН/В-УК-R3 предназначен для управления работой электродвигателя вентилятора приточной вентиляции (подпором воздуха) и двухступенчатым (одноступенчатым) калорифером подогрева воздуха в системе противопожарной защиты использующей протокол обмена RS-R3.

Работа ШУ в режиме управления электродвигателем не отличается от работы обычного ШУН/В (без дополнительной функции управления калорифером). ШУН/В-УК-.R3 обеспечивает работу с трехфазными электродвигателями номинальной мощностью от 0,18 кВт до 45 кВт и однофазными электродвигателями номинальной мощностью от 0,18 кВт до 3 кВт.

ШУН/В-УК-R3 реализует следующие функции:

• Включения и отключения электродвигателя вентилятора по командам от прибора «Рубеж-2ОП прот.R3»;
• Включения и отключения электродвигателя вентилятора по командам ручного управления с кнопок на панели ШУ или кнопок дистанционного управления;
• Контроля температуры приточного воздуха и включения, при необходимости, ТЭНов управления калорифером;
• Контроля исправности электропитания, основных электрических цепей ШУ, цепей входных сигналов от датчиков, цепи питания электродвигателя и ТЭН на обрыв;
• Световой индикации режимов работы и состояния ШУН/В-УК-R3.

ШУН/В прот.R3 может находиться в следующих режимах управления:

• «Автоматический», когда управление работой электродвигателя осуществляется по командам с ППКПУ.
• «Ручной», когда управление работой осуществляется с панели управления кнопками Пуск и Стоп.
• «Отключен», когда контактор обесточен и пуск электродвигателя невозможен.

Схема внешних подключений к шкафу управления ШУН/В-УК прот.R3

Шкаф управления насосом или вентилятором ШУН/В-УК-R3, в зависимости от исполнения, может иметь следующие обозначения:

1 – Назначение: ШУ - шкаф управления Н/В – насос/вентилятор.

2 – Тип электросети: О – однофазная переменного тока 230 В, при отсутствии индекса - трехфазная переменного тока 400 В.

3 – Мощность электродвигателя, кВт:

4 – Силовые элементы автоматики:

• 01 – производитель Schneider Electric;
• 03 – производитель Dekraft, без теплового расцепителя;

5 – Дополнительные функции: УК – управление калорифером.

6 – Мощность калорифера:

• 6 – от 1 до 6 кВт;
• 15 – от 6,1 до 15 кВт;
• 30 – от 15,1 до 30 кВт;
• 45 – от 30,1 до 45 кВт.

7 – Работа в адресной системе: R3 – для подключения в АЛС приборов протокола R3.

Технические характеристики Рубеж ШУН/В-3-03-УК30-R3

• Напряжение питания, В: 400
• Ток потребления от АЛС, мА, не более: 0.21
• Мощность калорифера, кВт, не более: 30
• Управление калорифером: Да
• Мощность подключаемого электродвигателя, кВт: 3
• Собственная потребляемая мощность от сети, ВА, не более: 100
• Степень защиты оболочки: IP31/IP54
• Тип системы заземления: TN-C/ТN-S
• Масса, кг, не более: 20
• Ширина, мм, не более: 660
• Высота, мм, не более: 510
• Глубина, мм, не более: 240
• Средний срок службы, лет: 10
• Диапазон рабочих температур, °С: от -25 до +55
