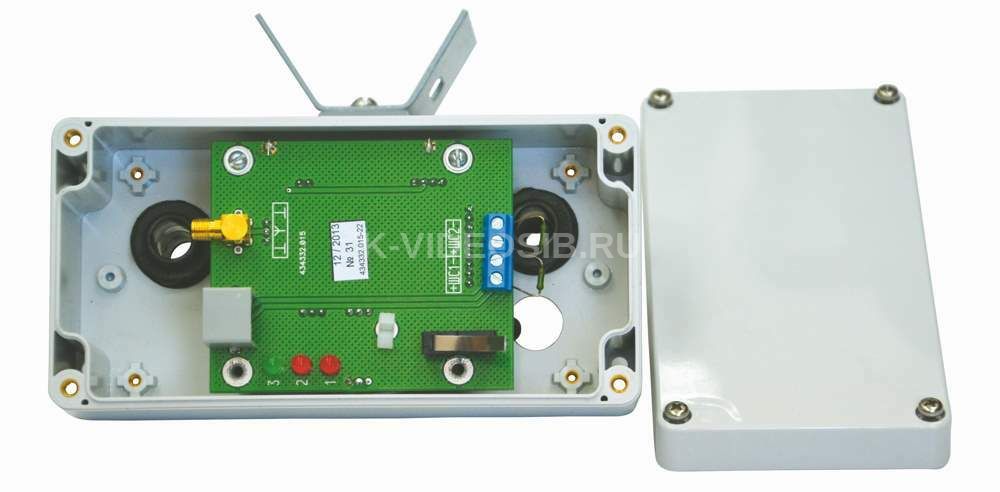

Описание СТ-ПЕРИМЕТР Радиоудлинитель РУ-ШС2 СПМТ.425664.400

СТ-ПЕРИМЕТР Радиоудлинитель РУ-ШС2 СПМТ.425664.400 это радиомост с топологией точка-точка, предназначен для подключения к приемно-контрольным приборам посредством радиоканала извещателей с контактной группой на выходе, размыкающейся при тревоге на время не менее 0,4 с. Функционально состоит из двух блоков: радиомодем передающий РМ-ПРД, подключаемый к извещателю, и радиомодем приемный РМ-ПРМ, подключаемый к ППК. РУ имеет возможность выбора одного из четырех номеров канала в пределах рабочего диапазона частот.

Выходная мощность передатчика – не более 25 мВт, диапазон рабочих частот – от 868,7 до 869,2 МГц. Электропитание РМ-ПРД осуществляет от источника постоянного тока с номинальным напряжением от 12 до 24 В (рабочий диапазон – от 10,2 до 27 В). Максимальный импульсный ток потребления РМ-ПРД не превышает 15 мА. Питание РМ-ПРМ осуществляется от источника постоянного тока с номинальным напряжением от 12 до 24 В (рабочий диапазон – от 10,2 до 27 В). Максимальный импульсный ток потребления РМ-ПРМ не превышает 30 мА. Рекомендуется использование блока питания резервируемого БПР-12/0,2-01.

Конструкция РУ обеспечивает степень защиты блоков IP 53 по ГОСТ 14254-96. РУ работоспособен в диапазоне температур от минус 40 до плюс 65С и при относительной влажности воздуха до 100% при температуре 25С.

Технические характеристики СТ-ПЕРИМЕТР Радиоудлинитель РУ-ШС2 СПМТ.425664.400

- Максимальное частотных литер радиоканала 4 - Частотный диапазон, МГц 868,7-869,2 - Мощность на выходе радиомодема, мВт, не более: 25 - Максимальная дальность связи между блоками РУ-ШС2, с использованием антенн АВ-868 в условиях прямой видимости, нормальной помеховой обстановки и установки антенн на высоте 4,5 м, м 6000 - Степень защиты по ГОСТ 14254-96 IP 53 - Диапазон рабочих температур, °С от минус 40 до плюс 65 - Диапазон напряжения питания, В от 10,2 до 27 - Время непрерывной работы РМ-ПРД от одного БАП, не менее, лет 8 - Токи потребления: максимальный ток потребления РМ-ПРД, не более, мА 15 максимальный ток потребления РМ-ПРМ, не более, мА 30 - Время размыкания выходных ШС1, ШС2 и ШБ1 при формировании извещения, не менее, с 2 - Параметры цепей ШС и ШБ: ток, постоянный или переменный, до, мА 100 амплитудное напряжение, до, В 72 сопротивление в замкнутом состоянии, не более, Ом 20 - Габаритные размеры блока РМ-ПРД (РМ-ПРМ) с кронштейном и площадкой опорной, мм 160х130х145 - Масса, в упаковке, кг 1,3
