Описание Рубеж ШУЗ-5,5-00-R3

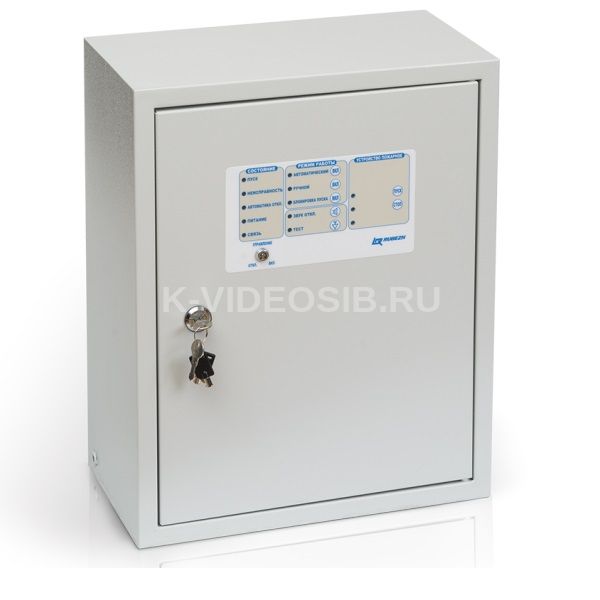

Рубеж ШУЗ-5,5-00-R3 - шкаф управления электроприводной задвижкой
Особенности:
Назначение: задвижка
Трёхфазная электросеть
Мощность 5,5 кВт
Силовые элементы автоматики Dekraft
Адресный протокол R3
Шкаф управления электроприводной задвижкой ШУЗ прот.R3 предназначен для управления задвижкой с электроприводом в адресных системах Рубеж. Шкаф управления задвижкой используется совместно с прибором приемно-контрольным Рубеж-2ПБ прот.R3 или автономно.
ШУЗ прот.R3 управляет электродвигателем задвижки через магнитный контактор. Включение и отключение магнитного контактора возможно в автоматическом режиме управления командными импульсами встроенного в шкаф контроллера по сигналу с приемно-контрольного прибора ППКПУ и в ручном режиме управления с помощью кнопок шкафа без участия контроллера.
ШУЗ прот.R3 обеспечивает работу с трехфазными электродвигателями номинальной мощностью от 0,18 кВт до 15 кВт и однофазными электродвигателями номинальной мощностью от 0,18 кВт до 3 кВт.
ШУЗ прот.R3 обеспечивает управление электроприводом:
задвижки с шаровым затвором, оснащенной блоком концевых выключателей (тип управления 1, конфигурация КВ);
задвижки с дисковым затвором, оснащенной блоком концевых и муфтовых выключателей (тип управления 2, конфигурация КВ-МВ);
задвижки с шаровым затвором, оснащенной блоком концевых выключателей, выполняющей функцию пополнения пожарного резервуара по сигналам датчика уровня (тип управления 3, конфигурация КВ-ДУ).
Выбор типа управления ШУЗ прот.R3 осуществляется с прибора «Рубеж-2ПБ» прот.R3 при настройке параметров шкафа или задается через ПО «FireSec Администратор».
ШУЗ прот.R3 имеет 3 режима управления:
«Автоматический»:
а) тип управления 1, тип управления 2 – по командам управления от ППКПУ, получаемым по адресной цифровой линии RS-R3 или по командам удаленного запуска задвижки.
б) тип управления 3 – по командам датчиков уровня без участия ППКПУ (при этом происходит обмен информацией с ППКПУ).
«Ручной» – по командам кнопок управления с панели шкафа.
«Блокировка пуска» – когда контакторы обесточены и управление невозможно.
ШУЗ прот.R3 реализует следующие функции:
контроль наличия и параметров электропитания на вводе сети;
контроль исправности основных цепей электрической схемы прибора;
контроль исправности входных цепей от датчиков (концевых выключателей, датчиков усилий, датчиков уровня, кнопок дистанционного управления) на обрыв и короткое замыкание;
контроль силовой цепи питания двигателя;
местное переключение режима управления электроприводом на один из 3-х режимов: «Автоматический» / «Ручной» / «Отключен»;
передачу в ППКПУ сигналов своего состояния по цифровой линии связи RS-R3;
управление подключенным электроприводом в соответствии с командами, получаемыми по цифровой линии связи RS-R3 от ППКПУ, от кнопок ДУ, по командам датчиков уровня или по командам местного управления.
На лицевой стороне ШУЗ прот.R3 расположены индикаторы состояния и органы управления.
ШУЗ прот.R3 конструктивно выполнен в прямоугольном металлическом корпусе, внутри которого размещены:
- контроллер;
- вводной автоматический выключатель;
- контакторы;
- реле контроля трехфазного напряжения;
- клеммы для подключения внешних цепей;
- звуковой сигнализатор;
- переключатель УПРАВЛЕНИЕ;
- плата индикации.
Подключение внешних сигналов к ШУЗ прот.R3 в зависимости от выбранного типа управления представлено в таблице:
| Назначение цепи | Номер клеммной колодки(обозначение на электрической принципиальной схеме)
|
| ввод 400В фаза А (питание шкафа) | X1.1
|
| ввод 400В фаза В (питание шкафа) | X1.2
|
| ввод 400В фаза С (питание шкафа) | X1.3
|
| ввод 400В фаза А (питание двигателя) | X1.4
|
| ввод 400В фаза В (питание двигателя) | X1.5
|
| ввод 400В фаза С (питание двигателя) | X1.6
|
| ввод 400В N (нейтральный проводник) | X1.7
|
| ввод 400В PE (защитный проводник) | X1.8
|
| вход 1* | X1.9
|
| вход 1* | X1.10
|
| вход 2* | X1.12
|
| вход 2* | X1.13
|
| вход 3* | X1.15
|
| вход 3* | X1.16
|
| вход 4* | X1.18
|
| вход 4* | X1.19
|
| Неисправность (НЗ), (0,5А 230VAC; 0,5А 30VDC) | X1.24
|
| Неисправность (НЗ), (0,5А 230VAC; 0,5А 30VDC) | X1.25
|
| Неисправность (НР), (0,5А 230VAC; 0,5А 30VDC) | X1.26
|
| Неисправность (НР), (0,5А 230VAC; 0,5А 30VDC) | X1.27
|
| АЛС вход | X1.91
|
| АЛС вход | X1.92
|
| АЛС выход | X1.94
|
| АЛС выход | X1.95
|
*В зависимости от назначения шкафа:
X1.9 – Концевые выключатели (открыто, закрыто)
X1.10 – Концевые выключатели (открыто, закрыто)
Электропривод задвижки с дисковым затвором с блоком концевых и муфтовых выключателей (тип управления 2, конфигурация КВ-МВ):
X1.9 – Концевые выключатели (открыто, закрыто)
X1.10 – Концевые выключатели (открыто, закрыто)
X1.12 – Муфтовые выключатели (открыто, закрыто)
X1.13 – Муфтовые выключатели (открыто, закрыто)
Электропривод задвижки с шаровым затвором с блоком концевых выключателей, выполняющей функцию пополнения пожарного резервуара (тип управления 3, конфигурация КВ-ДУ):
X1.9 – Концевые выключатели (открыто, закрыто)
X1.10 – Концевые выключатели (открыто, закрыто)
X1.12 – Датчики уровня (нижний уровень, верхний уровень)
Х1.13 – Датчики уровня (нижний уровень, верхний уровень)
При любом типе управления к шкафу подключаются кнопки устройства дистанционного пуска УДП:
X1.15 – Кнопки ОТКРЫТЬ/ЗАКРЫТЬ
X1.16 – Кнопки ОТКРЫТЬ/ОТКРЫТЬ
X1.18 – Кнопка СТОП
Х1.19 – Кнопка СТОП
Схема внешних подключений к шкафу управления задвижкой ШУЗ прот.R3
Для обеспечения контроля целостности сигнальных цепей необходимо включить в схему резисторы из комплекта поставки. Резисторы должны подключаться в непосредственной близости от датчиков.
Технические характеристики Рубеж ШУЗ-5,5-00-R3
- Модель: ШУЗ-5,5-00-R3
- Тип: шкаф управления электроприводной задвижкой
- Назначение: задвижка
- Трёхфазная электросеть
- Мощность: 5,5 кВт
- Силовые элементы автоматики Dekraft
- Адресный протокол R3
- Рабочее напряжение сети: 400 (+40/–60) В
- Номинальная частота 50 ±1 Гц
- Собственная потребляемая мощность от сети, не более: 30 ВА
- Тип системы заземления (выбирается при помощи перемычки): TN-C/ТN-S
- Степень защиты оболочки: IP 31 (IP 54 по требованию заказчика)
- Габаритные размеры ШУЗ прот.R3: 510х410х250 мм
- Вес: 12кг
- Средний срок службы, не менее: 10 лет
- Рабочий диапазон температур: от 0 до плюс 55°С
