Описание RusGuard ACS-202-CE-BM(FO)

СКУД ACS-202-CE-ВM (FO) - контроллер СКУД. Металлический корпус с замком. Встроенный блок питания на 2,5А (место для установки АКБ 7Ач). Энергонезависимая память контроллера: до 10 млн ключей до 10 млн событий.

Флагманский контроллер RusGuard с интерфейсом для работы с оптоволоконным кабелем. Металлический корпус с установленным блоком питания и местом под аккумулятор. Полноценная работа с терминалами распознавания лиц R20-Face.

Устройство из флагманской линейки контроллеров RusGuard. Контроллеры 202 серии имеют автономную память на 60 000 событий и могут хранить до 1 миллиона ключей. Также эти контроллеры имеют предустановленные интерфейсы RS-232 и RS-485 для полноценной работы с терминалами распознавания лиц. Устройства 202 серии имеют сертификат транспортной безопасности (ПП №969), а также обладают расширенной гарантией в 7 лет.

Контроллеры с маркировкой FO оснащены дополнительным интерфейсом для обмена данными через оптоволоконный кабель.

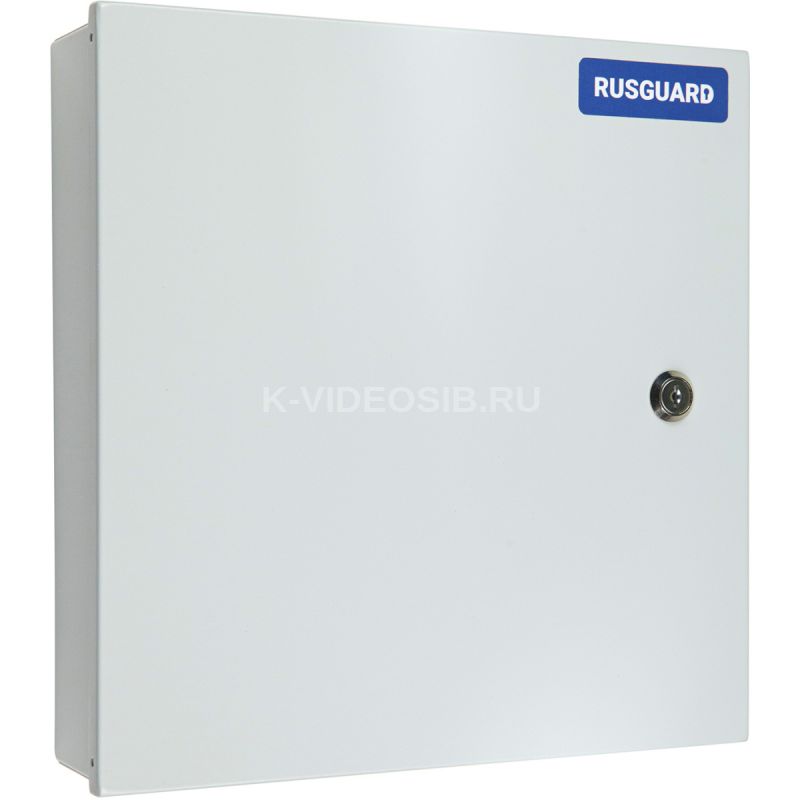

Контроллер имеет металлический корпус. Механический замок позволяет ограничить доступ к плате контроллера и другим элементам коммутации.

Схемы подключения

Общая схема подключения контроллера в режиме Дверь

Общая схема подключения контроллера в режиме Две двери

Общая схема подключения контроллера в режиме Турникет с картоприемником

Общая схема подключения контроллера в режиме Шлагбаум/ворота с картоприёмником

Схема подключения Турникета PERCo - ТВС – 01

Схема подключения Турникета PERCo-TTR-04 и устройства сбора Proximity карт PERCo IC03

Схема подключения Турникета “Ростов-Дон Т83М1” и устройства сбора Proximity карт PW-500

Схемы подключения исполнительного устройства с питанием:

Схема подключения Замка AL-xxx-12 к контроллеру

Технические характеристики RusGuard ACS-202-CE-BM(FO)

Корпус, питание

• металлический с тампером вскрытия
• встроенный БП 220В

Интерфейс

• 100Base-FX SC / SM 1310 nm.
• Дополнительно:
  • CAN-HS - до 110 контроллеров на линии максимальной протяженностью 1 км подключение к серверу через Ethernet порт любого контроллера в сети
  • 10/100 BASE-T подключение каждого контроллера непосредственно к сети Ethernet

Точки доступа

• дверь - считыватель на вход и выход
• две двери - считыватели только на вход
• турникет с картоприемником- считыватель на вход и выход + считыватель картоприемника
• ворота \ шлагбаум с картоприемником + управление светофорами

Считыватели

• RBus
• Wiegand- 26-58
• TouchMemory
• интерфейс клавиатуры (PS\2, KBW)
• RS-232
• настраиваемая полярность управления индикацией

Энергонезависимая память контроллера

• количество ключей - до 1 000 000 (длина ключа до 6 байт, настраиваемая)
• количество событий - до 60 000

Индикация, выходы, входы

• 8 исполнительных электронных реле с индивидуальными настройками (4 силовых + 4 слаботочных)
• 4 раздельных канала питания нагрузок с индивидуальными электронными защитами от перегрузки
• 8 дополнительных входов (кнопки, датчики и т.д.)
• 2 входа “сухой контакт”. Контроль сети и разряда АКБ
• 2 входа типа “сухой контакт” для подключения охранных датчиков

Режимы идентификации

• ключ
• ключ +ПИН
• ключ с подтверждением ключом
• ключ с подтверждением внешним разрешением
• лицо (совместно с терминалом R20-Face)
• ключ или лицо (совместно с терминалом R20-Face)
• ключ и лицо (совместно с терминалом R20-Face)

Масса, размер (ШхВхГ)

• 2.7 кг
• 298х306х84 мм

Защита, температурный режим

• IP20
• от -40 до +50
• Гарантия: 7 лет
