Описание RusGuard ACS-202-CE-ВM(POE)

Контроллер СКУД ACS-202-CE-ВM (POE)

Флагманский контроллер RusGuard со встроенным модулем PoE. Металлический корпус с местом под аккумулятор (1,3Ач). Полноценная работа с терминалами распознавания лиц R20-Face.

Устройство из флагманской линейки контроллеров RusGuard. Контроллеры 202 серии имеют автономную память на 60 000 событий и могут хранить до 1 миллиона ключей. Также эти контроллеры имеют предустановленные интерфейсы RS-232 и RS-485 для полноценной работы с терминалами распознавания лиц. Устройства 202 серии имеют сертификат транспортной безопасности (ПП №969), а также обладают расширенной гарантией в 7 лет.

Контроллеры с маркировкой POE имеют встроенный PoE-сплиттер с максимальной силой тока до 3А. Этого достаточно для питания самого контроллера, двух электромагнитных замков и двух считывателей бесконтактных карт (при условии, что ваши серверные свитчи способны отдавать ток с таким напряжением). Использование технологии PoE позволяет значительно упростить монтаж контроллеров, так как для связи с сервером и для питания используется один и тот же кабель.

Встроенный сплиттер имеет собственный блок питания. Это позволяет устанавливать в корпус контроллера аккумуляторную батарею, поэтому в случае потери напряжения контроллер сможет проработать еще 8-12 часов. Кроме того, встроенный блок питания имеет надежную электронную защиту от короткого замыкания.

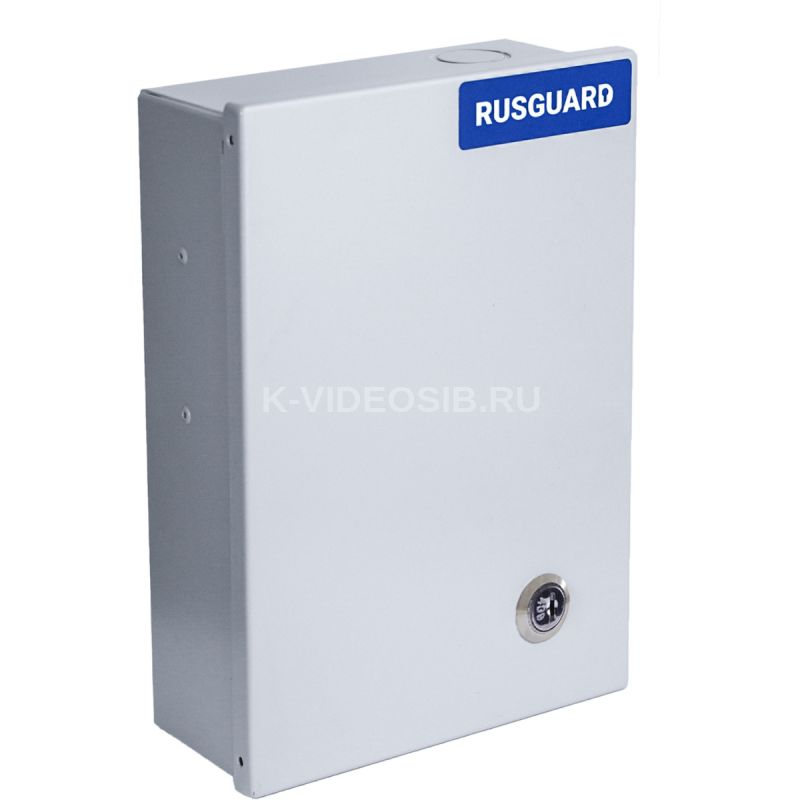

Контроллер имеет металлический корпус, поэтому он защищен от внешних воздействий лучше, чем модель в пластиковом корпусе (ACS-202-CE-B). Механический замок позволяет ограничить доступ к плате контроллера и другим элементам коммутации.

Схемы подключения

Общая схема подключения контроллера в режиме Дверь

Общая схема подключения контроллера в режиме Две двери

Общая схема подключения контроллера в режиме Турникет с картоприемником

Общая схема подключения контроллера в режиме Шлагбаум/ворота с картоприёмником

Схема подключения Турникета PERCo - ТВС – 01

Схема подключения Турникета PERCo-TTR-04 и устройства сбора Proximity карт PERCo IC03

Схема подключения Турникета “Ростов-Дон Т83М1” и устройства сбора Proximity карт PW-500

Схемы подключения исполнительного устройства с питанием:

Схема подключения Замка AL-xxx-12 к контроллеру

Технические характеристики RusGuard ACS-202-CE-ВM(POE)

• Корпус, питание
  • металлический с тампером вскрытия
  • IEEE 802.3at (PoE+), IEEE 802.3af (PoE), Hi-PoE
  • возможность установки аккумулятора 1,3Ач с габаритами до 97x44x53мм (не входит в комплект поставки)
• Интерфейс
  • CAN-HS - до 110 контроллеров на линии максимальной протяженностью 1 км подключение к серверу через Ethernet порт любого контроллера в сети
  • 10/100 BASE-T подключение каждого контроллера непосредственно к сети Ethernet
• Точки доступа
  • дверь - считыватель на вход и выход
  • две двери - считыватели только на вход
  • турникет с картоприемником- считыватель на вход и выход + считыватель картоприемника
  • ворота \ шлагбаум с картоприемником + управление светофорами
• Считыватели
  • RBus
  • Wiegand- 26-58
  • TouchMemory
  • интерфейс клавиатуры (PS\2, KBW)
  • RS-232
  • настраиваемая полярность управления индикацией
• Энергонезависимая память контроллера
  • количество ключей - до 1 000 000 (длина ключа до 6 байт, настраиваемая)
  • количество событий - до 60 000
• Индикация, выходы, входы
  • 8 исполнительных электронных реле с индивидуальными настройками (4 силовых + 4 слаботочных)
  • 4 раздельных канала питания нагрузок с индивидуальными электронными защитами от перегрузки
  • 8 дополнительных входов (кнопки, датчики и т.д.)
  • 2 входа “сухой контакт”. Контроль сети и разряда АКБ
  • 2 входа типа “сухой контакт” для подключения охранных датчиков
• Режимы идентификации
  • ключ
  • ключ +ПИН
  • ключ с подтверждением ключом
  • ключ с подтверждением внешним разрешением
  • лицо (совместно с терминалом R20-Face)
  • ключ или лицо (совместно с терминалом R20-Face)
  • ключ и лицо (совместно с терминалом R20-Face)
• Масса, размер (ШхВхГ)
  • 1.6 кг
  • 172х256х84 мм
• Защита, температурный режим
  • IP20
  • от -40 до +50
• Гарантия: 7 лет
