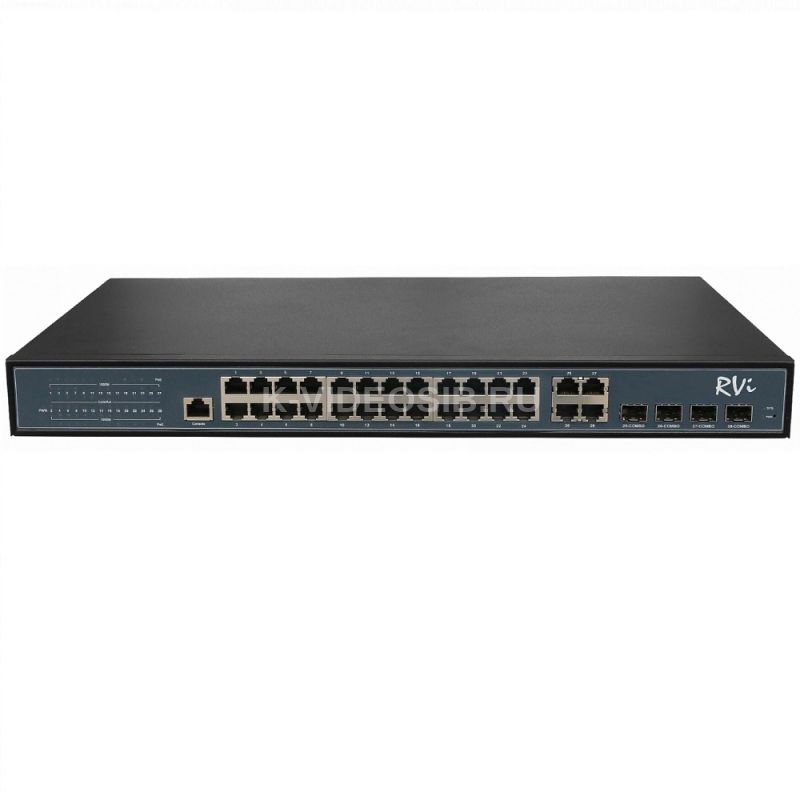

Описание RVI-1NSM24G-4C

Модель с 24 гигабитными PoE-портами, функцией проверки статуса соединения PoE Watchdog, возможностью приоритизации пакетов трафика согласно стандарту 802.1р, а также управлением PoE-портами коммутатора через веб-интерфейс.

Особенности

• 28 портов (из них 24 - PoE) с максимальной дальностью передачи сигнала до 150 м.
• Диапазон рабочих температур: от -20°С до +55°С.
• Гигабитные PoE-порты - обеспечивают большую пропускную способность сетевых каналов, которая позволяет подключить значительно больше устройств к одному порту.
• Uplink порты: 4 комбо-порта 10/100/1000BASE-T/SFP.
• Ограничение входящей/исходящей скорости потока на каждом порте.
• Реализован интерфейс управления PoE-портами коммутатора – просмотр состояния портов, параметров электропотребления, удаленное включение/отключение PoE для определенного порта, конфигурирование бюджета мощности.
• Поддержка протокола RMON v.1. Это расширение SNMP-протокола, которое собирает и анализирует не только передаваемую по сети информацию, но и тип трафика между сетевыми устройствами.
• Поддержка стандарта IEEE 802.3ad - обеспечивает возможность объединения нескольких физических портов в одну логическую группу для повышения отказоустойчивости и повышения пропускной способности.
• Проверка статуса соединения PoE Watchdog - если видеокамера прекратила передачу трафика, перезапускается подача электропитания на порт, к которому подключено устройство.
• Виртуальное стекирование (SIM) — это технология управления виртуальным стеком через единый IP-адрес.
• Управление трафиком: VLAN Port-based, VLAN на основе MAC-таблицы и идентификатора поставщика, Voice VLAN — приоритета голосового трафика.
• Предусмотрена маркировка пакетов трафика по коду приоритета согласно стандарту 802.1p.

Безопасность

• Технологии IP ACL / MAC ACL, применяемые в устройстве, способствуют контролю перенаправления исходных IP-пакетов согласно правилам ACL базы.
• Режим DHCP Snooping позволяет создать динамические записи IP-MAC на основе анализа DHCP-пакетов и привязки их к портам.
• Поддерживаются протоколы STP (Spanning Tree Protocol), RSTP(Rapid Spanning Tree Protocol), MSTP(Multiple Spanning Tree Protocol) для исключения петель с целью оптимизации и безопасности работы в конфигурируемой сети.
• Доступна функция управления защитой от Broadcast storm.
• Поддержка протоколов ААА TACACS+ и RADIUS.
• Протокол EAPS обеспечивает исключение зацикливания трафика в сетях с кольцевой топологией, а также предназначенный для восстановления прохождения трафика в случае аварии на участке сети.
• Коммутатор поставляется в комплекте с кабелем питания и кронштейном для крепления в 19” стойку.

Технические характеристики RVI-1NSM24G-4C

Сеть

• Сетевой интерфейс PoE 10Base-T/100Base-TX/1000Base-T
• Количество Ethernet - портов (RJ-45) 4
• Сетевой интерфейс Ethernet (RJ-45) 10Base-T/100Base-TX/1000Base-T
• Количество Ethernet - портов (SFP) 4
• Сетевой интерфейс Ethernet (SFP) 1000BaseSX/LX
• Тип Ethernet-портов Комбинированные
• Консольный порт Да
• Максимальная дальность передачи в режиме CCTV 150 М
• Автоматическое определение MDI/MDIX Есть
• Автосогласование скорости передачи Есть
• Количество портов PoE 24
• Общее количество портов 28

Производительность

• Коммутационная матрица 56 Гбит/с
• Скорость коммутации пакетов 40.32 Мпакетов/с
• Размер буфера пакетов 4.1 Мб
• Размер таблицы MAC-адресов 8К

Параметры PoE

• Максимальная мощность на порт 30Вт
• Бюджет PoE 400 Вт
• Watchdog PoE Есть
• Стандарт PoE 802.3af/802.3at

Стандарты и функции

• Тип управления L2
• Безопасность 1 IEEE 802.1x
• Безопасность 2 IP ACL; MAC ACL
• Безопасность 3 DHCP snooping
• Storm Control Есть
• Безопасность 4 Multicast
• VLAN IEEE 802.1Q
• STP IEEE802.1D; IEEE 802.1w; IEEE 802.1s
• QoS IEEE 802.1p
• SNMP v1/v2/v3
• Multicast1 IGMP v1/v2/v3
• Зеркалирование портов Many-to-one

Настройка и обновление

• Веб-интерфейс Есть
• HTTP обновление Есть
• Виртуальное стекирование Есть
• Импорт/экспорт файла конфигурации Есть
• Сетевой журнал Есть

Эксплуатация

• Тип электропитания AC 100-240 В
• Потребляемая мощность 25 Вт
• Глубина 290 мм
• Защита от замыкания линии PoE Нет
• Диапазон рабочих температур -20 ... 55 °С
• Ширина 440 мм
• Высота 45 мм
• Вес 4400 г.
