Описание Satel AOCD-260

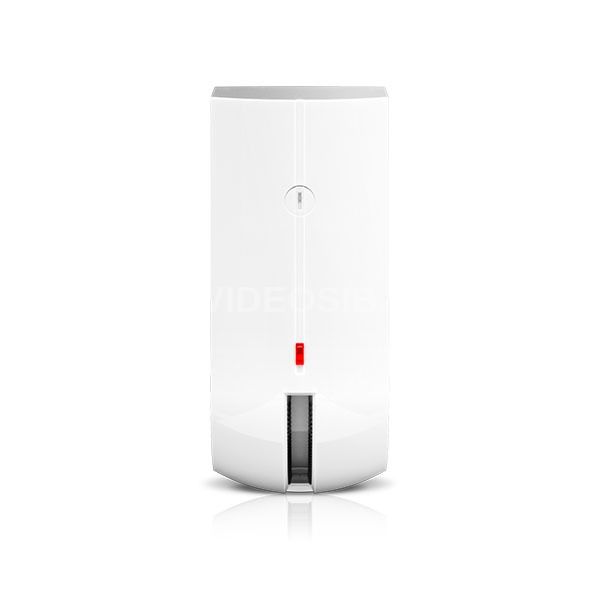

Satel AOCD-260. Беспроводная шторная защита. Шторный извещатель AOCD-260 контролирует узкую полосу шириной в 0,6 м и длиной в 10 м. Устройство обнаруживает движение при пересечении границы охраняемого пространства. Он работает в пределах беспроводной системы с двухсторонней связью ABAX 2/ABAX и соответствует требованиям европейского стандарта EN 50131 Grade 2 (в случае применения внутри помещений). Извещатель для обнаружения движения использует комбинированные технологии: ИК и СВЧ с независимой регулировкой чувствительности. Кроме того, цифровая обработка сигнала и динамическая компенсация температуры обеспечивает надежную работу устройства в диапазоне от -40°C до +55°C. AOCD-260 контролирует работу ИК-канала, сообщая о проблеме и в случае аномалий. В результате, AOCD-260 – это устройство, отличающиеся высокой устойчивостью к ложным тревогам. Настройка и обновление AOCD-260 осуществляется удаленно. В системе ABAX 2 двухсторонняя связь шифруется в стандарте AES. AOCD-260 имеет трехцветный светодиод, одной из функций которого является сигнализация нарушения в тестовом режиме. Питание осуществляется от литиевой батареи CR123A 3 В, состояние которой постоянно контролируется. Опция «ECO» (только ABAX 2) позволяет продлить время работы от батареи даже в четыре раза. Корпус устройства изготовлен из поликарбоната (класс IP54). Извещатель имеет тамперную защиту от вскрытия и отрыва от монтажной поверхности. Он может устанавливаться непосредственно на стене (Grade 2) или на угловом кронштейне. Если требуется отодвинуть извещатель от стены на расстояние 10-20 см, стоит воспользоваться модульным кронштейном BRACKET E. Особенно если рядом с устройством – труба или лампа, которые могут ограничивать зону обнаружения извещателя. Специальный крепежный элемент для извещателей AGATE / AOCD-260 позволяет устанавливать их также на кронштейнах BRACKET A и BRACKET B (рекомендуемых для установки в помещениях). Все упомянутые кронштейны подходят для настенной и потолочной установки. Кроме того, закрытая конструкция BRACKET E и BRACKET B позволяет спрятать провод, а значит – улучшает общий внешний вид установки.

возможность установки при использовании углового кронштейна регулируемого кронштейна BRACKET A - регулировка угла наклона в диапазоне ок. 30° - регулировка угла поворота в диапазоне 90° - возможность установки извещателя на стене или потолке регулируемого кронштейна BRACKET B - внутренний канал для прокладки провода - полностью закрытая конструкция, улучшающая внешний вид установки - регулировка угла наклона в диапазоне ок. 30° - регулировка угла поворота в диапазоне 90° - возможность установки извещателя на стене или потолке дистанционного кронштейна BRACKET E - BRACKET E-1 (GY) – корпус для крепежного элемента BRACKET E-2A - BRACKET E-2A (GY) – крепежный элемент для шторных извещателей AOCD-260, также для крепления на кронштейне BRACKET A или BRACKET B - BRACKET E-3 (GY) – элемент для зазора (высота 30 мм), позволяющий отодвинуть извещатель от стены или потолка - BRACKET E-4 (GY) – основание (высота 20 мм) - BRACKET E-6 – саботажный элемент (1 переключатель NO/NC, длина кабеля 50 см) Комбинированные шторные извещатели для уличной установки AGATE/AOCD-260 Задачей системы охранной сигнализации является защита не только охраняемого объекта, но и придомовой территории. Оптимальным решением могут стать шторные извещатели SATEL, относящиеся к группе устройств охраны периметра, которые обеспечивают безопасность не только в доме, но и на прилегающем участке. Охрана жилых, коммерческих и промышленных объектов:

защита вдоль внешней стены здания обнаружение движения вдоль ограды охрана въездных или гаражных ворот защита балконов, террас и окон внутри и снаружи обнаружение проникновения в охраняемую зону возможность создать зону для свободного прохода животных

Компактные извещатели AGATE и AOCD-260, сконструированные на базе передовых технологических разработок, позволяют создать на охраняемой территории виртуальный защитный барьер. Первый из датчиков является проводным устройством, соответственно, может работать в составе любой системы безопасности. Второй представляет собой беспроводное устройство, предназначенное для работы в составе системы ABAX 2/ABAX с двухсторонней связью. Конструкция извещателя

Для производства корпусов извещателей применяется технология двухкомпонентного литья под давлением. Благодаря сочетанию поликарбоната и термопластичного эластомера была создана конструкция оболочки со степенью защиты IP54 для применения в уличных условиях. Корпус извещателя отличается высокой прочностью и устойчивостью к механическим повреждениям, при этом линза, которой оснащено устройство, находится в специальном углублении. Кроме того, извещатель имеет двойную защиту от саботажа для обнаружения вскрытия корпуса и его отрыва от монтажной поверхности. Она реализована с помощью тамперного контакта на печатной плате и саботажного элемента на задней стенке корпуса извещателя.

используют два канала обнаружения: ИК и СВЧ. Благодаря возможности плавной регулировки чувствительности этих каналов, извещатель можно настроить таким образом, чтобы получать оптимальные результаты детекции с учетом специфики защищаемого объекта. Шторные извещатели характеризуются узким углом обнаружения и большой дальностью действия – они составляют соответственно: 10 ° и 14 м для AGATE, а для AOCD-260 – 6 ° и 10 м. Ширина зоны обнаружения извещателей не более 1 м.

Высокая устойчивость к неблагоприятным атмосферным условиям и перепадам температуры Применение ИК- и СВЧ-технологий в сочетании с алгоритмом автоматической адаптации обеспечивает высокую устойчивость извещателей к ложным срабатываниям и их безотказную работу в условиях дождя, снега, тумана, под прямыми солнечными лучами или при сильных порывах ветра. За счет того, что эти устройства отличаются высокой механической прочностью и устойчивостью к УФ-излучению, в течение длительного срока службы их внешний вид остается неизменным. Диапазон рабочих температур извещателей составляет от -40°C до +55°C, при этом изменения температуры окружающей среды компенсируются автоматически. Простота установки и настройки Для стандартного применения рекомендуется установить извещатель на высоте 2,4 м, направляя его линзу вниз. Допускается также другая высота, если устройство используется, например, для охраны окна или ворот. Извещатель можно устанавливать непосредственно на плоскую поверхность. Для защиты стены здания со многими окнами лучше применить специальный кронштейн, позволяющий установить устройство под постоянным углом 90°. Если требуется отодвинуть извещатель от стены на расстояние 10-20 см, стоит воспользоваться модульным кронштейном BRACKET E. Особенно если поблизости от устройства находится труба или лампа, которая может ограничивать поле обнаружения извещателя. Специальный крепежный элемент для извещателей AGATE/AOCD-260 позволяет устанавливать их также на кронштейны BRACKET A и BRACKET B (рекомендуемые для установки в помещении). Все перечисленные кронштейны подходят для настенной и потолочной установки. Кроме того, закрытая конструкция BRACKET E и BRACKET B позволяет спрятать провод, то есть улучшить общий внешний вид установки. Дистанционный кроншейн доступен в белом – BRACKET E – и сером – BRACKET E GY – варианте. ри необходимости извещатель можно использовать для обнаружения пересечения границы, которая физически не существует, то есть, например, для защиты части помещения, не отгороженной ни дверью, ни стеной. В качестве альтернативы, устройство может быть смонтировано ниже рекомендуемой высоты, в перевернутом состоянии − такое решение обеспечивает возможность свободного прохода домашних животных.

Технические характеристики Satel AOCD-260

• Время работы от батареи (лет): до 2
• Обнаруживаемая скорость движения: 0,3...3 м/c
• Диапазон рабочих температур: -40°C...+55°C
• Рекомендуемая высота монтажа: 2,4 м
• Максимальное потребление тока: 26 мА
• Вес: 118 г
• Максимальная влажность воздуха: 93±3%
• Полоса рабочих частот: 868,0 МГц
• Батарея: CR123A 3В
• Потребление тока в режиме готовности: 70 мкA
• Габаритные размеры: 44 x 105 x 40 мм
• Класс среды по стандарту EN50130-5: IIIa
• Соответствие стандартам: EN50131-1, EN50130-4, EN50130-5
• Точность измерения температуры: ±1°C
• Микроволновая частота: 24,125 ГГц
• Время запуска: 45 c
• Степень защиты оболочки: IP54
• Дальность действия (в прямой видимости) для ACU-270: до 500
• Дальность действия (в прямой видимости) для ACU-270: до 500
• Дальность действия (в прямой видимости) для ACU-220: до 2000
• Дальность действия (в прямой видимости) для ACU-280: до 1600
• Измерение температуры в диапазоне: -40°C...+55°C
• Охраняемая зона: 10 m x 0,6 m, 6°
• Класс безопасности по стандарту EN50131-2-4 (монтаж непосредственно на стене): Grade 2
