Описание Satel APMD-250

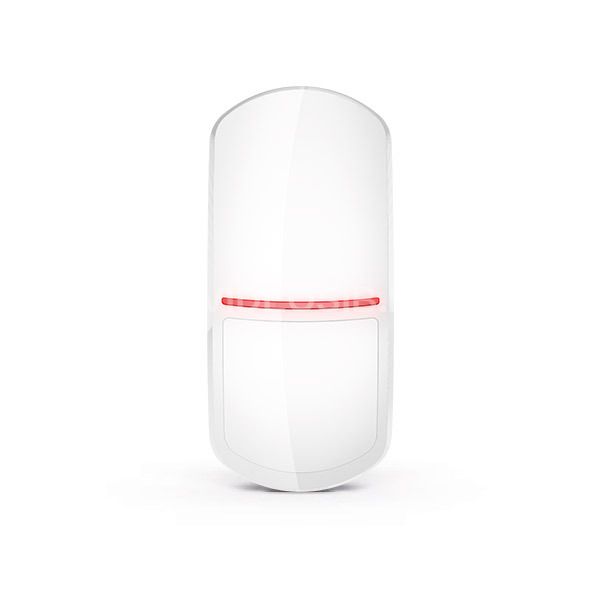

Satel APMD-250. Беспроводной комбинированный извещатель движения. Беспроводной извещатель APMD-250 работает в беспроводной системе ABAX 2/ABAX с двухсторонней связью. Устройство соответствует требованиям европейского стандарта EN 50131 Grade 2. APMD-250 для обнаружения движения применяет два датчика: инфракрасный (ИК) и микроволновый (СВЧ). Извещатель обладает современной линзой с уникальным распределением ИК-лучей. Линзу можно заменить линзой типа «штора» (CT-CL) или дальнего действия (LR-CL). Применение регулируемого наклонного зеркала позволяет контролировать также зону подхода к извещателю. В устройстве использована расширенная цифровая обработка сигнала, а также динамическая компенсация изменений температуры окружающей среды. APMD-250 контролирует работу канала обнаружения движения, сообщая о возможных неполадках в его работе. Извещатель отличается высокой устойчивостью к ложным тревогам. Настройка и обновление APMD-250 осуществляется удаленно. В системе ABAX 2 двухсторонняя связь шифруется в стандарте AES. Питание осуществляется от литиевой батареи CR123A 3 В, состояние которой постоянно контролируется. Устройство отличается малым потреблением энергии. Опция «ECO» (только ABAX 2) позволяет продлить время работы от батареи даже в четыре раза. Светодиод отображает нарушение в тестовом режиме, облегчая тестирование устройства. Извещатель можно устанавливать на регулируемом кронштейне. Он обладает тамперной защитой от вскрытия корпуса и отрыва от монтажной поверхности.

регулируемый кронштейн для монтажа на стене или потолке Печатная плата

литиевая батарея CR123A. СВЧ-датчик. светодиод. неиспользованный элемент. тамперный контакт, реагирующий на вскрытие корпуса. ИК-датчик (двойной пироэлемент). На обратной стороне элемента с печатной платой установлен тамперный контакт, реагирующий на отрыв основания от монтажной поверхности.

Установка

Технические характеристики Satel APMD-250

• Время работы от батареи (лет): до 2
• Обнаруживаемая скорость движения: 0,3...3 м/c
• Диапазон рабочих температур: -10°C...+55°C
• Рекомендуемая высота монтажа: 2...2,4 м
• Максимальное потребление тока: 13 мА
• Вес: 152 г
• Максимальная влажность воздуха: 93±3%
• Полоса рабочих частот: 868,0 МГц
• Батарея: CR123A 3В
• Потребление тока в режиме готовности: 75 мкA
• Габаритные размеры: 62 x 137 x 42 мм
• Класс среды по стандарту EN50130-5: II
• Соответствие стандартам: EN50131-1, EN50130-4, EN50130-5
• Точность измерения температуры: ±1°C
• Микроволновая частота: 24,125 ГГц
• Время запуска: 40 c
• Дальность действия (в прямой видимости) для ACU-270: до 500
• Дальность действия (в прямой видимости) для ACU-270: до 500
• Дальность действия (в прямой видимости) для ACU-220: до 2000
• Дальность действия (в прямой видимости) для ACU-280: до 1600
• Измерение температуры в диапазоне: -10°C...+55°C
• Охраняемая зона: 15 m x 24 m, 90°
• Класс безопасности по стандарту EN50131-2-4 (монтаж непосредственно на стене): Grade 2
