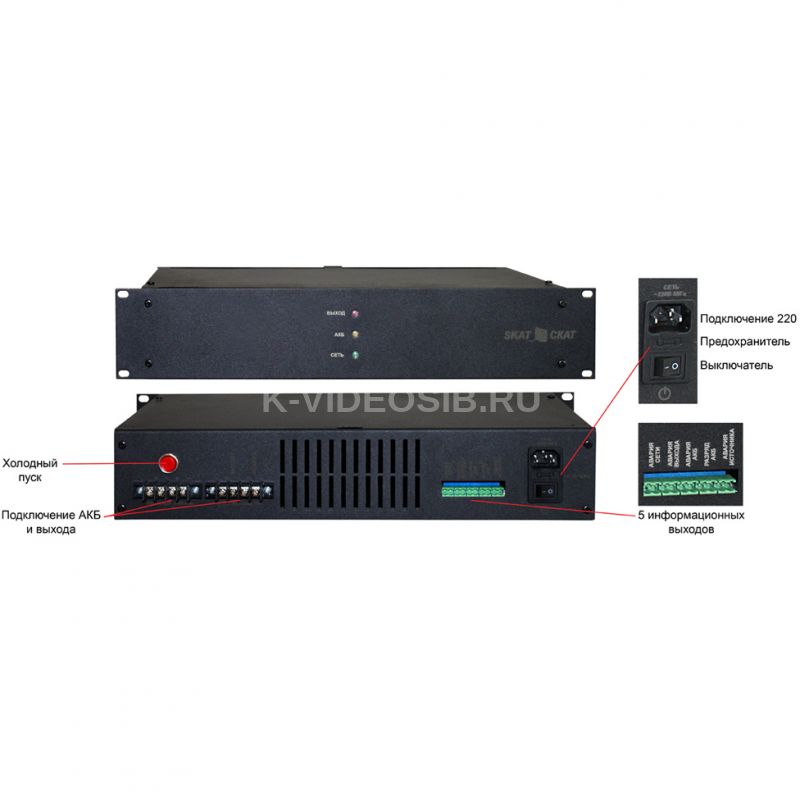

Описание СКАТ SKAT-RLPS.48DC-10 RACK (2140)

СКАТ SKAT-RLPS.48DC-10 RACK - источник питания предназначен для обеспечения бесперебойным питанием систем охранно-пожарной сигнализации, систем видеонаблюдения, средств связи, телекоммуникационного оборудования и других потребителей с номинальным напряжением питания 48В постоянного тока. Кроме того, источник может использоваться в качестве зарядного устройства для свинцово-кислотных АКБ номинальным напряжением 48В и емкостью 12-120А/ч). Источник выполнен в корпусе высотой 2U и предназначен для установки в стойки или шкафы 19".

Источник обеспечивает: -питание нагрузки стабилизированным напряжением постоянного тока согласно п.2. таблицы и суммарным током потребления по двум выходам, включая ток заряда АКБ, не более 10 А при наличии сетевого напряжения; -оптимальный заряд АКБ при напряжении сети в диапазоне, указанном в п.1 таблицы; -ограничение тока заряда АКБ (п.5 таблицы) и возможность выбора одного из трёх значений тока ограничения; -автоматический переход в режим резервного питания нагрузок от внешней АКБ постоянным напряжением согласно п.2 таблицы и суммарным током потребления по двум выходам не более 10 А при отключении электрической сети (режим «РЕЗЕРВ»); -защита нагрузки от токовой перегрузки посредством плавкого предохранителя; -защиту устройства и нагрузки от неправильного подключения (переполюсовки) клемм АКБ; -защиту от короткого замыкания клемм АКБ; -контроль наличия АКБ; -защиту АКБ от глубокого разряда в режиме «РЕЗЕРВ» путем отключения нагрузки от АКБ при снижении напряжения на клеммах АКБ до уровня, указанного в п.9 таблицы; -защиту нагрузки потребителя от аварийного повышения напряжения на выходе источника путем автоматического отключения нагрузок; -светодиодную индикацию наличия напряжения электрической сети: «СЕТЬ»; -светодиодную индикацию состояния внешней АКБ: «АКБ»; -светодиодную индикацию состояния напряжения выхода: «ВЫХОД»; -выдачу информационных диагностических сообщений (подключение внешних цепей индикации) и (или) управление внешними устройствами автоматики замыкающими контактами пяти реле сигнальных выходов; -защиту питающей сети от короткого замыкания в источнике посредством плавкого предохранителя; возможность восстановления работоспособности источника при подключении исправной и заряженной внешней АКБ и отсутствии напряжения питающей сети («холодный запуск»).

Технические характеристики СКАТ SKAT-RLPS.48DC-10 RACK (2140)

• Напряжение питающей сети, В 220В, 50±1Гц,с пределами изменения от 170 до 250
• Постоянное выходное напряжение, В -при наличии напряжения сети, режим «ОСНОВНОЙ» и температуре окружающей среды 25ºС от 46 до 58 -при отсутствии сети, режим «РЕЗЕРВ», от АКБ от 43 до 52
• Напряжение заряда АКБ при наличии сетевого напряжения и температуре окружающей среды 25ºС, В от 52,5 до 58
• Ток нагрузки (суммарный по выходам «Выход 1», «Выход 2» и выходу для питания внешнего устройства обогрева АКБ) максимальный, А при наличии сети 220В, включая ток заряда АКБ)* 10
• Максимальный ток заряда АКБ, А** 6, 4 или 2
• Величина напряжения пульсаций (от пика до пика) выходного напряжения, мВ, не более 150
• Мощность, потребляемая источником от сети, ВА, не более 760
• Напряжение АКБ, при котором происходит отключение нагрузки в режиме резервного питания, В 43,0 ÷ 43,5
• Количество аккумуляторов в батарее 4
• Рекомендуемая емкость АКБ, Ач от 12 до 120
• Рабочие условия эксплуатации: температура окружающей среды от -40°С до +40°С; относительная влажность воздуха до 100% при 25°С
• Габаритные размеры ШхВхГ, мм 482х305х88
• Вес, кг (не более) 5,0.
