Описание СКАТ SKAT-UPS 2000 RACK(исп.E) (8955)

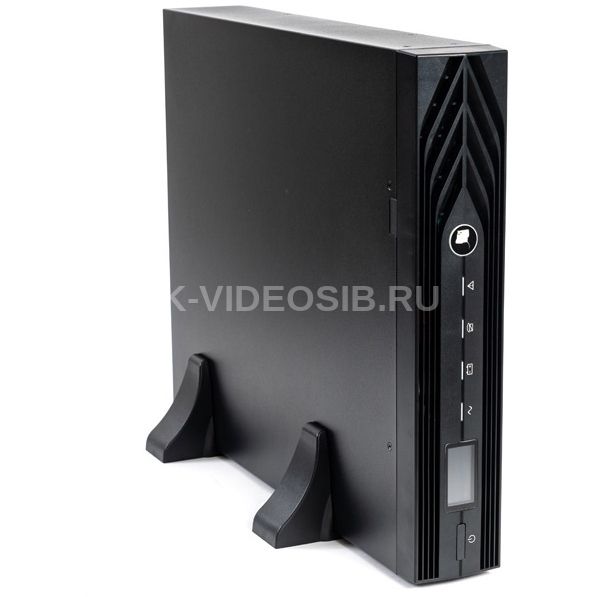

Источник бесперебойного питания SKAT-UPS 2000 RACK исп. E

220В, 2000ВА (1800 Вт) On-Line, синусоидальная форма выходного напряжения, световая и звуковая индикация режимов работы, ЖК жисплей, необходимое кол-во АКБ для работы – 4 шт. (48В), ёмкость 40-200 Ач. Ток заряда АКБ – 6 А. Количество выходных разъемов — IEC C13 — 8 шт. Дистанционный мониторинг по RS 232, USB, порт для платы релейного интерфейса. Возможность подключения SNMP-модуля DL 801. Функция удаленного аварийного отключения выходного напряжения (EPO). Корпус под 19" шкаф, высота 2U или настольная установка.

Обеспечить бесперебойную работу систем безопасности на особо важных объектах - одна из важнейших задач, так как проблемы с электропитанием (отключение, скачки напряжения и т. п.) могут привести к последствиям, материальный ущерб от которых будет намного больше стоимости всей системы ОПС, ССТV, СКУД, ПЦН и т.д.

Организовать качественное питание этих систем можно с помощью специализированного источника бесперебойного питания SKAT-UPS 2000 RACK исп. E. Основные преимущества перед обычными источниками питания — высокая мощность: до 2000 ВА и возможность обеспечения длительного резерва системы — зависит исключительно от ёмкости АКБ.



SKAT-UPS 2000 RACK исп. E предназначен для защиты электрооборудования пользователя от любых неполадок в сети, включая искажение или пропадание напряжения сети, отклонение частоты питающего напряжения, а также подавления высоковольтных импульсов и высокочастотных помех, поступающих из сети.

Он выполнен по технологии Online (с двойным преобразованием энергии) и обладает наиболее совершенной технологией по обеспечению качественной электроэнергией без перерывов в питании нагрузки при переходе с сетевого режима на автономный режим и наоборот.

Таблица примерного времени резерва, час.

Ёмкость АКБ, Ач Нагрузка, ВА 200 400 600 800 1000 1200 1400 1600 1800 2000

4х40	7 ч	3 ч 30 мин	2 ч 30 мин	1 ч 30 мин	1 ч 20 мин	1 ч	50мин	40 мин	30 мин	20 мин
4х65	10 ч	5 ч 30 мин	4 ч	3 ч	2 ч	1 ч 30 мин	1ч 10мин	50 мин	40 мин	30 мин
4х100	15 ч	8 ч	6 ч	4 ч	3 ч 30мин	3 ч	2 ч 30 мин	2 ч	1 ч 30 мин	1 ч
4х120	20 ч	10 ч	7 ч	5 ч	4 ч	3 ч 30 мин	3 ч	2 ч 30 мин	2 ч	1 ч 30 мин
4х150	24 ч	13 ч	9 ч	6 ч	5 ч	4 ч 30 мин	3 ч 30 мин	3 ч	2 ч 30 мин	2 ч
4х200	32 ч	17 ч	12 ч	9 ч	7 ч	6 ч	5 ч	4 ч 30 мин	4 ч	3 ч 30 мин



Преимущества SKAT-UPS 2000 RACK исп. E

микропроцессорное управление

защита нагрузки от скачков

заряд и защита АКБ

чистый синус на выходе

схемотехника онлайн

длительный резерв (зависит от ёмкости АКБ)

оптимальный заряд АКБ

автоматический переход на резервное питание

гарантия 5 лет

Особенности SKAT-UPS 2000 RACK исп. E

• стабилизированное выходное напряжение в широком диапазоне входного напряжения (см. п.2 таблицы) без перехода на питание от АКБ, что продлевает срок службы АКБ;
• качественное, бесперебойное, эффективное и надёжное питание нагрузок с номинальным напряжением питания 220 В переменного тока и суммарной потребляемой мощностью до 2000 ВА;
• высокая точность стабилизации синусоидального выходного напряжения в сетевом («ОСНОВНОЙ») и автономном («РЕЗЕРВ») режимах;
• многофункциональная защита электрооборудования пользователя от грозовых разрядов, всплесков напряжения и любых других неполадок в электросети, включая искажение или пропадание входного напряжения;
• технология Online, обеспечивающая отсутствие переходных процессов при переключениях из режима «ОСНОВНОЙ» в режим «РЕЗЕРВ» и обратно (отсутствует даже кратковременная пауза);
• правильная синусоидальная форма выходного напряжения;
• стабильная частота выходного напряжения в режиме "РЕЗЕРВ";
• подавление импульсов высоковольтных и высокочастотных помех;
• повышение надёжности системы по обеспечению бесперебойного питания нагрузки за счёт автоматического шунтирования (режим «БАЙПАС»);
• возможность «холодного старта» без ограничений, т.е. изделие можно включить при отсутствии сетевого напряжения и при полной нагрузке, используя питание от заряженных АКБ;
• светодиодная индикация режимов работы и состояния аккумуляторных батарей, а также звуковая сигнализация о разряде и неисправностях;
• длительный автономный режим;
• возможность горячей замены АКБ.

Технические характеристики СКАТ SKAT-UPS 2000 RACK(исп.E) (8955)

Технические характеристики SKAT-UPS 2000 RACK исп. E

№ п/п Наименование параметра Значение параметра

1	Номинальное входное напряжение (Uном), В						220
2	Диапазон входного напряжения без перехода на питание от АКБ при 100% нагрузки, В						160…290
3	Номинальная частота входного напряжения (авто-определение), Гц						50 / 60
4	Диапазон частоты входного напряжения без перехода на питание от АКБ при 100% нагрузки, Гц						45…55 / 55…65
5	Диапазон входного напряжения, в котором изделие может работать в режиме БАЙПАС, без отключения нагрузки, % от Uном						-45%; +25%
6	Входной коэффициент мощности, не менее						0,98
7	Номинальная выходная мощность				Полная, ВА		2000*
					Активная, Вт		1800*
8	Номинальное выходное напряжение, В						220
9	Статическая точность выходного напряжения при изменении нагрузки в пределах 0…100%, %						±3%
10	Частота выходного напряжения (автосинхронизация с частотой напряжения электросети) в режиме питания от АКБ («РЕЗЕРВ»), Гц						50±0,2% или 60±0,2%
11	Выходной коэффициент мощности, не менее						0,9
12	Номинальный ток нагрузки, А						8
13	Максимальный входной ток, А						10,0
14	Форма выходного напряжения						синусоидальная
15	Коэффициент нелинейных искажений выходного напряжения (КИ), %, не более					линейная нагрузка	3
						нелинейная нагрузка	5
16	КПД при номинальной нагрузке, не менее, %		режим «ОСНОВНОЙ»				90
			режим «РЕЗЕРВ»				85
			режим «БАЙПАС»				94
17	Максимальный коэффициент пиковой импульсной нагрузки (крест-фактор)						3:1
18	Перегрузочные способности в режиме «ОСНОВНОЙ» (переключение в режим «БАЙПАС»)					< 108%	длительно, без перехода в режим «БАЙПАС»
						108±5% — 150±5%	через 30 с
						150±5% — 200±5%	через 0,3 с
						> 200±5%	через 0,02 с
19	Перегрузочные способности в режиме «РЕЗЕРВ» (отключение не критичной нагрузки SEGMENT 1)		< 103%				длительно, без отключения не критичной нагрузки
			103±5% — 150±5%				через 30 с
			150±5% — 200±5%				через 0,3 с
			> 200±5%				через 0,02 с
20	Время переключения из режима «ОСНОВНОЙ»	в режим «БАЙПАС», мс, не более					10
		в режим «ECO», мс, не более					10
		в режим «РЕЗЕРВ», мс					0
21	Время переключения из режима «ECO» в режим «РЕЗЕРВ», мс						10
22	Мощность, потребляемая от сети при 100% нагрузке, не более, ВА						2300
23	Мощность, потребляемая изделием от сети без нагрузки и при полностью заряженной АКБ, ВА, не более						150
24	Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
25	Рекомендуемая ёмкость АКБ, Ач						40-200**
26	Количество АКБ, шт.						4
27	Ток заряда АКБ, А, не более						6
28	Величина напряжения на клеммах АКБ, при котором включается сигнализация о скором разряде АКБ в режиме «РЕЗЕРВ», В						21,9
29	Величина напряжения на клеммах АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В						10
30	Габаритные размеры ШхГхВ, не более, мм			без упаковки			440х552х86,5
				в упаковке			520х682х205
31	Масса, НЕТТО (БРУТТО), кг, не более						17,5 (26)
32	Диапазон рабочих температур, °С						0…+40
33	Относительная влажность воздуха (без конденсации), %, не более						90
	ВНИМАНИЕ! Не допускается наличие в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.)
34	Степень защиты оболочкой по ГОСТ 14254-2015						IP20

* Если изделие эксплуатируется при температуре выше +40°С, то при увеличении температуры на 5°С мощность нагрузки следует уменьшить на 12%, запрещается эксплуатация изделия при температуре выше 50°С.

** АКБ в комплект поставки не входят.
