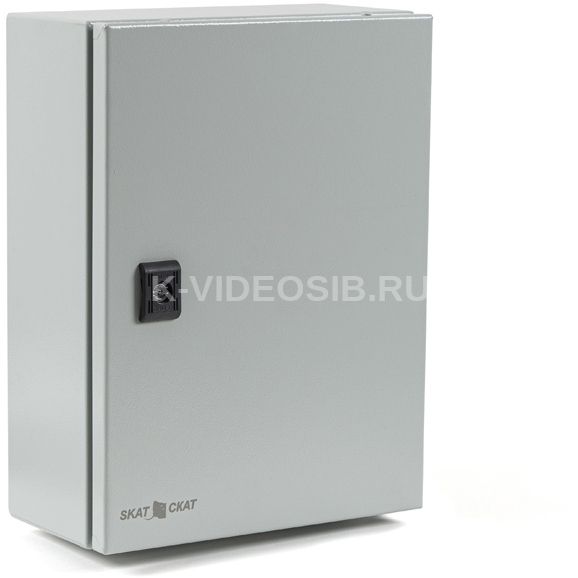

SKAT-V.24/48DC-18 исп.5М (849)

Код: 1261382

Розн. цена: 77 320 руб

Ваша цена: 77 320 руб

Заказ в один клик

Быстрая
доставка

Гарантия
10 лет

Товары
сертифицирован

Описание

Описание SKAT-V.24/48DC-18 исп.5М (849)

Описание SKAT-V.24/48DC-18 исп.5М

Уличный источник бесперебойного питания SKAT-V.24/48DC-18 исп.5М предназначен для питания нагрузок с номинальным напряжением питания 24 В и 48 В постоянного тока и заряда внешней аккумуляторной батареи ёмкостью от 17 до 250 Ач (далее по тексту — АКБ) постоянным током до номинального напряжения 27,5 В (при температуре окружающей среды 25 °C). Максимальная суммарная мощность нагрузок, включая заряд АКБ — 480 Вт. ИБП SKAT-V.24/48DC-18 исп.5M имеет герметичное исполнение и рассчитан на круглосуточный режим работы на открытом воздухе и в помещениях с неблагоприятными условиями эксплуатации (повышенным уровнем влажности и пыли) при температуре окружающей среды от -40 °C до +50 °C и относительной влажности до 100% (при 25 °C). Особенности SKAT-V.24/48DC-18 исп.5М

питание нагрузок стабилизированным напряжением постоянного тока при наличии напряжения в электрической сети, режим «ОСНОВНОЙ» согласно п.2 и п.3 таблицы и суммарной мощностью нагрузок 480 Вт (включая заряд АКБ);

заряд АКБ от питающей сети, напряжением 220 В, 50 Гц согласно п.1 таблицы напряжением заряда АКБ согласно п.4 таблицы (режим «ОСНОВНОЙ») и током заряда в соответствии с п.9 таблицы;

ограничение тока заряда АКБ (п.9 таблицы) и возможность выбора одного из трёх значений тока ограничения;

температурная компенсация напряжения заряда АКБ при наличии питающей сети в соответствии с п.5 таблицы (при применении термодатчика АКБ, входящего в комплект поставки);

автоматический переход в режим резервного питания нагрузок от АКБ постоянным напряжением согласно п.2 таблицы при отключении электрической сети (режим «РЕЗЕРВ»);

электронная защита от перегрева, при этом устройство переходит в режим резервного питания до понижения его температуры ниже заданного значения;

защита от короткого замыкания в нагрузке посредством плавкого предохранителя;

защита от короткого замыкания клемм АКБ;

защита изделия и нагрузки от неправильного подключения (переполюсовки) клемм АКБ посредством плавкого предохранителя;

контроль наличия внешней АКБ;

защита АКБ от глубокого разряда в режиме «РЕЗЕРВ» путём отключения нагрузки от АКБ при снижении напряжения на клеммах АКБ до уровня, указанного в п.11 таблицы;

защита от аварийного повышения выходного напряжения путём автоматического отключения изделия;

светодиодная индикация режима работы изделия светодиодными индикаторами «СЕТЬ» и «ВЫХОД»;

защита питающей сети от короткого замыкания в изделии посредством плавкого предохранителя;

возможность восстановления работоспособности изделия при подключении исправной и заряжённой до напряжения не менее 23 В АКБ и отсутствии напряжения питающей сети («холодный запуск»);

возможность подключения внешнего контакта (тумблера) «ВЫХОД» для оперативного включения/отключения нагрузок;

формирование выходных информационных сигналов в формате «открытый коллектор», далее по тексту – «ОК», для внешних устройств автоматики или цепей индикации;

полная пыле- и влагозащита при неблагоприятных условиях эксплуатации. Вид изделия с открытой дверцей

Технические характеристики SKAT-V.24/48DC-18 исп.5М

Напряжение питающей сети 220 В, частотой 50 Гц с пределами изменения, В: 180…250
Выходное напряжение постоянного тока (Выход 24 В), В : при наличии напряжения сети 220 В, режим «ОСНОВНОЙ» и температуре окружающей среды 25 °C: 27,3…27,7**** при отсутствии напряжения сети 220 В, режим «РЕЗЕРВ»: 21,0…27,5
Выходное напряжение постоянного тока (Выход 48 В), В: 47…48
Напряжение заряда АКБ при наличии сетевого напряжения и температуре окружающей среды 25 °C, В: 27,2…27,5
Коэффициент термокомпенсации напряжения заряда АКБ, мВ/ °C: -38…-40*
Ток нагрузки (Выход 48 В), А, не более: 3
Ток нагрузки (Выход 24 В) A, не более: при наличии сети 220 В, режим ОСНОВНОЙ», включая ток заряда АКБ: 18** от внешней АКБ, режим «РЕЗЕРВ»: 20
ВНИМАНИЕ! Суммарная мощность нагрузок по всем выходам, включая ток АКБ, Вт, не более: 480
Ограничение тока заряда АКБ (устанавливается перемычкой), A: 9,7; 6,9; 3,8
Ток, потребляемый изделием от АКБ в режиме «РЕЗЕРВ» без нагрузки, А, не более: 0,25
Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В: 20,8…21,2
Снижение напряжения заряда АКБ при максимальном токе нагрузке, %, не более: 5
Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном (максимальном суммарном) токе нагрузки и заряда, мВ, не более: Выход 24 В: 150 Выход 48 В: 100
Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более: 20
Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
Рекомендуемая ёмкость АКБ, Ач: 17–250***
Количество АКБ, шт.: 2
Характеристики выходов в формате «открытый коллектор»: напряжение, не более, В: 60 ток, не более, мА: 100
Максимальное сечение провода, зажимаемого в клеммах колодок, мм2, не более : «ВЫХОД» и «АКБ»: 4,0 «СЕТЬ» и «Информационные выходы»: 1,0
Габаритные размеры ШхГхВ, не более, мм : без упаковки: 300х155х430 в упаковке: 340х245х505
Масса, НЕТТО (БРУТТО), не более, кг : 8,4 (9,4)
Диапазон рабочих температур, °С: -40…+50
Относительная влажность воздуха при 25 °С, %, не более: 100 ВНИМАНИЕ! Не допускается наличия в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.)
Степень защиты оболочкой по ГОСТ 14254-96: IP65* Термокомпенсация обеспечивается подключением термодатчика KTY81-120 (входит в комплект поставки). ** Если суммарный ток, потребляемый нагрузками, 18 А и выше, происходит разряд АКБ. *** Значение тока заряда АКБ не должно превышать 20% от значения номинальной ёмкости АКБ, поэтому, для исключения «перезарядки» и термического повреждения АКБ, не рекомендуется использовать аккумуляторные батареи, ёмкостью менее, чем указанно в таблице 2. **** При максимальной нагрузке уровень выходного напряжения падает не более чем на 5%.
