Описание СКАТ SKAT-V.24DC-18 исп.5М (851)

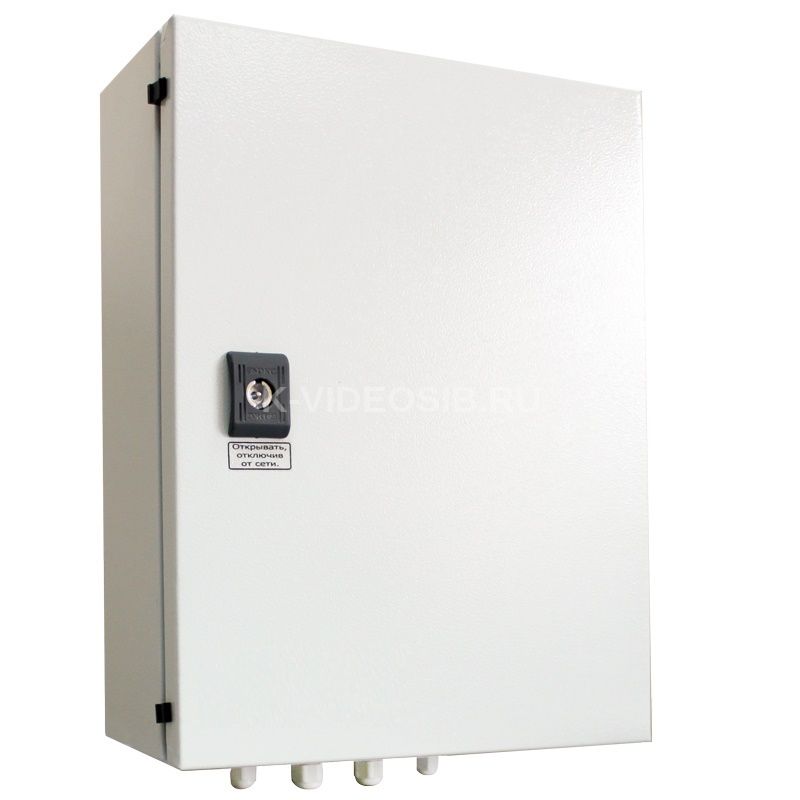

Уличный ИБП СКАТ SKAT-V.24DC-18 исп.5М регулируемый ток заряда АКБ, термокомпенсация тока заряда АКБ. АКБ — внешние, 2 шт. от 17 до 250 Ач  5 информационных выходов о состоянии источника. Электронная защита от перегрева, КЗ выхода и АКБ. Кнопка отключения нагрузки. Диапазон входного напряжения — 170–250 В. Рабочий температурный диапазон — от - 40°С до + 50°С. Мембранный кабельный ввод, замки на дверце.

СКАТ SKAT-V.24DC-18 исп.5М обеспечивает:

питание нагрузок стабилизированным напряжением постоянного тока при наличии напряжения в электрической сети, режим «ОСНОВНОЙ» согласно п.2 таблицы и суммарным током потребления, включая ток заряда АКБ, не более 18 А; заряд АКБ от питающей сети напряжением 220 В, 50 Гц согласно п.1 таблицы напряжением заряда АКБ согласно п.3 таблицы (режим «ОСНОВНОЙ») и током заряда в соответствии с п.6 таблицы; ограничение тока заряда АКБ (п.6 таблицы) и возможность выбора одного из трех значений тока ограничения; температурная компенсация напряжения заряда АКБ при наличии питающей сети в соответствии с п.4 таблицы (при применении термодатчика АКБ, входящего в комплект поставки); автоматический переход в режим резервного питания нагрузок от АКБ постоянным напряжением согласно п.2 таблицы и суммарным током потребления не более 20 А при отключении электрической сети (режим «РЕЗЕРВ»); электронная защита от перегрева, при этом устройство переходит в режим резервного питания до понижения его температуры ниже заданного значения; защита от короткого замыкания в нагрузке посредством плавкого предохранителя; защита от короткого замыкания клемм АКБ; защита изделия и нагрузки от неправильного подключения (переполюсовки) клемм АКБ посредством плавкого предохранителя; контроль наличия внешней АКБ; защита АКБ от глубокого разряда в режиме «РЕЗЕРВ» путём отключения нагрузки от АКБ при снижении напряжения на клеммах АКБ до уровня, указанного в п.8 таблицы; защита от аварийного повышения выходного напряжения путём автоматического отключения изделия; светодиодная индикация режима работы изделия светодиодными индикаторами «СЕТЬ» и «ВЫХОД»; защита питающей сети от короткого замыкания в изделии посредством плавкого предохранителя; возможность восстановления работоспособности изделия при подключении исправной и заряженной до напряжения не менее 23  В АКБ и отсутствии напряжения питающей сети («холодный запуск»); возможность подключения внешнего контакта (тумблера) «ВЫХОД» для оперативного включения/отключения нагрузок; формирование выходных информационных сигналов в формате «открытый коллектор», далее по тексту — «ОК» для внешних устройств автоматики или цепей индикации; полная пыле- и влагозащита при неблагоприятных условиях эксплуатации.

Технические характеристики СКАТ SKAT-V.24DC-18 исп.5М (851)

Напряжение питающей сети 220 В, частотой 50 Гц с пределами изменения, В    180…250 Выходное напряжение постоянного тока, В    при наличии напряжения сети 220 В, режим «ОСНОВНОЙ» и температуре окружающей среды  25 °C    27,3 …27,7**** при отсутствии напряжения сети    220 В, режим «РЕЗЕРВ»    21,0…27,5 Напряжение заряда АКБ при наличии сетевого напряжения и температуре окружающей среды 25°C, В    27,2…27,5 Коэффициент термокомпенсации  напряжения заряда АКБ, мВ/ °C    -38…-40* Ток нагрузки, A, не более    при наличии сети 220 В, режим ОСНОВНОЙ», включая ток заряда АКБ    18** от внешней АКБ, режим «РЕЗЕРВ»    20 Ограничение тока заряда АКБ (устанавливается перемычкой), A 9,7; 6,9; 3,8 Ток, потребляемый изделием от АКБ в режиме «РЕЗЕРВ» без нагрузки, А, не более    0,25 Величина напряжения на АКБ, при котором происходит автоматическое отключение  нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В    20,8…21,2 Снижение напряжения заряда АКБ при максимальном токе нагрузке, %, не более    5 Величина напряжения пульсаций с удвоенной частотой сети  (от пика до пика) при номинальном (максимальном суммарном) токе нагрузки и заряда, мВ,  не более    150 Мощность, потребляемая изделием от  сети без нагрузки и АКБ, ВА, не более    20 Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В Рекомендуемая ёмкость АКБ, Ач    17—100*** Количество АКБ, шт.    2 Характеристики выходов  в формате «открытый коллектор»    напряжение, не более, В    60 ток, не более, мА    100  Максимальное сечение провода, зажимаемого в клеммах колодок, мм2, не более    «ВЫХОД» и «АКБ    4 «СЕТЬ» и «Информационные выходы»    1 Габаритные размеры ШхГхВ, не более, мм    без упаковки    300х155х430 в упаковке    340х245х505 Масса, НЕТТО (БРУТТО), не более, кг    8,3 (9,3) Диапазон рабочих температур, °С    -40…+50 Относительная влажность воздуха при 25 °С, %, не более    100 Степень защиты оболочкой по ГОСТ 14254-96    IP65
