Описание СТ-ПЕРИМЕТР АНТИРИС-24-80В- 01-К

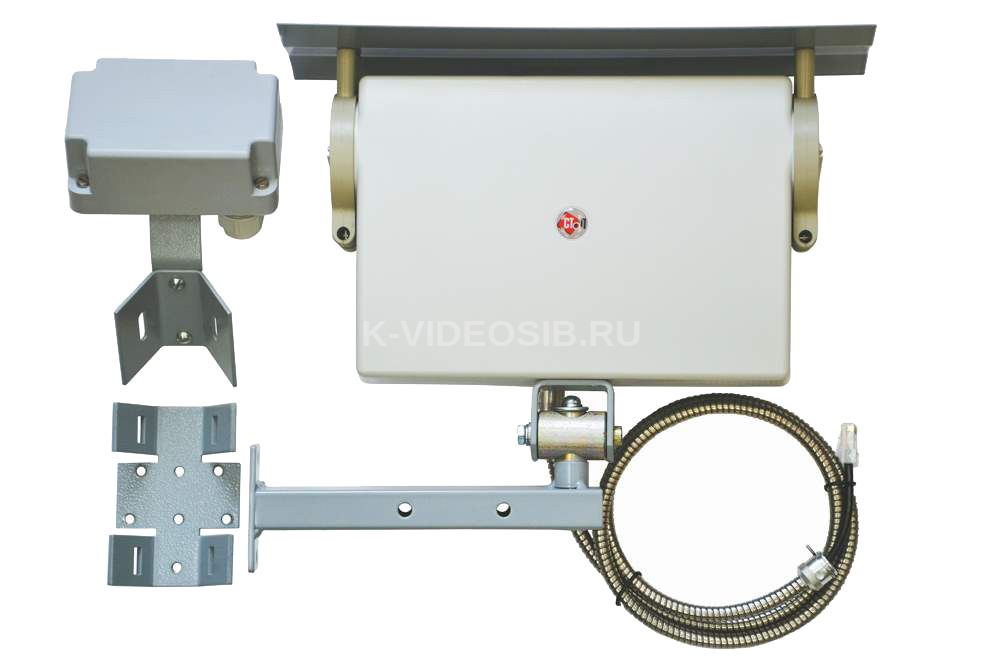

Извещатели охранные радиоволновые СТ-ПЕРИМЕТР АНТИРИС-24-80В- 01-К во взрывозащищенном исполнении, в комплекте с КМЧ-4, включают в себя приемопередатчик, коробку распределительную, барьер искробезопасности и дополнительные составные части (монтажные части и т.д.), обеспечивающие применение извещателей в различных условиях. Извещатель представляет собой автоматический однопозиционный радиолокатор, обеспечивающий обнаружение движения человека в ЗО и формирование при этом извещения о тревоге путем размыкания цепи шлейфа сигнализации.

Извещатели выполнены во взрывозащищенном исполнении с видом взрывозащиты «искробезопасная электрическая цепь «i» уровня «ib» по ГОСТ 31610.11-2014 (IEC 60079-11:2011) и могут устанавливаться во взрывоопасных зонах класса 1 по ГОСТ IEC 60079-10-1-2013, где возможно образование взрывоопасных смесей категории IIВ температурного класса Т6 включительно по ГОСТ 31610.0-2014 (IEC 60079-0:2011)).

Извещатели АНТИРИС-24-80В-01 отличаются узкой диаграммой направленности антенн в горизонтальной плоскости и соответственно малой шириной ЗО. Они предназначены преимущественно для охраны участков периметра, на которых невозможна или нецелесообразна установка второй позиции, а также на участках с повышенными требованиями по обнаружению нарушителя.

Извещатели АНТИРИС-24-80В-01 устойчивы к воздействию движения: – человека параллельно оси ЗО на расстоянии от оси ЗО, превышающем ширину ЗО; – автотранспорта параллельно оси ЗО на расстоянии от оси ЗО, превышающем удвоенную ширину ЗО; – автотранспорта перпендикулярно оси ЗО на расстоянии, превышающем установленную дальность действия на 5 м.

Извещатели имеет пылебрызгозащищенное исполнение. Электропитание извещателей осуществляется от источника постоянного тока номинальным напряжением от 16 до 24 В при амплитуде пульсаций не более 0,3 В. Извещатели защищены от переполюсовки питающих напряжений в результате ошибочных действий персонала.

Извещатели АНТИРИС-24-80В-01 имеют зону неустойчивого обнаружения на расстоянии до 3 м от приемопередатчика (в ближней зоне).

Технические характеристики СТ-ПЕРИМЕТР АНТИРИС-24-80В- 01-К

Диапазон обнаруживаемых скоростей движения человека, м/с - от 0,1 до 8 Длина ЗО при максимальной дальности, м, не менее - 80  Длина ЗО при минимальной дальности, м, не более - 12 Максимальная ширина ЗО (в горизонтальной плоскости при максимальной дальности), м - не более 3,2 Максимальная ширина ЗО (в вертикальной плоскости при максимальной дальности), м, не менее - 10 Диапазон рабочих напряжений питания, В - от 17 до 30 Потребляемый ток при напряжении питания 24 В (с БИБ и КР), мА, не более  - 150 Время готовности после включения питания, с, не более - 60 Параметры сигнала, коммутируемого контактами выходной цепи: – ток, постоянный или переменный, мА, не более - 100 –амплитудное напряжение, В, не более - 30 Параметры сигнала ДК: ток, потребляемый по цепи ДК, мА, не более - 15 напряжение импульса, В - 8-30 длительность импульса, с, не менее - 2 Длительность извещения о тревоге, с, не менее - 2 Рабочая частота, МГц - 24150 ± 100 Мощность на выходе ПРД, Вт, не более - 0,001 Габаритные размеры приемопередатчика с кронштейном и с козырьком, мм, не более - 315х280х94 Масса извещателя в упаковке, кг, не более - 4,6 Средний срок службы извещателя, лет, не менее - 8 Среднее время наработки на отказ, ч, не менее - 60000 Вероятность возникновения отказа, приводящего к ложной тревоге, за 1000 ч, не более - 0,01 Вероятность обнаружения, не менее - 0,98
