Описание СТ-ПЕРИМЕТР АНТИРИС-5.8-40В- 01-К

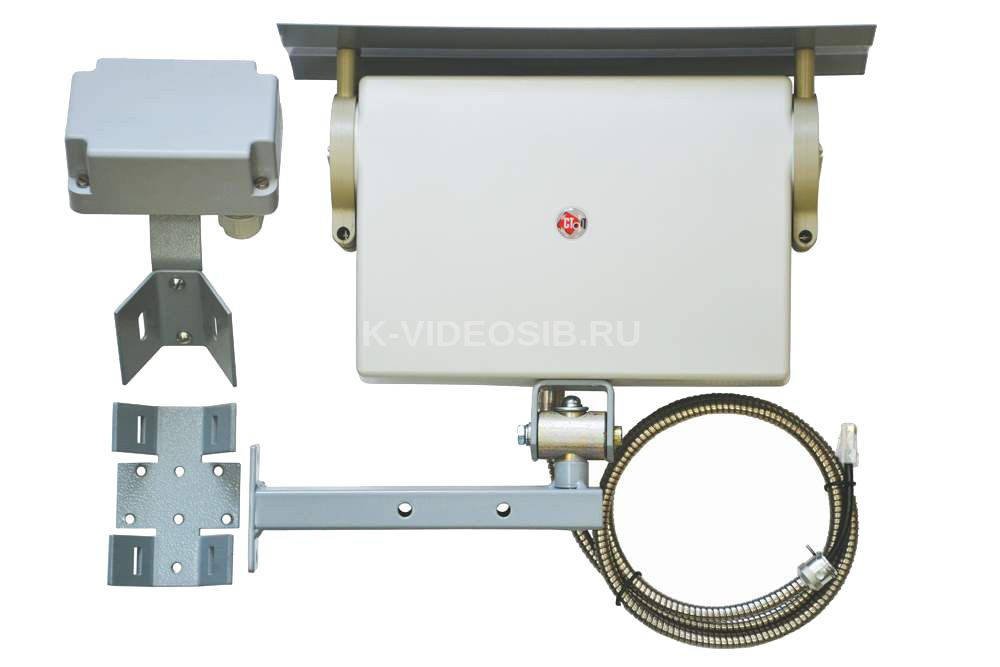

Извещатели охранные радиоволновые СТ-ПЕРИМЕТР АНТИРИС-5.8-40В- 01-К во взрывозащищенном исполнении в комплекте с КМЧ-4 включают в себя приемопередатчик, коробку распределительную, барьер искробезопасности и дополнительные составные части (монтажные части и т.д.), обеспечивающие применение извещателей в различных условиях. Извещатели выполнены во взрывозащищенном исполнении с видом взрывозащиты «искробезопасная электрическая цепь «i» уровня «ib» по ГОСТ 31610.11-2014 (IEC 60079-11:2011) и могут устанавливаться во взрывоопасных зонах класса 1 по ГОСТ IEC 60079-10-1-2013, где возможно образование взрывоопасных смесей категории IIВ температурного класса Т6 включительно по ГОСТ 31610.0-2014 (IEC 60079-0:2011)).

Каждый извещатель состоит из приемопередатчика и КР, располагающихся во взрывоопасной зоне, а также БИБ, располагающегося вне взрывоопасной зоны.  КР располагается вблизи приемопередатчика и соединена с ним специальным кабелем, обеспечивающими перемещение приемопередатчика по высоте. Длина кабеля, соединяющего приемопередатчик и КР, составляет 1м. Кабель защищен антивандальным металлорукавом. В КР отсутствуют сосредоточенные емкости и индуктивности за исключением конструктивных.

Извещатель представляет собой автоматический однопозиционный радиолокатор, обеспечивающий обнаружение движения человека в ЗО и формирование при этом извещения о тревоге путем размыкания цепи шлейфа сигнализации.

Извещатель АНТИРИС-5.8-40В-01 отличается более широкой диаграммой направленности антенн в горизонтальной плоскости и большей устойчивостью к помехам, вызываемым вибрациями приемопередатчика и предметами в ЗО. Извещатель АНТИРИС-5.8-40В-01 предназначен для охраны площадок.

Извещатель АНТИРИС-5.8-40В-01 устойчив к воздействию движения: – человека за пределами ЗО на расстоянии от ее границы более 5 м; – автотранспорта за пределами ЗО на расстоянии от ее границы более 10 м.

Извещатели АНТИРИС-5.8-40В-01 имеют зону неустойчивого обнаружения на расстоянии до 0,5 м от приемопередатчика.

Технические характеристики СТ-ПЕРИМЕТР АНТИРИС-5.8-40В- 01-К

Диапазон обнаруживаемых скоростей движения человека, м/с - от 0,1 до 6 Длина обнаруживаемого перемещения человека в ЗО, м, не более - 2 Длина ЗО при максимальной дальности, м, не менее - 40  Длина ЗО при минимальной дальности, м, не более - 6 Максимальная ширина ЗО (в горизонтальной плоскости при максимальной дальности), м - не менее 20 Максимальная ширина ЗО (в вертикальной плоскости при максимальной дальности), м, не менее - 20 Диапазон рабочих напряжений питания, В - от 17 до 30  Потребляемый ток при напряжении питания 24 В (с БИБ и КР), мА, не более - 150 Время готовности после включения питания, с, не более - 60 Параметры сигнала, коммутируемого контактами выходной цепи: – ток, постоянный или переменный, мА, не более - 100 –амплитудное напряжение, В, не более - 30 Параметры сигнала ДК: ток, потребляемый по цепи ДК, мА, не более - 15 напряжение импульса, В - 8-30 длительность импульса, с, не менее - 2 Длительность извещения о тревоге, с, не менее - 2 Рабочая частота, МГц - 5775 ± 50 Мощность на выходе ПРД, Вт, не более - 0,001 Габаритные размеры приемопередатчика с кронштейном и с козырьком, мм, не более - 315х280х94 Масса извещателя в упаковке, кг, не более - 4,6 Средний срок службы извещателя, лет, не менее - 8 Среднее время наработки на отказ, ч, не менее - 60000 Вероятность возникновения отказа, приводящего к ложной тревоге, за 1000 ч, не более 0,01 Вероятность обнаружения, не менее - 0,98
