Описание СТ-ПЕРИМЕТР АНТИРИС-5.8-20В- 01-С1

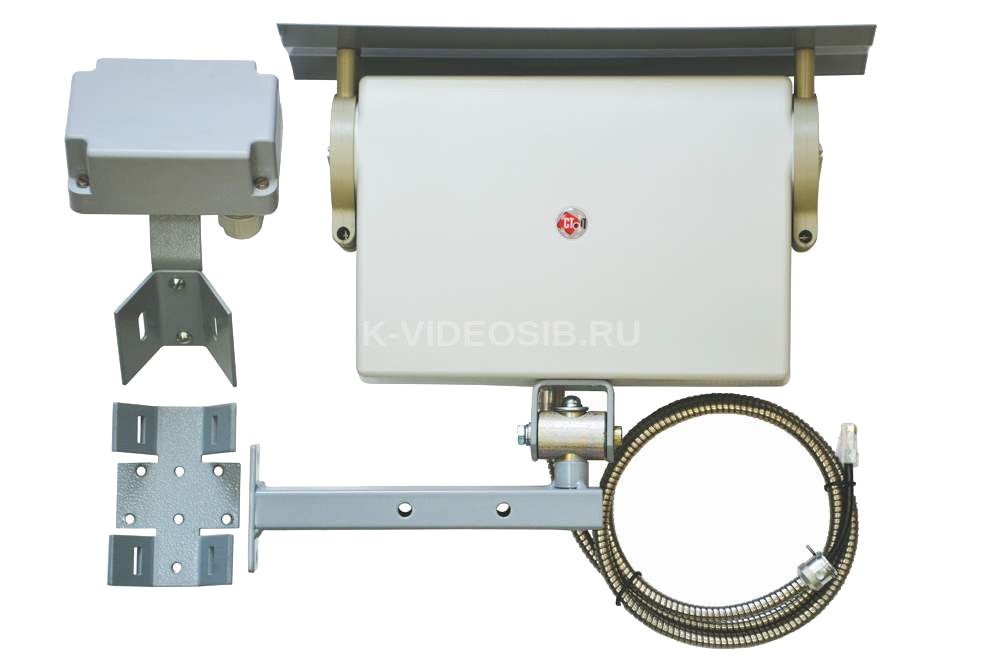

СТ-ПЕРИМЕТР АНТИРИС-5.8-20В- 01-С1 - извещатели охранные радиоволновые АНТИРИС во взрывозащищенном исполнении в комплекте с КМЧ-6 включают в себя приемопередатчик, коробку распределительную, барьер искробезопасности и дополнительные составные части (монтажные части и т.д.), обеспечивающие применение извещателей в различных условиях. В комплекте с КМЧ-6

Извещатели выполнены во взрывозащищенном исполнении с видом взрывозащиты «искробезопасная электрическая цепь «i» уровня «ib».

Каждый извещатель состоит из приемопередатчика и КР, располагающихся во взрывоопасной зоне, а также БИБ, располагающегося вне взрывоопасной зоны. КР располагается вблизи приемопередатчика и соединена с ним специальным кабелем, обеспечивающими перемещение приемопередатчика по высоте. Длина кабеля, соединяющего приемопередатчик и КР, составляет 1м. Кабель защищен антивандальным металлорукавом. В КР отсутствуют сосредоточенные емкости и индуктивности за исключением конструктивных.

Извещатель АНТИРИС-5.8-20В-01 имеет наименьшую дальность действия и форму ЗО, оптимизированную для охраны небольших участков периметра (участков вдоль ворот калиток и т.п.).

Извещатель обеспечивают непрерывную круглосуточную работу, сохраняет работоспособность и не выдает извещение о тревоге при:

• воздействии осадков в виде дождя и снега интенсивностью до 40 мм/час для извещателя АНТИРИС-5,8-20В-01 и до 30 мм/час для остальных извещателей;
• воздействии солнечной радиации до 1125 Вт/м2 ;
• воздействии ветра со скоростью до 30 м/с с порывами до 40 м/с для извещателя АНТИРИС-5,8-20В-01 и до 20 м/с с порывами до 40 м/с для остальных извещателей;
• толщине обледенения до 5 мм при скорости ветра 10 м/с;
• высоте травяного покрова до 0,2 м, до 0,3 м для извещателя АНТИРИС-5.8-20В-01.

Извещатели устойчивы к воздействию следующих помех:

• движение в ЗО одиночных мелких животных или птиц размерами не более кошки;
• грозовые импульсы с пиковым значением наведенного тока до 50 А длительностью до 1 мс;
• излучение УКВ радиостанций диапазона 433 МГц и сотового телефона на расстоянии более 0,5 м от приемопередатчика.

Извещатели АНТИРИС-24-80В-01, АНТИРИС-24-40В-01, АНТИРИС-5.8-20В-01 устойчивы к воздействию движения: – человека параллельно оси ЗО на расстоянии от оси ЗО, превышающем ширину ЗО; – автотранспорта параллельно оси ЗО на расстоянии от оси ЗО, превышающем удвоенную ширину ЗО; – автотранспорта перпендикулярно оси ЗО на расстоянии, превышающем установленную дальность действия на 10 м для АНТИРИС-24- 80В-01, на 5 м – для АНТИРИС-24-40В-01, на 2,5 м – для АНТИРИС-5.8-20В-01.

Извещатели имеют зону неустойчивого обнаружения на расстоянии до 0,5 м от приемопередатчика.

Технические характеристики СТ-ПЕРИМЕТР АНТИРИС-5.8-20В- 01-С1

Функционал - Извещатель охранный радиоволновой взрывозащищенное исполнение Арктическое исполнение (-60°С) - Нет Взрывозащищенное исполнение - Да Наличие Bluetooth - Нет Ширина зоны обнаружения, м - 0,5 Диапазон обнаруживаемых скоростей движения человека, м/с от 0,1 до 6,0 Длина ЗО при максимальной дальности, м, не менее - 20 Длина ЗО при минимальной дальности, м, не более - 3 Максимальная ширина ЗО (в горизонтальной плоскости при максимальной дальности), м - не более 2,5 Максимальная ширина ЗО (в вертикальной плоскости при максимальной дальности), м, не менее: 6 Диапазон рабочих напряжений питания, В - от 17 до 30 Потребляемый ток при напряжении питания 24 В (с БИБ и КР), мА, не более - 150 Время готовности после включения питания, с, не более - 60 Длительность извещения о тревоге, с, не менее - 2 Рабочая частота, МГц  - 5775 ± 50 Масса извещателя в упаковке, кг, не более - 4,6 Средний срок службы извещателя, лет, не менее - 8 Среднее время наработки на отказ, ч, не менее - 60000
