Описание Штиль ST1103SL

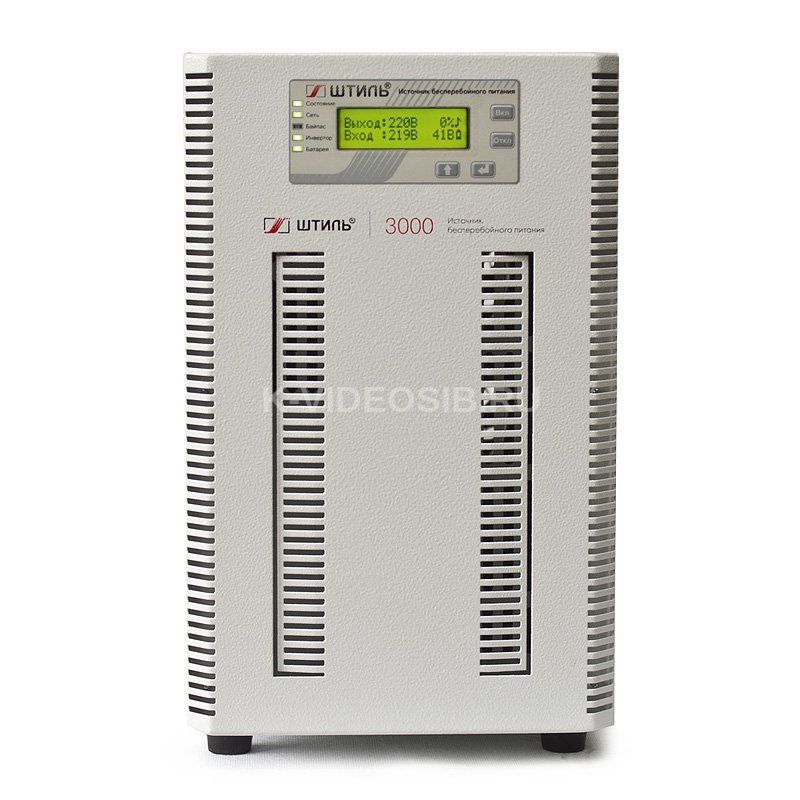

Штиль ST 1103SL - Однофазный ИБП переменного напряжения, мощностью 3/2,7 (кВА/кВт).

Особенности модели:

• Топология: on-line (двойного преобразования);
• Исполнение: напольное (Tower);
• Аккумуляторные батареи: встроенные, возможность подключения внешних АБ;
• Конфигурация: однофазный вход, однофазный выход;
• Диапазон входного напряжения: 90-295 В;
• Выходное напряжение: 220 В ± 2% (опционально 230 В, 240 В);
• Интерфейсы: RS-232, USB, Ethernet, RS-485, «сухие» контакты;
• Протоколы: Web/SNMP/Modbus TCP/протокол Штиль и др.;
• Гарантия: 2 года;
• Страна производитель: РФ.

  Однофазные on-line ИБП Штиль серии ST-SL 1-3 кВА

  Однофазные источники бесперебойного питания Штиль серии ST-SL 1-3 кВА топологии on-line предназначены для защиты компьютеров, серверов, сетевого оборудования, торговых терминалов, банкоматов, систем безопасности и других чувствительных к электропитанию электронных устройств в домах, коттеджах и небольших офисах.

  Благодаря применению принципа высокочастотного двойного преобразования энергии (напряжения) и уникальных алгоритмов управления на базе цифрового сигнального микропроцессора, ИБП обеспечивает стабильную (без перерывов в питании нагрузки при переходе с сетевого режима работы в автономный режим) подачу напряжения идеальной синусоидальной формы, надежно защищая ответственные нагрузки от всех неполадок в сети электропитания: повышенного и пониженного входного напряжения, высоковольтных выбросов и провалов входного напряжения, электрических помех и колебаний частоты.

  Модели этой серии выполнены в компактном корпусе для напольной установки (исполнение Tower), оснащены панелью управления с ЖК-дисплеем и светодиодными индикаторами для контроля состояния и настройки ИБП без подключения к ПК, поддерживают расширенный функционал управления аккумуляторными батареями, имеют широкий выбор коммуникационных интерфейсов: RS-232, USB, Ethernet, RS-485, «сухие» контакты (подробнее о картах мониторинга).

  Автономная работа

  ИБП данной серии также содержат встроенное зарядное устройство, рассчитанное на ток до 1 А, и встроенные 9 Ач аккумуляторные батареи (см. структурную схему ниже), которые обеспечивают стандартное минимальное время автономной работы (до 6 мин при 100% нагрузке). Возможность подключения дополнительных внешних батарейных модулей позволяет увеличить время автономной работы до нескольких часов. Для ответственных приложений с длительным временем автономной работы советуем рассмотреть on-line ИБП Штиль серии ST-L 1-3 кВА, которые оснащены более мощным встроенным зарядным устройством, рассчитанным на ток до 5 А.

  Структурная схема ИБП Штиль серии ST-SL 1-3 кВА со встроенными АБ

  Высокая надежность

• «on-line» топология (безразрывное переключение нагрузки на питание от АБ, идеальное синусоидальное выходное напряжение);
• Широкий предельный диапазон входного напряжения без перехода ИБП в автономный режим - 90-295 В;
• Коррекция входного коэффициента мощности;
• Полное цифровое управление на основе высокопроизводительного цифрового сигнального процессора (DSP – Digital Signal Processor);
• Защита от перегрузки, перегрева, короткого замыкания, повышенного и пониженного входного напряжения, электрических помех в сети электропитания, высоковольтных выбросов, колебаний частоты, переходных процессов при коммутации и нелинейных искажений;
• Совместимость в работе с дизель генераторными установками (ДГУ);

  Функциональность

• Панель управления с ЖК-дисплеем и светодиодными индикаторами для контроля состояния и настройки ИБП без подключения к ПК;
• Светодиодный дисплей как опция;
• Широкие возможности локального и удаленного мониторинга и управления ИБП (опционально): - Интерфейс RS-232; - USB порт; - Непрограммируемые и программируемые «сухие» контакты; - Интерфейсы Ethernet (поддержка протоколов: Web/SNMP/SMTP/Modbus TCP и др.) и RS-485 (протокол Modbus RTU); - Порт EPO для дистанционного аварийного отключения ИБП; - ПО для мониторинга одного ИБП (Shut Down Manager); - ПО для мониторинга множества ИБП (Shtyl Device Manager и Система дистанционного контроля и управления (СДКУ)).
• Плавный пуск;

  Повышенная эксплуатационная готовность

• Встроенные аккумуляторные батареи обеспечивают до 6 мин времени автономной работы (при 100% нагрузке);
• Полный набор функций контроля батарей (мониторинг состояния, тестирование ёмкости, защита от глубокого разряда, термокомпенсация заряда и контроль АБ по "средней" точке как дополнительные опции);
• Автоматический перезапуск при восстановлении после аварий, включая КЗ, перегрев, перегрузку, а также глубокий разряд батарей (при повторном появлении сети);
• Функция «холодного» старта, позволяющая запускать ИБП от АБ при отсутствии входной сети переменного тока
• Самодиагностика при запуске устройства и во время работы;
• Встроенный автоматический байпас;
• Опциональная установка модуля внешнего байпаса настенного исполнения позволяет выполнять настройку, сервисное обслуживание, ремонт и замену ИБП без прекращения подачи электропитания к подключённому оборудованию;

  Энергоэффективная работа

• Выходной коэффициент мощности 0,9 гарантирует эффективное питание мощных нагрузок;
• Входной коэффициент мощности равный 0,99 и малый коэффициент нелинейных искажений тока (до 2,5 % при линейной нагрузке) сокращают расходы на компенсацию реактивной мощности и фильтрацию в сети питания;
• КПД до 95% при работе в режиме on-line (99% в режимах ECO и байпас) обеспечивает значительное энергосбережение;
• Широкий предельный диапазон входного напряжения без перехода ИБП в автономный режим (при условии, что выходная мощность для нагрузки будет находиться в допустимых пределах) позволяет реже использовать энергию батарей, что продлевает срок их службы;
• Поддержка режима работы ECO обеспечивает максимальную экономию энергии в условиях относительно качественного электропитания;
• Интеллектуальная работа вентилятора обеспечивает регулировку скорости вращения вентилятора в зависимости от уровня нагрузки, что позволяет существенно увеличить срок службы вентиляторов, а также уменьшить уровень шума.

  Комплектация:

  1. ИБП переменного тока - 1 шт.
  2. Встроенные аккумуляторные батареи (12 В, 9 Ач) - 8 шт.
  3. Сетевой шнур "Вилка Schuko - C19" 1,8 м - 1 шт.
  4. Кабель нагрузки "C14 - C13" 1,5 м - 1 шт.
  5. Руководство по эксплуатации - 1 шт.
