Описание STELBERRY M-215HD

Микрофон STELBERRY M-215HD устанавливается на потолок или стену и подключается к аудиовходу IP камеры. Основным отличием потолочного микрофона STELBERRY M-215HD является возможность подключения наушников с разъёмом jack 3,5 мм. Также STELBERRY M-215HD может подключаться к линейному аудиовходу видеорегистратора или аудиорегистратора. Для работы микрофона требуется питание от 7,5 до 16 Вольт. Микрофон оснащен системой автоматической регулировки усиления (АРУ), поэтому он одинаково хорошо слышит как тихие, так и громкие разговоры собеседников. Встроенный речевой фильтр ослабляет низкие и высокие звуковые частоты, существенно повышая разборчивость человеческой речи.

Особенности микрофона STELBERRY M-215HD

• Возможность подключения наушников
• Высокая чувствительность
• Низкий уровень собственных шумов микрофона
• Фильтрация низких и высоких частот
• Высокая разборчивость речи при записи разговоров
• Подключается к любым IP-камерам или видеорегистраторам на линейный аудиовход
• Автоматическая Регулировка Усиления (АРУ)

Главной отличительной особенностью микрофона STELBERRY M-215HD является возможность подключения проводных наушников с разъёмом Jack 3,5 мм. Разъём для подключения наушников располагается сбоку микрофона. Возможность подключения наушников даёт огромные преимущества при установке микрофона.

Вы можете контролировать качество звука и разборчивость разговоров, даже не подключая микрофон к IP камере. Но самое главное - можно очень быстро найти наиболее оптимальное место расположения микрофона и услышать в наушниках звук, который потом будет записываться при помощи IP камеры, видеорегистратора или аудиорегистратора.

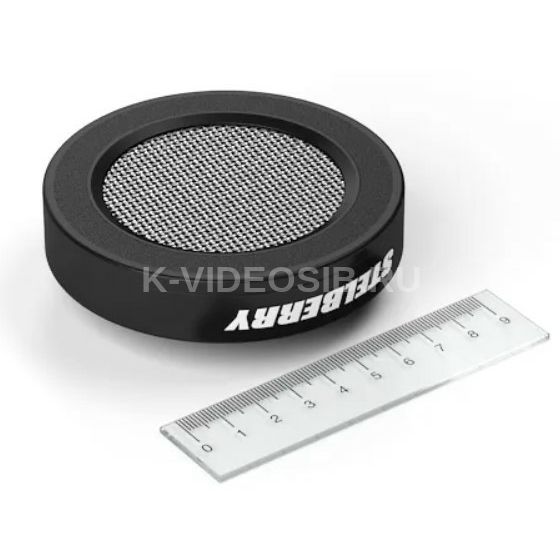

Микрофон STELBERRY M-215HD гармонично смотрится на потолке и устанавливается над зоной, в которой необходимо записывать разговоры. Благодаря небольшим габаритам, микрофон гармонично вписывается в интерьер любого офиса.

Если микрофон устанавливается на подвесной потолок, то кабель можно завести за потолочные панели. В случае обычного потолка, конструкция микрофона позволяет отвести кабель сбоку и расположить его в коробе.

Мы предусмотрели очень удобную конструкцию монтажа и крепления потолочно-настенного микрофона Микрофон STELBERRY M-215HD. В комплекте идёт набор крепежа, при помощи которого необходимо закрепить кронштейн микрофона. Затем подключаем кабель и устанавливаем микрофон на кронштейн и поворачиваем его по часовой стрелке. Всё очень просто и удобно.

Отдельно хочется отметить конструкцию кронштейна. Мы предусмотрели вывод кабеля как вверх, так и сбоку. Вывод кабеля вверх применяется при установке микрофона STELBERRY M-215HD на подвесной потолок. Боковой вывод кабеля актуален при установке микрофона на обычный потолок или при креплении на стену.

Если потолок в помещении высокий, то расстояние до объекта становится большим и, как следствие, разборчивость разговоров может снизиться. В этом случае, микрофон можно установить на стене, в той зоне, где необходимо производить запись разговоров. В микрофоне STELBERRY M-215HD для настенного крепления предусмотрен вывод кабеля сбоку.

Также, настенное расположение микрофона значительно улучшит качество записываемых разговоров, если в помещении высокий уровень шума. В данном случае работает правило: чем ближе микрофон к источнику звука, тем выше качество записи разговоров и разборчивость речи.

Микрофон STELBERRY M-215HD оснащён звуковым процессором нового поколения. Процессор предусиливает сигнал с микрофонного капсюля при помощи сверхмалошумящего предусилителя. Затем ослабляются низкие и высокие частоты по логарифмической шкале, и сигнал становится приспособленным к частотным характеристикам человеческого уха.

Фильтрация позволяет избавится от частот, которые человек слабо воспринимает и, что особенно важно, эти частоты не будут влиять на работу автоматической регулировки усиления. На входном и выходном этапах фильтрации, если включена автоматическая регулировка усиления, звуковым процессором производится нормализация аудиосигнала до заданного уровня, и затем, в финале, производится его усиление до заданного значения.

Для коммутации потолочного микрофона STELBERRY M-215HD мы применили удобные винтовые разъёмы, к которым можно подключать кабели с экраном. Применение винтовых разъёмов с шагом 5 миллиметров позволило существенно упростить коммутацию кабелей.

Мы понимаем, что подключение кабелей к микрофону под потолком влечёт за собой некоторые неудобства, поэтому предусмотрели в корпусе STELBERRY M-215HD направляющие желоба для кабеля, которые позволят легко направить провода в отверстия коммутационной колодки.

Сзади микрофона STELBERRY M-215HD расположены винтовые колодки для коммутации. В случае, если применяется отдельный источник питания, то на первую (питание) и вторую (общий) колодку подключается кабель от источника, а к третьей (общий) и четвёртой (аудиовыход) колодкам подключается кабель, который идёт на аудиовход записывающего устройства.

Для того, чтобы звук от активного микрофона дошёл в неизменном виде до IP камеры, видеорегистратора или аудиорегистратора, необходимо применять экранированный кабель. Причём в экране должна быть только одна жила - та по которой мы будем передавать аудиосигнал. Лучше всего для этих целей подходят комбинированные кабели, например КВК, ШВЭП, ШВЭВ, ШСМ 4х0,08.

В случае, если микрофон необходимо подключить к IP камере, которая питается по PoE, то для этих целей лучше всего применять проходной PoE-сплиттер STELBERRY MX-225. На схеме представлен сплиттер 2020 модельного года с удобной коммутацией (предыдущая модель имела только выход питания). Сплиттер устанавливается в разрез сетевого кабеля, идущего к камере. На первые три клеммы подключается микрофон, а оставшиеся две клеммы являются линейным аудиовыходом, который необходимо подключить к аудиовходу камеры.

Микрофон подключайте экранированным кабелем, например ШСМ 4х0,08. Важно, чтобы аудиовыход микрофона подключался к экранированной жиле, а общий к экрану. Если сплиттер расположен рядом с камерой, то подключение к аудиовходу камеры можно производить неэкранированным кабелем.

Технические характеристики STELBERRY M-215HD

Полоса пропускания (после цифровой обработки)    270...4000 Гц Отношение сигнал/шум    75 дБ Тип микрофонного капсюля    HD Адаптивное шумоподавление    нет Ветровая защита    есть Длина линии    до 300 метров Выход для наушников    есть АРУ    есть Уровень выходного сигнала    1 Вольт Материал корпуса    Пластик Цвет корпуса    Чёрный Питание    7,5...16 Вольт Потребление    20 мА Габариты    Ø90х30 мм Вес    70 грамм Диапазон рабочих температур    0...+40° С
