Описание STELBERRY M-65

STELBERRY M-65 - всенаправленный корпусной активный микрофон для систем видеонаблюдения и записи разговоров с широким частотным диапазоном. STELBERRY M-65 является новым видом микрофона для видеонаблюдения, прежде всего благодаря внешнему виду и способу крепления и монтажа. Миниатюрный корпус позволяет установить его в любом месте помещения, а монтаж микрофона осуществляется на любую поверхность при помощи набора крепежа, идущего в комплекте. Микрофон может применяться для записи разговоров в офисе или записи разговоров в помещении.

STELBERRY M-65 может подключаться аудиовходу IP-камеры, аудиорегистратора или видеорегистратора. Для качественной и уверенной записи разговоров в помещении, 4 микрофона STELBERRY M-65 размещаются по углам комнаты, на высоте 1-1,5 метров от пола и подключаются к аудиомикшеру STELBERRY MX-320, который смешивает сигналы с этих микрофонов, а выход микшера подключается к аудиовходу IP-камеры, аудиорегистратора или видеорегистратора. В микрофоне STELBERRY M-65 применяется MEMS-капсюль, благодаря чему качество звука приближается к студийному, поэтому при прослушивании микрофона создаётся впечатление, что говорящий человек находится рядом с вами.

Удобный и простой монтаж на любые поверхности Совместимость с любыми IP-камерами и видеорегистраторами, имеющими аудиовход Отключаемая быстродействующая автоматическая регулировка усиления (АРУ) Переключатель низкоомного выхода ( низкоомный выход включается при подключении микрофона к недорогим IP-камерам с автоматическим определением типа входного сигнала) Широкий частотный диапазон 80...16000 Гц Регулировка чувствительности может применяться для записи разговоров в помещении с низким уровнем шумов может применяться для записи разговоров в офисе.

MEMS микрофон обеспечивает высокое качество звука и точно передаёт звуковую картину окружающей среды. Низкий уровень шумов позволяет услышать даже незначительные звуки, что особенно важно при записи разговоров в офисе. Широкая полоса пропускания позволяет передать весь спектр голоса и звуков при записи разговоров в помещении.Регулировка чувствительности позволяет очень точно настроить качество звука под любые типы помещений с различным уровнем громкости разговоров и окружающих шумов, а также отрегулировать уровень звука, в случае если STELBERRY M-65 применяется в качестве внешнего микрофона для камеры видеонаблюдения. Включение и отключение АРУ позволяет выбрать наиболее предпочтительный режим работы микрофона для видеонаблюдения.

Например, в помещении с постоянным уровнем разговоров и окружающего шума, АРУ нужно отключить. Всенаправленность позволяет слышать разговоры о всех направлений, что особенно актуально, при записи разговоров в офисе, где сотрудники могут перемещаться по помещению. Высокий порог внешнего давления позволяет микрофону передавать даже очень громкие звуки без искажений при включенной АРУ. Широкий диапазон питания позволяет не только применять различные блоки питания, но и гарантирует работоспособность микрофона на больших расстояниях.

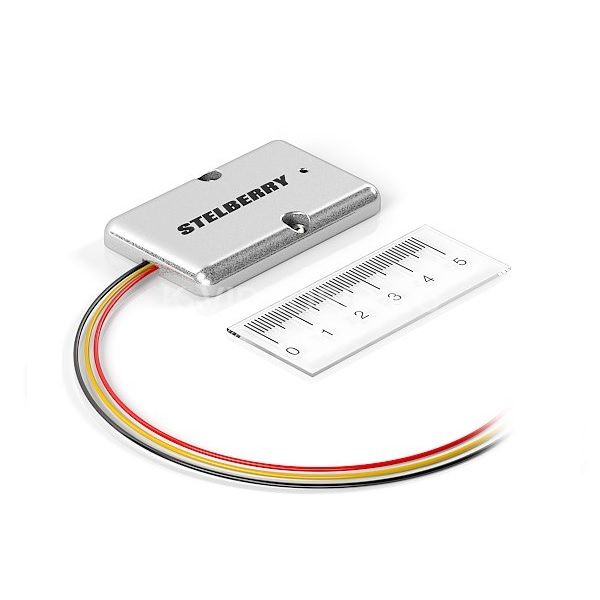

Микрофон очень удобно монтируется на любую поверхность при помощи набора крепежа, идущего в комплекте. Это очень удобное решение для офиса или переговорной комнаты, когда STELBERRY M-65 применяется для записи разговоров в качестве внешнего микрофона для IP-камеры. Для крепления микрофона, в его корпусе предусмотрены два отверстия. На лицевой части расположено отверстие микрофонного капсюля. Сбоку корпуса выходят провода, которые можно спрятать в короб или замуровать в стене.

Сзади микрофона расположены 3 регулировки, позволяющие отрегулировать качество и параметры звука.Регулировка чувствительности позволяет отрегулировать необходимое усиление микрофона для любого типа помещения. Включение и отключение АРУ позволяет включить или отключить автоматическую регулировку усиления. Включение и отключение низкоомного выхода позволяет включить низкоомный выход, который применяется для недорогих IP-камер, в которых автоматически определяется тип аудиовхода.

Все регулировки необходимо произвести до монтажа микрофона на стену. Если микрофон уже смонтирован, но необходимо его отрегулировать, то его необходимо демонтировать, открутив 2 самореза (это займёт меньше одной минуты), а после настройки снова произвести его монтаж.

Если STELBERRY M-65 применяется в качестве внешнего микрофона для камеры видеонаблюдения, особенно для разборчивой записи разговоров в офисе, то следует соблюдать несколько правил: ● Микрофон следует располагать как можно ближе к сотруднику, речь которого планируется записывать. Лучшее решение - это установка микрофона на стене, на высоте 1-1,5 метров от пола. ● Чувствительность микрофона следует настраивать таким образом, чтобы избежать переусиления сигнала, которое выражается в появлении «хруста» на записи.

Микрофонные MEMS-капсюли произвели настоящую революцию в области записи звука. Обладая высоким соотношением сигнал/шум, они позволяют очень точно воспроизвести звуковую картину окружающей среды со всеми нюансами в области низких и высоких частот. Кроме того, MEMS-капсюли обладают выдающейся чувствительностью при удивительно миниатюрных размерах.

Применив MEMS-капсюль в микрофоне STELBERRY M-65, мы добились отличного качества звука при записи разговоров в помещении. Высокая чувствительность и всенаправленность микрофона, вкупе с автоматической регулировкой усиления и настройкой чувствительности позволяют получить высокую разборчивость речи при записи разговоров в офисах с небольшим уровнем шума. Для помещений с уровнем шума выше среднего, рекомендуется использовать активный микрофон для видеонаблюдения STELBERRY M-75 с речевым фильтром.

Обработкой звука в микрофоне STELBERRY M-65 занимается специализированный звуковой аналоговый процессор, который усиливает сигнал с MEMS-капсюля и поддерживает сигнал на заданном уровне при помощи автоматической регулировки усиления (АРУ). Для того, чтобы качество звука на зависело от разных блоков питания, в микрофоне установлен стабилизатор напряжения.

Процессор пропускает весь спектр звуковых частот, сохраняя даже малейшие звуки. Скорость реагирования встроенной автоматической регулировки усиления составляет 0,25 секунды, что позволяет оперативно реагировать на изменения уровня звука в помещении.

Микрофон обладает круговой диаграммой направленности, что подразумевает практически одинаковую чувствительность во всех направлениях. Это означает, что в каком бы положении микрофон не был установлен, качество звука не изменится. Но это не означает, что микрофон для камеры видеонаблюдения можно установить в любом месте помещения и он будет всегда хорошо слышать разговоры находящихся там людей. Многие монтажные организации сталкивались с ситуациями, когда встроенный в камеру микрофон не даёт приемлемого звука, а речь собеседников вообще невозможно разобрать.

Есть один секрет, который кроется в законе распространения звука. Звук распространяется по закону обратных квадратов, то есть если взять за основу громкость звука на расстоянии одного и двух метров, то уровень звука на двух метрах будет в 4 раза меньше, а на 3-х метрах в 9 раз меньше. Именно поэтому, для качественной записи звука необходимо применять активные микрофоны и располагать их как можно ближе к месту, где будет происходить разговор, а если таких мест несколько, то можно применить аудиомикшер, например STELBERRY MX-320.

Крайне удобным расположением микрофона является установка рядом с монтажным коробом. Такой способ установки скрывает всю проводку, а микрофон смотрится незаметно и органично вписывается в интерьер офиса, к тому же, кабель от микрофона прокладывается в том же коробе, что существенно облегчает монтаж.

Для того, чтобы качество сигнала при передаче на ухудшилось, необходимо применять экранированный кабель. Лучшим, и к тому же недорогим решением для передачи звука и питания микрофона, является комбинированный кабель ШСМ 4х0,08 . Длина линии, при применении этого кабеля может составлять до трех сотен метров.

Запись разговоров в помещении должна обеспечивать высокую разборчивость голосов собеседников. Как правило, установка одного микрофона для записи голоса оказывается недостаточной, так как собеседники могут находиться на различном расстоянии и перемещаться. Особенно остро эта задача стоит при записи разговоров в офисном помещении. Для эффективной записи разговоров достаточно установить 4 активных микрофона, в различных местах помещения и подключить их к аудиомикшеру STELBERRY MX. Выходной сигнал аудиомикшера, можно подать на аудиовход IP-камеры. Аудиомикшер обеспечит высокую разборчивость речи собеседников, даже в помещениях большой площади.

Правильное расположение микрофонов в помещении позволит получить высокую разборчивость речи при минимальном количестве посторонних шумов. Следует учитывать особенность распространения звука, который распространяется по закону обратных квадратов, то есть если взять за основу громкость звука на расстоянии одного и двух метров, то уровень звука на двух метрах будет в 4 раза меньше, а на 4-х метрах ослабнет в 16 раз. Именно поэтому, микрофоны необходимо устанавливать как можно ближе к тому месту, в котором предполагается производить запись разговоров.

Только представьте: при сокращении расстояния от источника звука до микрофона, качество записи улучшиться в 4 раза! Классическим примером является запись разговоров в комнате для переговоров. Для получения качественной записи разговоров, микрофоны необходимо расположить по углам комнаты, на расстоянии около одного метра от пола, выходы с микрофонов подключить к аудиомикшеру, а выходной сигнал с самого микшера подключить к аудиовходу IP-камеры, аудиорегистратора или видеорегистратора.

Правильное расположение микрофонов в помещении позволит получить высокую разборчивость речи при минимальном количестве посторонних шумов. Следует учитывать особенность распространения звука, который распространяется по закону обратных квадратов, то есть если взять за основу громкость звука на расстоянии одного и двух метров, то уровень звука на двух метрах будет в 4 раза меньше, а на 4-х метрах ослабнет в 16 раз.

Именно поэтому, микрофоны необходимо устанавливать как можно ближе к тому месту, в котором предполагается производить запись разговоров. Только представьте: при сокращении расстояния от источника звука до микрофона, качество записи улучшиться в 4 раза! Классическим примером является запись разговоров в комнате для переговоров. Для получения качественной записи разговоров, микрофоны необходимо расположить по углам комнаты, на расстоянии около одного метра от пола, выходы с микрофонов подключить к аудиомикшеру, а выходной сигнал с самого микшера подключить к аудиовходу IP-камеры, аудиорегистратора или видеорегистратора.

Технические характеристики STELBERRY M-65

• Полоса пропускания 80...16000 Гц

• Акустическая дальность до 20 метров
• Отношение сигнал/шум 63 дБ
• Диапазон регулировки усиления 188 раз
• Ветровая защита есть
• Длина линии до 300 метров
• Количество АРУ 1
• Время реакции АРУ 0,25 сек
• Тип АРУ аналоговое
• Отключение АРУ есть
• Низкоомное включение выхода есть
• Уровень выходного сигнала 1 Вольт
• Защита от электромагнитных помех есть
• Материал корпуса алюминий
• Питание 7,5...16 Вольт
• Потребление 8 мА
• Диапазон рабочих температур 0...+50° С
• Габариты 55х34х6,5 мм
• Вес 26 грамм
