Описание STELBERRY M-70

Миниатюрный активный микрофон STELBERRY M-70 является идеальным решением для записи речи, обеспечивая потрясающее качество звука, благодаря применению цифровой обработки звука.

Удобный корпус позволяет эффективно использовать модель в качестве внешнего микрофона в системах видеонаблюдения и аудиорегистрации. Внешние переключатели позволяют отключать автоматическую регулировку усиления и включать низкоомный выход, обеспечивая широкий набор возможностей при применении микрофона для записи голоса в любых типах помещений. Удобная регулировка чувствительности мини микрофона позволяет плавно отрегулировать усиление до необходимого уровня. Высокая чувствительность и реалистичный звук обеспечивается благодаря применению mems капсюля.

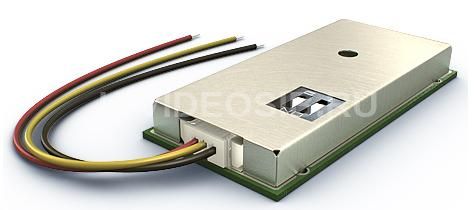

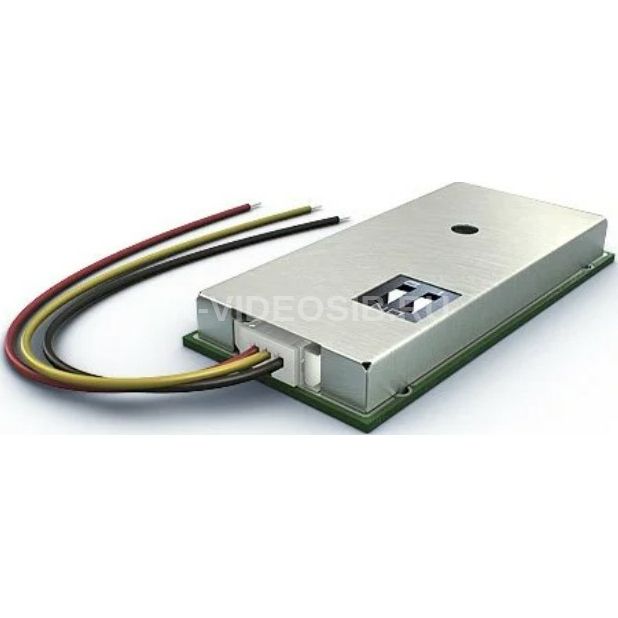

Внешняя часть мини микрофона STELBERRY покрыта специализированной ультратонкой пленкой. На лицевой части миниатюрного активного микрофона расположено входное отверстие для звука, обозначенное соответствующим значком. Для получения идеального результата, микрофон должен быть направлен лицевой стороной в зону, в которой необходимо регистрировать запись речи. Плоская поверхность позволяет с легкостью крепить внешний микрофон к любым поверхностям, например к монтажным коробам или корпусу камеры видеонаблюдения, при помощи двухстороннего скотча, идущего в комплекте.

Удобный набор регулировок цифрового внешнего микрофона

Внешний микрофон M-70 снабжен обширным набором регулировок, позволяющих получить потрясающее качество звука в любых условиях применения. Отключение АРУ, в ряде случаев, обеспечивает более разборчивую речь в шумных помещениях в случае применения микрофона для записи речи, исключая влияние на автоматическую регулировку усиления посторонних шумов. Включение низкоомного выхода позволяет сбалансировать выходные параметры мини микрофона при подключении к IP-камерам целого ряда торговых марок, обеспечивая идеальное качество звука.

Удобная регулировка чувствительности позволяет плавно подстроить усиление, в зависимости от типа помещения, в котором применяется микрофон для записи голоса. Металлический корпус со специальным покрытием надежно защищает электронную схему от воздействия нежелательных электромагнитных помех, которые могут повлиять на качество звука.

Ювелирно сбалансированная схема цифрового мини микрофона M-70 представляет из себя миниатюрный компьютер, способный в реальном времени обрабатывать аудиосигнал. Капсюль mems микрофона способен улавливать малейшие нюансы звуковой картины окружающей среды. Мощный звуковой процессор в реальном времени выполняет обработку звука, позволяя получить речевой диапазон выходного сигнала. Система из сдвоенной сверхбыстродействующей цифровой автоматической регулировки усиления реагирует на изменения сигнала за 0,0007 секунды, гарантируя исключительно высокую разборчивость речи при резких изменениях уровня звука в помещении.

Управляющий процессор обеспечивает управление функциями миниатюрного активного микрофона. Регулятор чувствительности позволяет настроить усиление мини микрофона в большом диапазоне. Удобный переключатель режимов позволяет отключать автоматическую регулировку включать низкоомный выход, предоставляя широкие возможности для настройки микрофона для записи голоса.

Быстродействующий звуковой процессор

Быстродействующий звуковой процессор обеспечивает усиление и оцифровку аудиосигнала с mems капсюля с частотой оцифровки 44100 Гц и дискретизацией 16 бит. Наличие 2-х скоростных АРУ обеспечивает высокоскоростную автоматическую регулировку усиления. Входная цифровая АРУ выравнивает аудиосигнал, гарантируя точное воспроизведение звука, вне зависимости от всплесков звуковой картины окружающей среды. Выходная АРУ обеспечивает постоянный уровень сигнала на выходе STELBERRY M-70, гарантируя совместимость мини микрофона с любым оборудованием для записи речи. 6 цифровых фильтров звукового процессора обрабатывают сигнал таким образом, чтобы на выходе оставался только речевой диапазон. Прецизионный встроенный входной усилитель процессора гарантирует высокое отношение сигнал/шум, позволяя добиться потрясающего качества звука.

Быстродействующий цифровой процессор

Управляющий процессор цифрового микрофона STELBERRY M-70 обеспечивает регулировку усиления микрофона и управление параметрами обработки аудиосигнала в реальном времени. Благодаря высокоскоростной линии обмена данными, с процессор гарантирует быстрый выход микрофона на рабочий режим после подачи питания на внешний микрофон STELBERRY M-70.

Оптимальный микрофон для записи речи

Полоса пропускания цифрового микрофона STELBERRY M-70 настроена на частотный диапазон человеческой речи и лежит в пределах 270...4000 Гц. Благодаря ,быстродействующей цифровой обработке достигается превосходная разборчивость речи, вне зависимости от посторонних источников шума в помещении.

Обработка сигнала осуществляется шестью цифровыми быстродействующими фильтрами, что гарантирует высокую крутизну амплитудно-частотной характеристики в области низких и высоких частот.

Высокоскоростная авторегулировка усиления

Внешний микрофон M-70 снабжен двумя цифровыми быстродействующими Автоматическими Регулировками Усиления (АРУ). Входная АРУ регулирует усиление на входе микрофона, сразу после оцифровки сигнала с mems капсюля, причем скорость реакции на изменение уровня звука составляет менее 1/1000 секунды. Это позволяет среагировать на любые, даже самые незначительные изменения звуковой обстановки окружающей среды.

Выходная АРУ обрабатывает сигнал на выходе микрофона, надежно поддерживая стабильный уровень выходного сигнала, гарантируя совместимость внешнего микрофона STELBERRY с любым оборудованием для записи речи. Скорость реагирования выходной системы АРУ составляет также менее 1/1000 секунды.

Размеры микрофона

Толщина внешнего микрофона STELBERRY M-70 составляет всего 5 мм. Небольшие габариты легко впишутся в любой интерьер, а превосходное качество звука позволяет применять микрофон для записи речи в любых условиях.

Активный микрофон M-70 - пример того, как в невероятно тонком корпусе удалось реализовать целый набор потрясающих цифровых и аналоговых технологий обработки звука, позволяющих раскрыть весь потенциал mems микрофона.

Для удобного монтажа миниатюрного активного микрофона мы предусмотрели 2-х сторонний скотч, идущий в комплекте, позволяющий быстро установить микрофон в любом помещении, что особенно удобно при его подключении к уже установленной системе IP видеонаблюдения. Для офисных и производственных помещений очень удобным является крепление микрофона к поверхности монтажных коробов, что экономит значительное количество времени.

Простое подключение активного mems микрофона Slelberry M-70

Миниатюрный разъем позволяет осуществить простое и удобное подключение микрофона для записи речи STELBERRY M-70 к заранее проложенным кабелям. Совместимость разъема с миниатюрным микрофоном STELBERRY M-60, позволяет с легкостью применять в одной системе видеонаблюдения или аудиорегистрации оба типа микрофонов путем простого разъемного соединения без необходимости дополнительной разделки кабеля.

Наличие схемы стабилизации во внешнем микрофоне M-70, позволяет подключать несколько микрофонов к одному источнику питания, не опасаясь взаимных наводок.

Схема подключения микрофона STELBERRY M-70 к видеорегистратору

Простая схема подключения микрофона STELBERRY к аудио или видеорегистратору позволяет за короткое время смонтировать полномасштабную схему записи разговоров. Внутренняя схема стабилизации напряжения миниатюрного микрофона M-70 позволяет запитывать от одного источника питания сразу несколько микрофонов. При этом внешние помехи, возникающие на линии питания никак не скажутся на качестве звука. Наличие разъема в модели M-70 позволяет заранее сделать проводку в помещении, а затем, в течении короткого отрезка времени смонтировать микрофоны для системы видеонаблюдения.

Схема подключения микрофона STELBERRY M-70 к IP-камере

Для подключения микрофона для системы видеонаблюдения к IP-камере необходимо подсоединить аудиовыход и общий провод микрофона к линейному аудиовходу камеры. В зависимости от типа IP-камеры в качестве аудиовхода может служить разъем типа audiojack или коммутационная колодка. Во многих камерах может присутствовать выход питания +12 Вольт. В этом случае отдельный источник питания не требуется, а питание микрофона можно осуществлять с этого выхода. Плоская поверхность миниатюрного микрофона позволяет осуществить его монтаж прямо к корпусу камеры при помощи двухстороннего скотча, идущего в комплекте.

Технические характеристики STELBERRY M-70

• ПОЛОСА ПРОПУСКАНИЯ (после обработки) 270...4000 Гц

• АКУСТИЧЕСКАЯ ДАЛЬНОСТЬ до 25 метров
• ВЕТРОВАЯ ЗАЩИТА есть
• ДЛИНА ЛИНИИ до 300 метров
• ДИАПАЗОН РЕГУЛИРОВКИ УСИЛЕНИЯ 350 раз
• КОЛИЧЕСТВО ЦИФРОВЫХ АРУ 2
• "УГОЛ АТАКИ" ВХОДНОГО АРУ 0,7 мсек
• "УГОЛ АТАКИ" ВЫХОДНОГО АРУ 0,7 мсек
• ЦИФРОВАЯ ФИЛЬТРАЦИЯ НЧ 2 фильтра 1-го порядка
• ЦИФРОВАЯ ФИЛЬТРАЦИЯ ВЧ 3 фильтра 2-го порядка
• ОТНОШЕНИЕ СИГНАЛ/ШУМ 63 дБ
• ДИСКРЕТИЗАЦИЯ 16 бит
• ЧАСТОТА ОЦИФРОВКИ 44100 Гц
• МАТЕРИАЛ КОРПУС nickel-silver
• ПИТАНИЕ 5...16 Вольт
• ПОТРЕБЛЕНИЕ 25 мА
• ГАБАРИТЫ 40х19х5 мм
• ВЕС 10 грамм.
