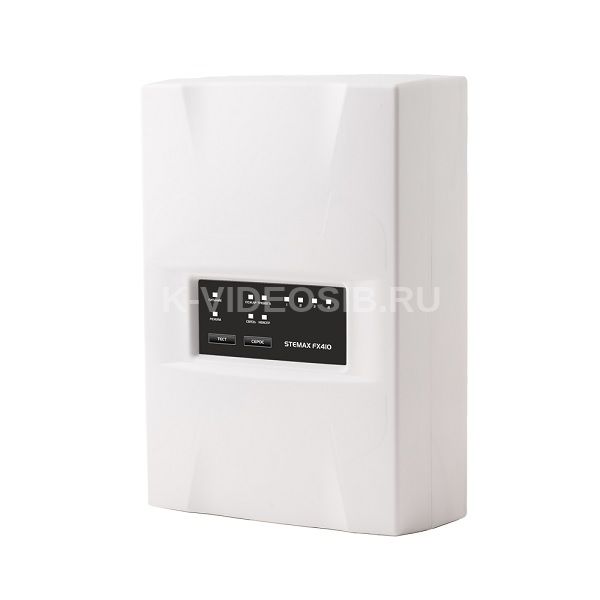

СТЕЛС STEMAX FX410
Описание СТЕЛС STEMAX FX410
СТЕЛС STEMAX FX410 - Прибор приемно-контрольный охранно-пожарный предназначен для организации пожарной, охранной и тревожной сигнализации на средних и небольших объектах. При подключении модуля расширения обеспечивает передачу данных в зашифрованном виде на станцию мониторинга STEMAX по сетям Wi-Fi или Ethernet. ППКОП соответствует ТР № 123-ФЗ, ГОСТ Р 53325-2012. 4 собственных охранно-пожарных шлейфа сигнализации. 4 собственных логических раздела. Канал связи Wi-Fi или Ethernet за счет модуля расширения. Питание основное 100–264 В, резервное от АКБ 7 А⋅ч, 9 А⋅ч / 12 В (151 х 65 х 101 мм). Вход 12 В для подключения внешнего БИРП.
Шлейфы и разделы
- 4 собственных шлейфа сигнализации (ШС) для приема извещений от ручных и автоматических пожарных, охранных и технологических извещателей.
- Широкие возможности конфигурирования и назначения шлейфам различных атрибутов.
- 4 собственных логических раздела с независимым управлением режимом охраны и возможностью одновременной постановки/снятия нескольких разделов.
- Питание активных пожарных извещателей по двухпроводному ШС.
- Контроль исправности пожарного ШС с автоматическим выявлением обрыва и короткого замыкания, световая и звуковая сигнализация неисправности.
- Формирование извещений о неисправности (при использовании модулей расширения).
Выходы управления
- Управление исполнительными устройствами и средствами автоматики с помощью 4 выходов типа «открытый коллектор» и 3 реле на основе различных тактик.
- Звуковая и световая сигнализации в режимах «Тревога» / «Пожар» / «Неисправность».
- Контроль исправности внешних цепей звуковой и световой сигнализации.
Модули расширения. Каналы связи
- Передача извещений по сети Ethernet за счет модуля STEMAX UN Ethernet.
- Передача извещений по сети Wi-Fi за счет модуля STEMAX UN Wi-Fi.
Управление режимом охраны
- Постановка/снятие с помощью электронных ключей Touch Memory (в том числе ключей с шифрованием DS 1961S), Proximity-карт (в том числе с шифрованием), скрытых выключателей.
- Управление режимом охраны объектов с помощью считывателей STEMAX RFID и STEMAX TM, кодовых панелей Мираж-КД-03 и Мираж-КД-04.
- Подключение биометрических считывателей, клавиатур и бесконтактных считывателей с интерфейсом Wiegand-26 через преобразователь интерфейсов STEMAX WTM010.
Сервисные возможности
- Звуковая и световая индикация режима охраны и состояния.
- Локальное конфигурирование через USB-интерфейс.
- Удаленное конфигурирование по каналу Ethernet или Wi-Fi при установленном модуле STEMAX UN Ethernet или STEMAX UN Wi-Fi.
- Локальная замена встроенного программного обеспечения контроллера, дистанционная замена встроенного программного обеспечения контроллера (при использовании модуля расширения).
Сервисные возможности
- Сохранение информации в журнале событий.
- Тестирование светового и звукового оповещения (кнопка «Тест»).
- Сброс пожарной тревоги и неисправности пожарного шлейфа (кнопка «Сброс»).
Питание
- Электропитание основное 100–264 В.
- Электропитание резервное от АКБ 7 А⋅ч, 9 А⋅ч / 12 В, автоматический заряд, защита от переполюсовки и глубокого разряда.
- Контроль основного и двух резервных источников питания.
- Вход 12 В для подключения внешнего БИРП.
Технические характеристики СТЕЛС STEMAX FX410
- Методы передачи информации TCP/IP Ethernet (за счет модуля STEMAX UN Ethernet) TCP/IP Wi-Fi (за счет модуля STEMAX UN Wi-Fi)
- Количество IP-адресов 2
- Количество и тип собственных шлейфов сигнализации 4, охранные, пожарные
- Количество собственных логических разделов 4
- Поддержка ключей и Proximity-карт с шифрованием есть
- Количество выходов управления типа «открытый коллектор» 4
- Реле 3 реле 50 мА
- Контроль линий управления есть
- Датчик вскрытия корпуса есть
- Журнал событий есть
- Электропитание основное 100-264 В
- Электропитание резервное 12 В/АКБ 7 А⋅ч, 9 А⋅ч, 12 В/БИРП
- Максимальный ток нагрузки 0,8 А
- Ток потребления в дежурном режиме 0,13 А
- Диапазон температур при штатном источнике питания –40..+55 °С
- Диапазон температур при внешнем источнике питания –40..+55 °С
- Напряжение в ШС 4; 24 В
- Максимальное напряжение на выходах оптореле 250 В
- Максимальный ток для питания извещателей по ШС 2 мА
- Количество ключей ТМ 100
- Габаритные размеры корпуса 262 х 180 х 85 мм
