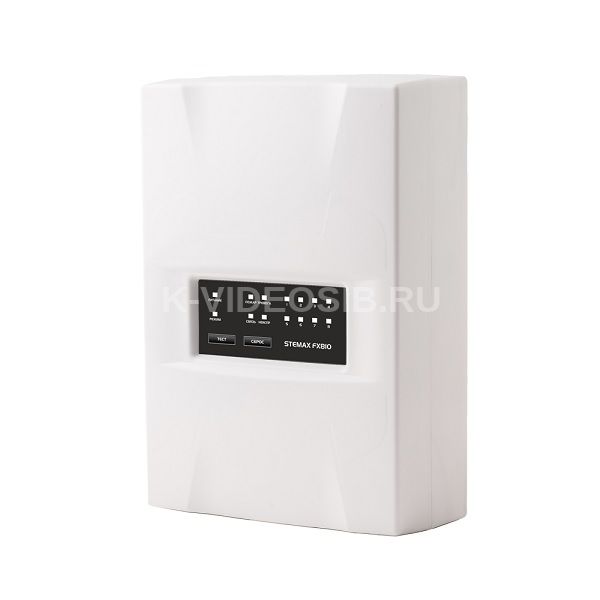

Описание СТЕЛС STEMAX FX810

СТЕЛС STEMAX FX810 - прибор приемно-контрольный охранно-пожарный предназначен для организации пожарной, охранной и тревожной сигнализации на средних и небольших объектах. При подключении модуля расширения обеспечивает передачу данных в зашифрованном виде на станцию мониторинга STEMAX по сетям Wi-Fi или Ethernet. ППКОП соответствует ТР № 123-ФЗ, ГОСТ Р 53325-2012. 8 собственных охранно-пожарных шлейфов сигнализации. 8 собственных логических разделов. Канал связи Wi-Fi или Ethernet за счет модуля расширения. Питание основное 100–264 В, резервное от АКБ 7 А⋅ч, 9 А⋅ч / 12 В (151 х 65 х 101 мм). Вход 12 В для подключения внешнего БИРП.

Шлейфы и разделы

• 8 собственных шлейфов сигнализации (ШС) для приема извещений от ручных и автоматических пожарных, охранных и технологических извещателей.

• Широкие возможности конфигурирования и назначения шлейфам различных атрибутов.
• 8 собственных логических разделов с независимым управлением режимом охраны и возможностью одновременной постановки/снятия нескольких разделов.
• Питание активных пожарных извещателей по двухпроводному ШС.
• Контроль исправности пожарного ШС с автоматическим выявлением обрыва и короткого замыкания, световая и звуковая сигнализация неисправности.
• Формирование извещений о неисправности (при использовании модулей расширения).

Выходы управления

• Управление исполнительными устройствами и средствами автоматики с помощью 4 выходов типа «открытый коллектор» и 3 реле на основе различных тактик.

• Звуковая и световая сигнализации в режимах «Тревога» / «Пожар» / «Неисправность».
• Контроль исправности внешних цепей звуковой и световой сигнализации.

Модули расширения. Каналы связи

• Передача извещений по сети Ethernet за счет модуля STEMAX UN Ethernet.

• Передача извещений по сети Wi-Fi за счет модуля STEMAX UN Wi-Fi.

Управление режимом охраны

• Постановка/снятие с помощью электронных ключей Touch Memory (в том числе ключей с шифрованием DS 1961S), Proximity-карт (в том числе с шифрованием), скрытых выключателей.

• Управление режимом охраны объектов с помощью считывателей STEMAX RFID и STEMAX TM, кодовых панелей Мираж-КД-03 и Мираж-КД-04.
• Подключение биометрических считывателей, клавиатур и бесконтактных считывателей с интерфейсом Wiegand-26 через преобразователь интерфейсов STEMAX WTM010.

Сервисные возможности

• Звуковая и световая индикация режима охраны и состояния.

• Локальное конфигурирование через USB-интерфейс.
• Удаленное конфигурирование по каналу Ethernet или Wi-Fi при установленном модуле STEMAX UN Ethernet или STEMAX UN Wi-Fi.
• Локальная замена встроенного программного обеспечения контроллера, дистанционная замена встроенного программного обеспечения контроллера (при использовании модуля расширения).
• Сохранение информации в журнале событий.
• Тестирование светового и звукового оповещения (кнопка «Тест»).
• Сброс пожарной тревоги и неисправности пожарного шлейфа (кнопка «Сброс»).

Питание

• Электропитание основное 100–264 В.

• Электропитание резервное от АКБ 7 А⋅ч, 9 А⋅ч / 12 В, автоматический заряд, защита от переполюсовки и глубокого разряда.
• Контроль основного и двух резервных источников питания.
• Вход 12 В для подключения внешнего БИРП.

Технические характеристики СТЕЛС STEMAX FX810

• Методы передачи информации TCP/IP Ethernet (за счет модуля STEMAX UN Ethernet) TCP/IP Wi-Fi (за счет модуля STEMAX UN Wi-Fi)

• Количество IP-адресов 2
• Количество и тип собственных шлейфов сигнализации 8, охранные, пожарные
• Количество собственных логических разделов 8
• Поддержка ключей и Proximity-карт с шифрованием есть
• Количество выходов управления типа «открытый коллектор» 4
• Реле 3 реле 50 мА
• Контроль линий управления есть
• Датчик вскрытия корпуса есть
• Журнал событий есть
• Электропитание основное 100-264 В
• Электропитание резервное 12 В/АКБ 7 А⋅ч, 9 А⋅ч, 12 В/БИРП
• Максимальный ток нагрузки 0,8 А
• Ток потребления в дежурном режиме 0,13 А
• Диапазон температур при штатном источнике питания –40..+55 °С
• Диапазон температур при внешнем источнике питания –40..+55 °С
• Напряжение в ШС 4; 24 В
• Максимальное напряжение на выходах оптореле 250 В
• Максимальный ток для питания извещателей по ШС 2 мА
• Количество ключей ТМ 100
• Габаритные размеры корпуса 262 х 180 х 85 мм.

Комплект поставки

• Контроллер STEMAX FX810 1

• Резистор CF-0.25 5,6 кОм 12
• Электронный ключ DS1990A 2
• Паспорт 1
• Индивидуальная тара 1.
