Описание IPTRONIC IPT-AHDR0818L1-S1

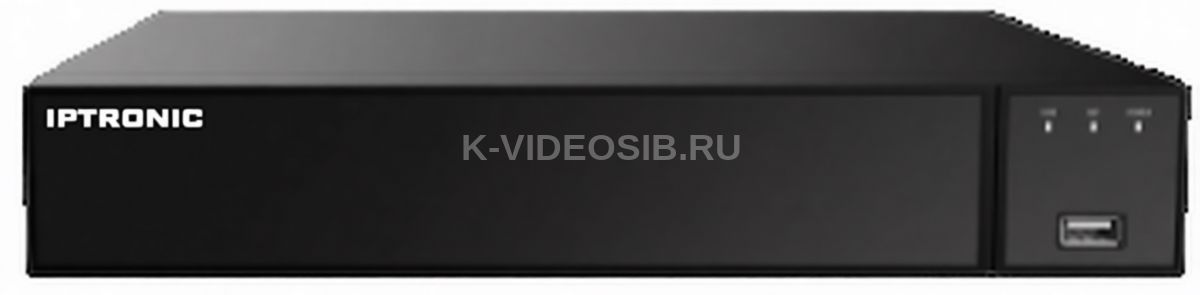

Гибридный видеорегистратор IPT-A HDR0818 L1-S1 от компании IPTRONIC представляет собой многофункциональное устройство, сочетающее поддержку как аналоговых, так и IP-камер. Он оснащён 8 BNC-входами для подключения аналоговых камер с поддержкой форматов CVBS 960H, AHD, CVI, TVI 2.0 и TVI 3.0, а также может работать с до 16 IP-камерами при различных гибридных конфигурациях: 8+4, 6+8, 4+10, 2+12 или 0+16 каналов. Общая входящая пропускная способность составляет 80 Мбит/с, что позволяет записывать видео с разрешением до 8 Мпикс и частотой до 30 кадров в секунду.

Устройство поддерживает современные видеокодеки H.264, H.264+, H.265 и H.265+, обеспечивая эффективное сжатие без потери качества. Запись ведётся на один жёсткий диск объёмом до 8 ТБ, с триггерами по расписанию, движению, тревожному входу или вручную. Встроенные функции включают детектор движения, тревожные входы/выходы (4 входа и 1 выход), три приватные зоны и возможность записи аудио — как через линейный вход RCA, так и через аудиодорожку от IP-камер (включая поддержку AOC).

Воспроизведение видео поддерживается вплоть до 4K: одновременно до 8 каналов в разрешении 5 Мп при 6 кадрах/с или 1 канал 4K при 30 кадрах/с. Для вывода изображения используются два видеовыхода — HDMI и VGA — с возможностью разделения экрана на 1, 6, 9 или 16 окон; при этом VGA поддерживает разрешение до 3840×2160. Взаимодействие с камерами осуществляется через RS-485 (с поддержкой PTZ-протоколов Pelco-D/P), а подключение к сети реализовано через 10/100 Мбит RJ-45 с поддержкой Onvif 2.4, облачного сервиса IPEYE и мобильного приложения iptronic PRO.

Работает устройство под управлением встроенной операционной системы Embedded Linux, потребляя до 7 Вт без HDD, и рассчитано на эксплуатацию при температуре от -10 до +55 °C. Физически видеорегистратор выполнен в компактном корпусе (260×230×43 мм) и предназначен для установки на полку. Дополнительные интерфейсы включают 2 порта USB 2.0 для подключения мыши и архивирования записей, а также аудиовход/выход RCA. Устройство поддерживает сетевые протоколы TCP/IP, IPv4/IPv6, HTTP, UPnP, DNS, NTP, SMTP, DHCP, FTP, DDNS, RTP и RTSP, что обеспечивает гибкую интеграцию в различные системы видеонаблюдения.

Комплект поставки

• IP-видеорегистратор — 1 шт.
• Паспорт устройства — 1 шт.
• Монтажный комплект — 1 шт.
• Комплект кабелей для подключения HDD — 1 шт.
• USB мышь — 1 шт.
• Блок питания 12 В — 1 шт.

Технические характеристики IPTRONIC IPT-AHDR0818L1-S1

Основные аппаратные характеристики

• Процессор: MC6650
• Операционная система: Embedded LINUX
• Количество аналоговых каналов: 8
• Поддерживаемые типы сигналов: CVBS 960H/AHD/CVI/TVI 2.0/TVI 3.0/IP
• Максимальное количество ip каналов: 16
• Возможные комбинации каналов, аналог+IP: 8+4, 6+8, 4+10, 2+12, 0+16
• Общая входящая пропускная способность, МБит/сек.: 80
• Общая исходящая пропускная способность, МБит/сек.: 48
• Количество жестких дисков: 1
• Максимальный объем жесткого диска, Тб: 8

Запись и хранение

• Поддержка разрешений для записи аналоговых каналов: 8 каналов: 8MP(8fps), 5MP(8fps), 5MP_LITE(10fps), 4MP(8fps), 4MP_LITE(15fps), 3MP(9fps), 3MP_LITE(18fps), 1080P(15fps), 720P, 960H(25fps)
• Поддержка разрешений для записи цифровых каналов: 8MP- 9 каналов,5MP- 12 каналов,4Mp/3Mp/1080P/960P/720P/D1 - 16 каналов, 25 кадров в секунду(30 для NTSC)
• Запись аудио: Линейный вход, аудиодорожка получаемая от ip камер, поддержка AOC\*
• Видеокодеки: H.264, H.264+, H.265, H.265+
• Аудиокодеки: G711U, G711A
• Триггеры для записи: Ручной, Расписание, Движение, Тревога
• Приватные зоны: 3

Обработка событий

• Базовые функции: Детектор движения, тревожные входы
• Функции аналитики: Нет

Воспроизведение

• Одновременное воспроизведение: До 8 каналов 5Мп(6 кадров в секунду), до 4 каналов 5Мп(30 кадров в секунду), 1 канал 4K(30 кадров в секунду).
• Общая декодирующая способность: 4х1080P@30 кадр/сек.
• Возможности поиска видео: По времени, по движению, поиск по отметке
• Функции воспроизведения: Ускоренное воспроизведение, перемотка, пошаговое воспроизведение, цифровой зум
• Возможности сохранения: USB, локальная сеть, FTP

Интерфейсы

• Интерфейс RJ 45: 1x RJ45 10M/100M
• BNC, шт.: 8
• HDMI: 1x HDMI
• VGA: 1х VGA
• Поддерживаемые разрешения HDMI 1: 1920x1080, 1280x1024, 1280x720, 1024x768
• Поддерживаемые разрешения VGA: 3840х2160, 1920x1080, 1280x1024, 1280x720, 1024x768
• Независимые видеовыходы: Нет
• Разделение экранов: HDMI1/VGA: 1/6/9/16
• Аудио входы и выходы: 1х вход RCA, 1х выход RCA
• Интерком(двухсторонняя связь): Нет
• Тревожные входы/выходы: 4 Входа, 1 Выход
• E-sata: Нет
• Разъемы USB 2.0: 2
• UTC контроллер: Да
• RS-485: Да, адресация 0-255, скорость порта 110-921600
• Протоколы PTZ: Pelco-D, Pelco-P

Сетевые возможности и безопасность

• Сетевые протоколы: TCP/IP, IPv4/IPv6, HTTP, UPnP, DNS, NTP, SMTP, DHCP, FTP, DDNS, RTP, RTSP
• Поддержка OnVif: 2.4 S/T
• Браузеры: Edge,IE8-11, Google Chrome, Firefox,Safari
• Мобильное приложение: Iptronic pro
• Облачные сервисы: IPEYE

Физические параметры

• Входное напряжение питания, В: 12В, 2А
• Тип блока питания: Внешний
• Максимальная потребляемая мощность без HDD, Вт.: 7
• Условия эксплуатации: -10~55℃/10~90%
• Исполнение корпуса: Для установки на полку
• Габариты, мм: 260х230х43
• Вес грамм нетто: 1200
