Описание Метаком COM-Net2 Версия 2

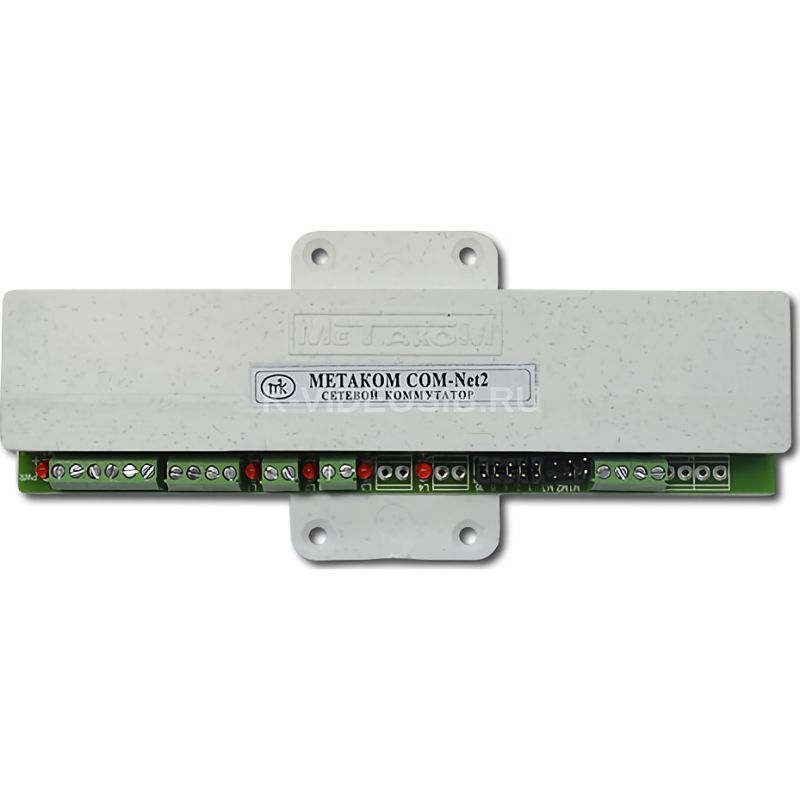

Коммутатор сетевой METAKOM COM-NET2 версия2 предназначен для коммутации абонентских линий в домофонных системах на базе домофонов Метаком для организации системы «калитка-подъезд» и рассчитаны на подключение к координатным коммутаторам Метаком. Позволяет подключить до 2-х сетевых блоков вызова MK2012-N.

Принцип работы

Для установления связи с абонентом сетевой блок вызова по линии АВ (см. структурную схему на рис.2) передает в сетевой коммутатор номер вызываемого абонента. Сетевой коммутатор, осуществляет связь с соответствующим абонентом через координатный коммутатор и подключает к аудио линии сетевого блока вызова абонентскую трубку.

Подключение сетевого коммутатора

Выходы блоков вызова подключаются к соответствующим входам сетевого коммутатора т. е. А В первого блока вызова к А1 В1 коммутатора, А В второго блока вызова к А2 В2 коммутатора, GND блока вызова - GND коммутатора, LIN первого блока вызова - L1N коммутатора, LIN второго блока вызова - L2N коммутатора.

К выводам GND, 12V Out, DT Out, LN Out подключается подъездный координатный коммутатор. Сетевой коммутатор поддерживает возможность наращивания коммутаторов до семи (при этом количество обслуживаемых абонентов не может превышать 1500).

К выводам GND, DT In, LN In подключается подъездный блок вызова. Питание коммутатора должно осуществляться от напряжения 15...18В подаваемого на вход +U, GND.

Выход DV используется для подключения совместимого видеокоммутатора (MKV-CVC, более подробная информация в паспорте на видеокоммутатор).

Обозначение выходов сетевого коммутатора

Подключение сетевого коммутатора

Комплект поставки

1. Коммутатор сетевой МЕТАКОМ COM-Net2 версия 2 - 1 шт.
2. Паспорт - 1 шт.
3. Крепеж - 1 комплект
4. Индивидуальная упаковка - 1 шт

Технические характеристики Метаком COM-Net2 Версия 2

• Модель: COM-NET2 версия2
• Тип: Коммутатор сетевой
• Назначение: предназначен для коммутации абонентских линий в домофонных системах на базе домофонов Метаком для организации системы «калитка-подъезд» и рассчитаны на подключение к координатным коммутаторам Метаком
• Колличество вызывных панелей: 2
