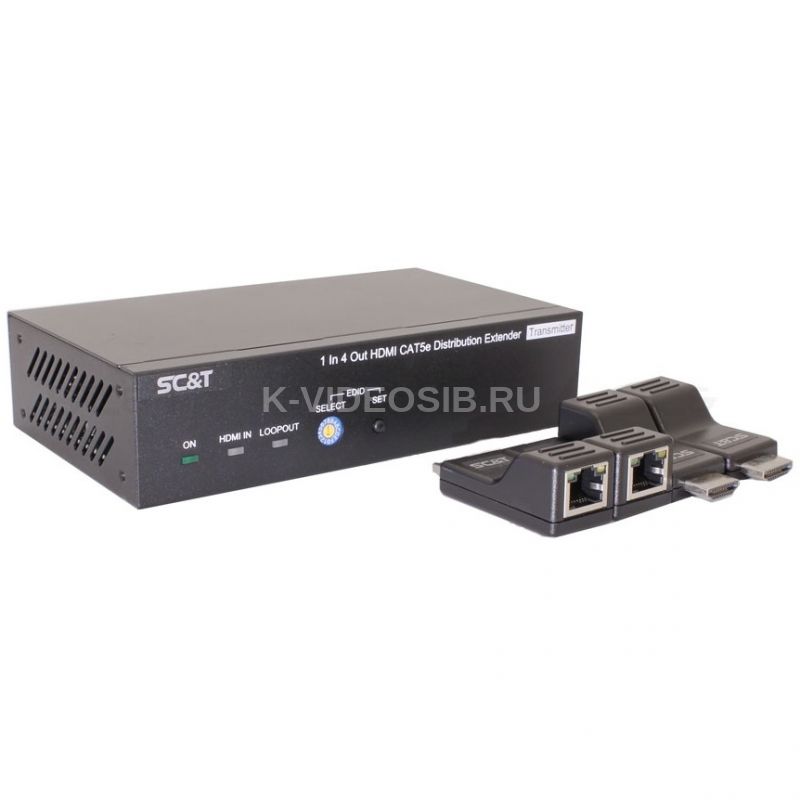

Описание SC&T HE04SEK

Разъемы и индикаторы Передняя панель HE04SET Задняя панель HE04SET Назначение разъемов и индикаторов передатчика HE04SET Индикаторы и разъемы подключения приемника HE01SER Назначение разъемов и индикаторов приемника HE01SER Типовая схема подключения комплекта HE04SEK Схема каскадного подключения комплектов HE04SEK

Технические характеристики SC&T HE04SEK

• Артикул производителя: 13155
• Назначение: Разветвитель HDMI-сигнала (комплект передатчик HE04SET, приемник HE01SER х4)
• Кло-во входных каналов : 1
• Кло-во выходных каналов: 4
• Разрешение: 40м (1080p), 70м (720p)
• HDMI: 1.4
• HDCP: +
• Подключение: HE04SET: Вх.-1xHDMI(тип А), 1xRS232, вых.-4х/4RJ45, 1xHDMI(тип А), DC5.5мм (розетка). HE01SER: вх. RJ45, вых. HDMI (A)
• Питание: БП AC220V/ DC12V
• Рабочая температура: 0...+55°С
• Размер (ШхГхВ) (мм): Передатчик HE04SET: 167х40х101 Приемник HE01SER: 24х22х58
• Дополнительно: Возможность каскадного подключения нескольких передатчиков HE04SET; Возможность выбора различных установок EDID; Сквозной выход в передатчике HE04SET для подключения локального монитора или другого передатчика HE04SET

Комплектация HE04SEKD4R
1. Передатчик HE04SET – 1шт.
2. Приѐмник HE01SER – 4шт.
3. Блок питания AC220V/DC12V(1A) – 1шт.
4. Руководство по эксплуатации – 1 шт.
5. Упаковка –
