Описание Рубеж ШУН/В-1,5-03-УПП/УК30-R3

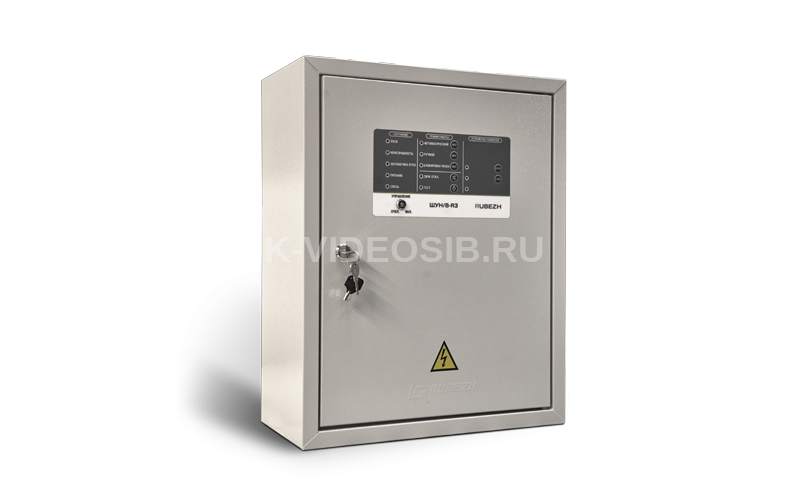

Рубеж ШУН/В-1,5-03-УПП/УК30-R3 - Шкаф управления пожарный ШУН/В-УК-R3 с дополнительной функцией управления ТЭНами канальных калориферов предназначен для управления работой электродвигателя вентилятора приточной вентиляции (подпором воздуха) и двухступенчатым (одноступенчатым) калорифером подогрева воздуха в системе противопожарной защиты под управлением приемно-контрольного прибора «Рубеж-2ОП» прот.R3.

ШУН/В-УК-R3 предназначен для управления работой электродвигателя вентилятора приточной вентиляции (подпором воздуха) и двухступенчатым (одноступенчатым) калорифером подогрева воздуха в системе противопожарной защиты использующей протокол обмена RS-R3.

Работа ШУ в режиме управления электродвигателем не отличается от работы обычного ШУН/В (без дополнительной функции управления калорифером). ШУН/В-УК-.R3 обеспечивает работу с трехфазными электродвигателями номинальной мощностью от 0,18 кВт до 45 кВт и однофазными электродвигателями номинальной мощностью от 0,18 кВт до 3 кВт.

ШУН/В-УК-R3 реализует следующие функции: - Включения и отключения электродвигателя вентилятора по командам от прибора «Рубеж-2ОП прот.R3»; - Включения и отключения электродвигателя вентилятора по командам ручного управления с кнопок на панели ШУ или кнопок дистанционного управления; - Контроля температуры приточного воздуха и включения, при необходимости, ТЭНов управления калорифером; - Контроля исправности электропитания, основных электрических цепей ШУ, цепей входных сигналов от датчиков, цепи питания электродвигателя и ТЭН на обрыв; - Световой индикации режимов работы и состояния ШУН/В-УК-R3.

Технические характеристики Рубеж ШУН/В-1,5-03-УПП/УК30-R3

Напряжение питания, В 400 Ток потребления от АЛС, мА, не более 0.21 Мощность калорифера, кВт, не более 1,5 Управление калорифером Да Собственная потребляемая мощность от сети, ВА, не более 100 Степень защиты оболочки IP31/IP54 Тип системы заземления TN-C/ТN-S Масса, кг, не более 40 Ширина, мм, не более 660 Высота, мм, не более 810 Глубина, мм, не более 270 Средний срок службы, лет 10 Диапазон рабочих температур, °С от -25 до +55
