Описание Болид Сигнал-10

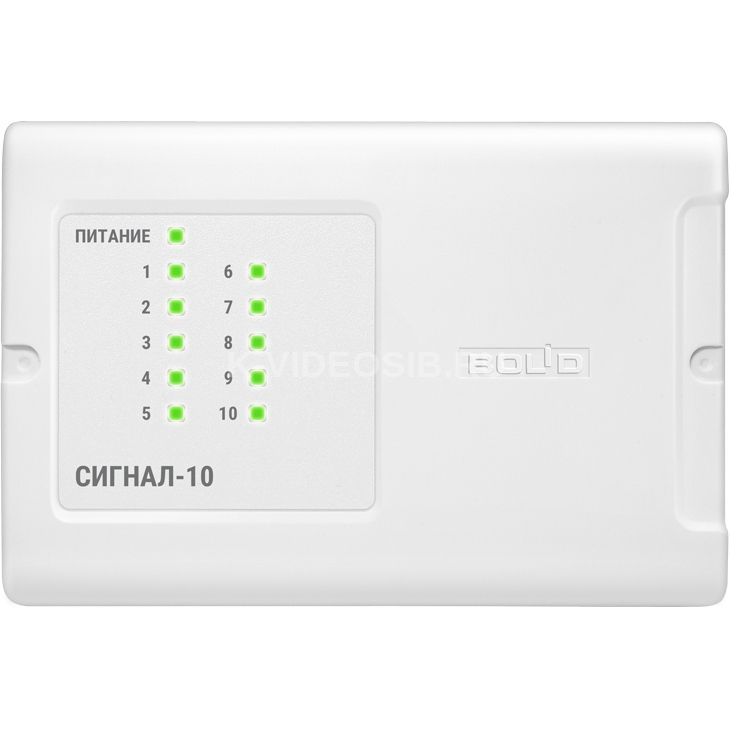

Блок приемно-контрольный охранно-пожарный Сигнал-10

Блок приёмно-контрольный охранно-пожарный "Сигнал-10" предназначен для совместного использования с сетевым контроллером (пультом контроля и управления "С2000М" либо компьютером с установленным ПО АРМ "Орион") в качестве совмещённого приёмно-контрольного прибора и прибора управления в составе комплексов технических средств: - охранной и тревожной сигнализации; - пожарной сигнализации и автоматики.

В автономном режиме блок представляет собой приемно-контрольный охранный прибор.

• контролирует неадресные шлейфы сигнализации:
  • тип 4: охранный
  • тип 5: охранный с распознаванием нарушения блокировочного контакта извещателя
  • тип 6: технологический
  • тип 7: охранный входной
  • тип 11: тревожный
  • тип 12: программируемый технологический
  • тип 17: водосигнальный
• управляет 2-мя релейными выходами без контроля подключаемых цепей
• управляет 2-мя ключевыми транзисторными выходами с контролем подключаемых цепей
• отображает состояние шлейфов сигнализации и сообщения о неисправности на 11 встроенных индикаторах
• поддерживает процедуру взятия/снятия шлейфов сигнализации с помощью электронных идентификаторов (ключей и карточек) через подключаемый внешний считыватель
• позволяет одновременно управлять группой своих шлейфов сигнализации
• позволяет сохранять в энергонезависимой памяти до 85 электронных идентификаторов и их полномочия по управления шлейфами сигнализации
• питается от одного или двух независимых внешних источников питания постоянного тока
• имеет датчик вскрытия корпуса

В составе системы ИСО «Орион», совместно с сетевым контроллером (пультом контроля и управления «С2000М» либо компьютером с установленным ПО АРМ «Орион»), блок представляет собой совмещённый приёмно-контрольного прибор и прибор управления.

Дополнительно к функциям в автономном режиме блок выполняет следующие функции:

• тип 1: пожарный дымовой двухпороговый (с распознаванием сработки одного и двух извещателей в ШС);
• тип 2: пожарный комбинированный однопороговый (с возможностью подключения тепловых и дымовых извещателей);
• тип 3: пожарный тепловой двухпороговый;
• тип 16: пожарный ручной
• тип 18: пожарный пусковой

• контролирует пожарный адресно-пороговый шлейф сигнализации
  • тип 14 с извещателями "ДИП-34ПА", "С2000-ИП-ПА", "ИПР 513-3ПА"
• поддерживает резервированный интерфейс RS-485
• передает в ИСО «Орион» сообщения о событиях: состоянии шлейфов, попытках взятия шлейфов на охрану (снятия с охраны), аварийном режиме, неисправностях шлейфов, релейных выходов, питания и т.д.
• поддерживает централизованное управление своими выходами по событиям в ИСО «Орион»: тревогах в разделах охраны, разрешении/запрещении прохода в точках доступа и т.д.
• поддерживает процедуру взятия/снятия своих шлейфов сигнализации с помощью электронных идентификаторов (ключей и карточек) через любой считыватель в системе
• поддерживает процедуру взятия/снятия своих шлейфов сигнализации с помощью системных кнопочных клавиатур и с сетевого контроллера
• передает текущие значения сопротивлений шлейфов сигнализации с подключенными извещателями и сигнализаторами по запросу сетевого контроллера;
• имеет в энергонезависимой памяти буфер на 512 событий. В буфер сохраняются сообщения, которые не могут быть переданы сетевому контроллеру при отсутствии связи

Технические характеристики Болид Сигнал-10

Наименование параметра Значение параметра

Проводные шлейфы сигнализации (ШС)		10 входов
Макс. сопротивление проводов ШС без учета оконечного сопротивления		1 кОм для охранных ШС100 Ом для пожарных ШС
Макс. сопротивление проводов адресных ШС		50 Ом
Мин. сопротивление утечки между проводами ШС или каждым проводом и "землёй"		20 кОм для охранных ШС50 кОм для пожарных ШС
Подключаемые к ШС устройства	Неадресные охранные и пожарные извещатели с релейным выходом	Без ограничений
	Адресные пороговые пожарные извещатели "ДИП-34ПА", "С2000-ИП-ПА", "ИПР513-3ПА"	до 10 в одном ШС
	Неадресные охранные извещатели, питающиеся от ШС	общий ток потребления извещателей по одному ШС - до 3 мА
	Неадресные пожарные извещатели, питающиеся от ШС	общий ток потребления извещателей по одному ШС типа 1 - до 3 мАобщий ток потребления извещателей по одному ШС типа 2 - до 1,2 мА
Контакторы и сигнализаторы с нормально-замкнутыми или нормально-разомкнутыми контактами		без ограничений
Контролируемые цепи технологических установок		по 1 цепи к ШС типа 12, до 4 программируемых пороговых уровней контроля на 1 технологическую цепь
Напряжение на каждом входе ШС		19 В ÷22 В при установленном оконечном резисторе 4,7 кОм± 5% и токе потребления извещателей 0 ÷ 3 мА,27 ± 0,5 В при обрыве ШС
Ограничение тока в короткозамкнутом ШС		26,5 мА
Световая индикация тревог и неисправностей		1 индикатор состояния прибора и 10 индикаторов состояния каждого из ШС
Встроенный звуковой сигнализатор		не менее 50 дБА на расстоянии 1 м
Датчик вскрытия корпуса		микропереключатель
Энергонезависимый буфер событий		512 сообщений
Интерфейс		RS-485, протокол Орион
Скорость передачи		9600 бит/с
Тип передачи		полудуплекс
Питание блока		от внешнего источника постоянного тока номинальным напряжением от 12 до 24 В
Напряжение питания постоянного тока		от 10,2 В до 28,0 В
Ток потребления, не более - в дежурном режиме- в режиме «Пожар»* без учёта тока потребления исполнительных устройств		220 мА410 мА
Готовность к работе после включения питания		не более 3 с (при условии наличия стабильного напряжения выше 11 В на клеммах хотя бы одного ввода питания прибора)
Внешний считыватель ЭИ		1 вход
Интерфейс подключаемых считывателей		Dallas Touch Memory, iButton
Светодиоды		Управление двумя светодиодами считывателя (красным и зеленым) в соответствии с логическими уровнями "+5В КМОП", с ограничением тока при прямом подключении светодиодов на уровне 10 мА
Объем памяти ЭИ пользователей		до 85
Выходы		4 шт.
Оптореле		2 шт.: 170 В/0,1 А (постоянное); 130 В/0,1 А (переменное)
Ключи (транзисторные)		2 шт.: 28 В, 1 А с контролем цепей подключения нагрузки на обрыв и короткое замыкание (ток контроля 3 мА) Примечание – На выходы коммутируется напряжение питания блока. При нагрузке на выход, близкой к максимальной, рекомендуется питать блок от источника напряжением 24В
Защита от перегрузки по току		самовосстанавливающиеся предохранители
Рабочий диапазон температур		от -30 до +50 °C
Относительная влажность		до 98% при +25 °C
Степень защиты корпуса		IР40
Габаритные размеры		156х107х39 мм
Вес блока		не более 0,3 кг
Средний срок службы		10 лет
Программирование блока		программа UProg.exe
Подключение к ПК		через интерфейс RS-485 с помощью преобразователя интерфейсов
Тип монтажа		настенный навесной или на DIN-рейку
