Описание Болид Сигнал-10 в.2.хх

Прибор приёмно-контрольный охранно-пожарный "Сигнал-10" предназначен для совместного использования с сетевым контроллером (пультом контроля и управления "С2000М" либо компьютером с установленным ПО АРМ "Орион") в качестве совмещённого приёмно-контрольного прибора и прибора управления в составе комплексов технических средств:

• охранной и тревожной сигнализации;
• пожарной сигнализации и автоматики.

В автономном режиме блок представляет собой приемно-контрольный охранный прибор.

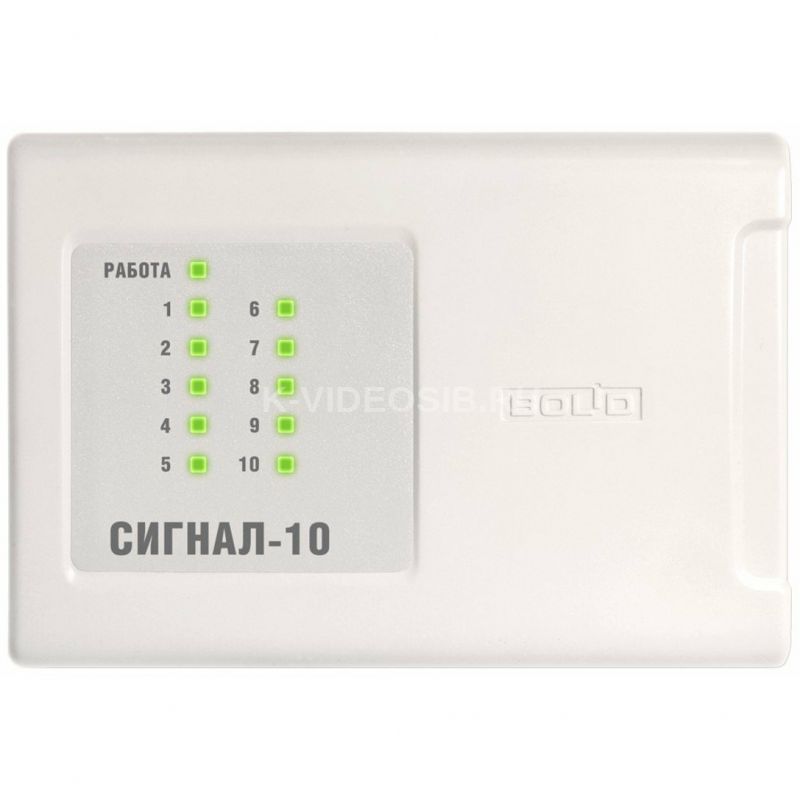

Внешний вид, габаритные и установочные размеры блока

Схема электрическая подключения

Примечание – Варианты схем подключения оповещателей к выходам «ЛАМ» и «СИР». Вариант 1: для оповещателей с высоким внутренним сопротивлением (более 10 кОм) и малым рабочим током (менее 2,5 мА): пьезоэлектрические сирены, единичные светодиодные индикаторы. Вариант 2: для оповещателей с высоким внутренним сопротивлением (более 10 кОм): светодиодные табло. Вариант 3: для оповещателей с внутренним сопротивлением в диапазоне 26 Ом…10 кОм.

Схема подключения при полной проверке

А1 – источник питания 12 В (24 В), 2 А; A2– резервный источник питания 12 В (24 В), 2 А; PA1 – миллиамперметр; HL1…HL4 – индикатор единичный АЛ307К; R1...R4 – резистор С2-33Н - 0,25 - 2 кОм±10 %; VD1, VD2 – диод 1N4007 (КД243)

Технические характеристики Болид Сигнал-10 в.2.хх

• Напряжение питания ППКОП, В: 10.2…28.4
• Ток потребления при 12 В питания, не более, мА: 410
• Количество ШС: 10
• Напряжение на входе ШС, В: 19…22
• Ток питания извещателей по ШС, мА: 3.0
• Количество выходов реле: 2
• Выходные коммутационные параметры реле:
  • - напряжение постоянного тока, не более, В: 130
  • - ток, не более, А: 0.1
• Количество выходов "ОК": 2
• Параметры выхода "ОК": 28 В/1 А
• Защита от перегрузки: самовосстанавливающиеся предохранители
• Интерфейс подключаемых считывателей: Touch Memory
• Количество ключей управления, не более: 85
• Размер буфера событий: 512
• Защита от вскрытия корпуса: Есть
• Время технической готовности после подачи питания, с: 3
• Сопротивление оконечного резистора, кОм: 4.7
• Степень защиты: IP40
• Диапазон рабочих температур, °С: -30…+50
• Габаритные размеры, мм: 156х107х35
• Масса, не более, кг: 0.3
• Средний срок службы, лет, не менее: 10
