Описание Болид С2000-КДЛ-С

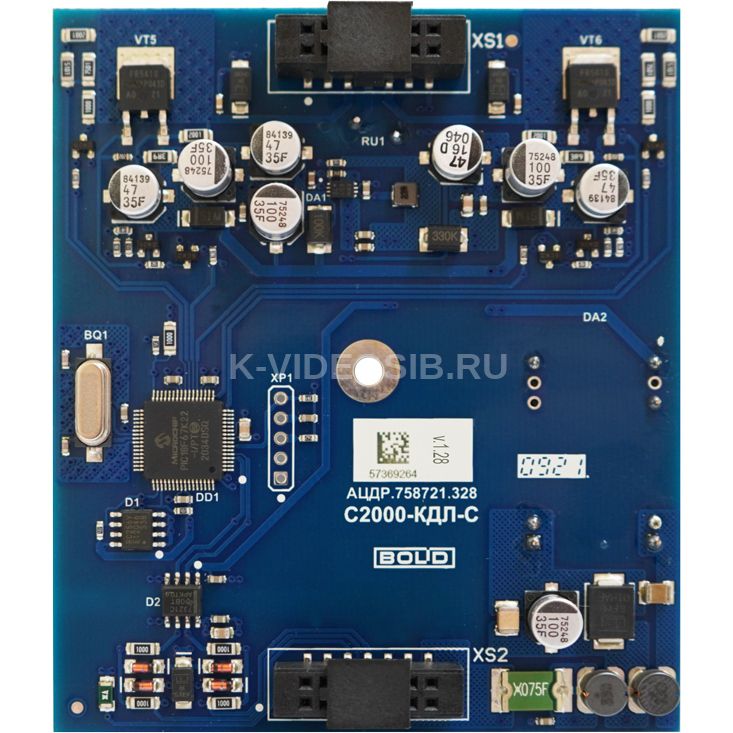

Контроллер двухпроводной линии связи С2000-КДЛ-С

Предназначен для применения в составе интегрированной системы охраны "Орион" в качестве модуля расширения в приборе приёмно-контрольном и управления "Сириус" для охраны объектов от пожаров путём контроля состояния адресных входов (извещателей), управления с помощью адресных выходов и контроля систем противопожарной защиты (оповещения, дымоудаления, огнезадерживания и иных исполнительных устройств).

• Предназначен для применения в составе ППКУП "Сириус"
• Работа в составе систем: ИСО "Орион"
• Подключение до 127 адресных устройств (АУ)
• Кольцевая двухпроводная линия связи с контролем короткого замыкания и обрыва
• Возможность применения изоляторов короткого замыкания "БРИЗ" и его исполнений для локализации короткозамкнутых участков ДПЛС
• Питание подключенных адресных устройств по двухпроводной линии связи
• Работа с адресными пожарными извещателями, их модификациями и исполнениями: "ДИП-34А", "С2000-ИПДЛ", "С2000-ИП", "С2000-ИПГ", "ИПР 513-3А", "С2000-Спектрон"
• Работа с адресными устройствами дистанционного пуска, их модификациями и исполнениями: "УДП 513-3АМ", "С2000-Спектрон-УДП"
• Работа с блоком расширения шлейфов сигнализации "С2000-БРШС-Ex"
• Подключение в двухпроводную линию связи неадресных пожарных извещателей с выходом "сухой контакт" через адресные расширители "С2000-АР1", "С2000-АР2" и "С2000-АР8" и их исполнения
• Управление исполнительными устройствами через адресные сигнально-пусковые блоки "С2000-СП2", "С2000-СП2 исп.02", "С2000-СП4/24", "С2000-СП4/220"
• Работа с адресными радиоканальными пожарными извещателями линейки "С2000Р"
• Передача служебных и тревожных сообщений в ППКУП "Сириус"

Технические характеристики Болид С2000-КДЛ-С

НАИМЕНОВАНИЕ ПАРАМЕТРА ЗНАЧЕНИЕ ПАРАМЕТРА

Количество входов питания		1
Напряжение источника питания		от "Сириус"
Ток потребления	максимальное значение	не более 180 мА
	типовое значение при отсутствии подключённых адресных устройств	36 мА
	типовое значение при подключенных 127 адресных устройств с потреблением 0,5 мА каждое	72 мА
Время технической готовности контроллера к работе		15 c
Максимальное количество подключаемых адресных устройств (адресов)		127
Длина двухпроводной линии связи при сечении жил проводов (диаметр жил не менее):	0,2 мм² (0,5 мм)	не более 160 м
	0,5 мм² (0,8 мм)	не более 400 м
	0,75 мм² (1 мм)	не более 600 м
	1,5 мм² (1,4 мм)	не более 1200 м
Максимальное активное сопротивление проводов ДПЛС		не более 200 Ом
Минимальное сопротивление между проводами ДПЛС		не менее 50 кОм
Максимальное напряжение гальванической изоляции ДПЛС		не более 500 В
Количество зон, для возможности группировки входов		64
Устойчивость к механическим воздействиям по ОСТ 25 1099-83		категория размещения 3
Вибрационные нагрузки:	диапазон частот	1-35 Гц (для категории 3)
	максимальное ускорение	0,5 g (для категории 3)
Климатическое исполнение по ОСТ 25 1099-83		О3
Диапазон рабочих температур		от минус 30 до + 50 °С
Масса контроллера		не более 0,07 кг
Габаритные размеры контроллера		80×93×23 мм
Время непрерывной работы контроллера		круглосуточно
Средняя наработка контроллера на отказ в дежурном режиме работы		не менее 80000 ч
Вероятность безотказной работы		0,98758
Средний срок службы контроллера		10 лет
Программирование контроллера		программа UProg.exe
Тип монтажа		Размещается внутри ППКУП "Сириус"
