Аппаратное обеспечение

Процессор

• 500 МГц

Оперативная память

• 128 МБ

Flash-память

• 16 МБ

Интерфейсы

• 8 портов 10/100/1000Base-T

• 2 порта 1000Base-X SFP

Индикаторы

• Power

  - Горит зеленым светом - питание включено

• Link/Act (на порт)

  - Горит зеленым светом - к порту подключено устройство

  - Мигает зеленым светом – на порту выполняется передача данных

Разъем питания

• DC: клеммный блок для подключения до двух независимых источников питания1 (от 12 В до 55 В DC)

• Разъем для подключения адаптера питания2 (постоянный ток)

Корпус

• Металлический корпус (стандарт IP40)

Установка

• На DIN-рейку

Функционал

Стандарты и функции

• IEEE 802.3 10Base-T

• IEEE 802.3u 100Base-TX

• IEEE 802.3ab 1000Base-T

• IEEE 802.3z 1000Base-X

• IEEE 802.3az Energy-Efficient Ethernet

• Автоматическое определение MDI/MDIX на всех медных портах

Дуплексный режим

• Полу-/полный дуплекс для скорости 10/100 Мбит/с

• Полный дуплекс для скорости 1000 Мбит/с

Дополнительные функции

• Экономия электроэнергии за счет определения статуса соединения

Производительность

Коммутационная матрица

• 20 Гбит/с

Метод коммутации

• Store-and-forward

Размер таблицы MAC-адресов

• 8K записей

Макс. скорость перенаправления 64-байтных пакетов

• 14,88 Mpps

Буфер пакетов

• 4,1 МБ

Jumbo-фрейм

• 9 КБ

Физические параметры

Размеры (Д x Ш x В)

• 108 x 44 x 138 мм

Вес

• 0,62 кг

Условия эксплуатации

Питание

• Клеммный блок: DC 12-55 В / 0,6 А (с возможностью подключения до двух источников питания (не входят в комплект поставки))

• Внешний адаптер питания (не входит в комплект поставки):

  - Выход: DC 12-55 В / 2,5 А

Максимальная потребляемая мощность

• 6,99 Вт

Потребляемая мощность в режиме ожидания

• 2,85 Вт

Тепловыделение

• 6,3 Вт (21,5 БТЕ/час)

MTBF (часы)

• Более 200 000 часов

Уровень шума

• 0 дБ

Защита от статического электричества

• Поддержка защиты от статического электричества до 6 кВ на медных портах (стандарт IEC61000-4-5)

Система вентиляции

• Пассивная

Температура

• Рабочая: от -40 до 75 °C

• Хранения: от -40 до 85 °C

Влажность

• При эксплуатации: от 5% до 95% без конденсата

• При хранении: от 5% до 95% без конденсата

Комплект поставки

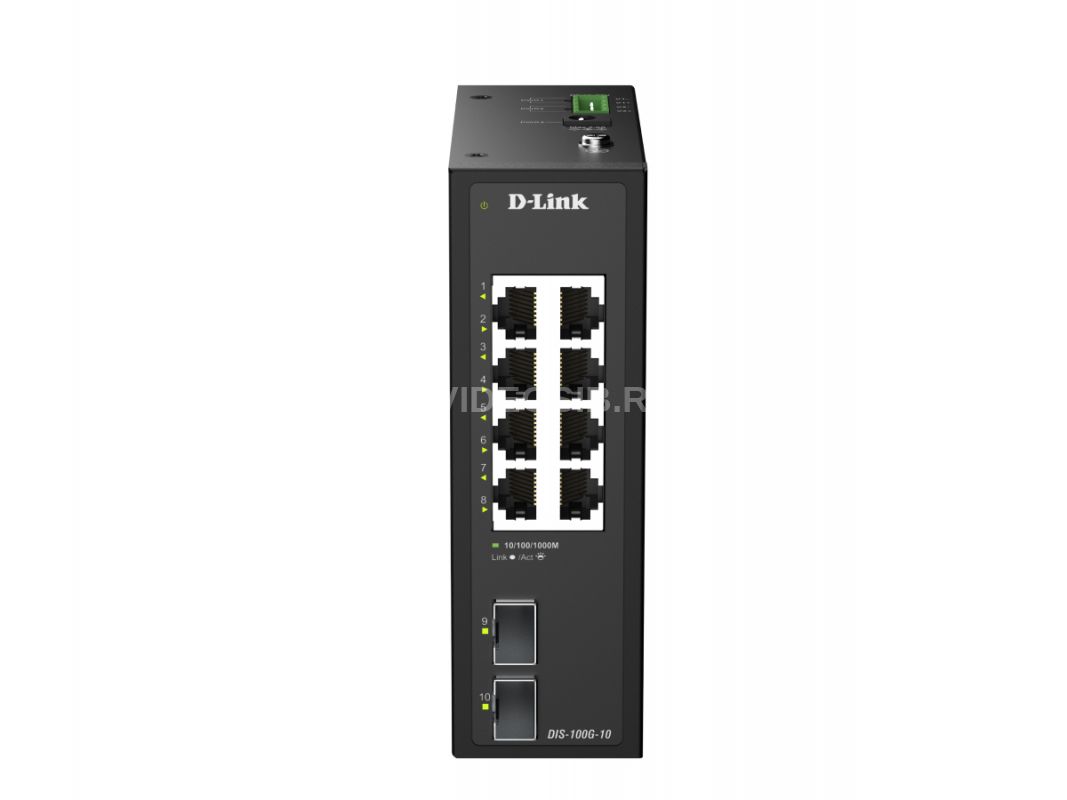

• Коммутатор DIS-100G-10

• Клеммный блок

• Комплект для установки на DIN-рейку

• Краткое руководство по установке

Совместимое оборудование

SFP-трансиверы

• DIS-S301SX

• DIS-S302SX

• DIS-S310LX

• DIS-S350LHX

• DIS-S380ZX

Прочее

Сертификаты

• RoHS

Безопасность

• cUL

• CB

• CE

• BSMI

EMI

• CE Class A

• VCCI Class A

• FCC Class A

• IC

• BSMI

• RCM
