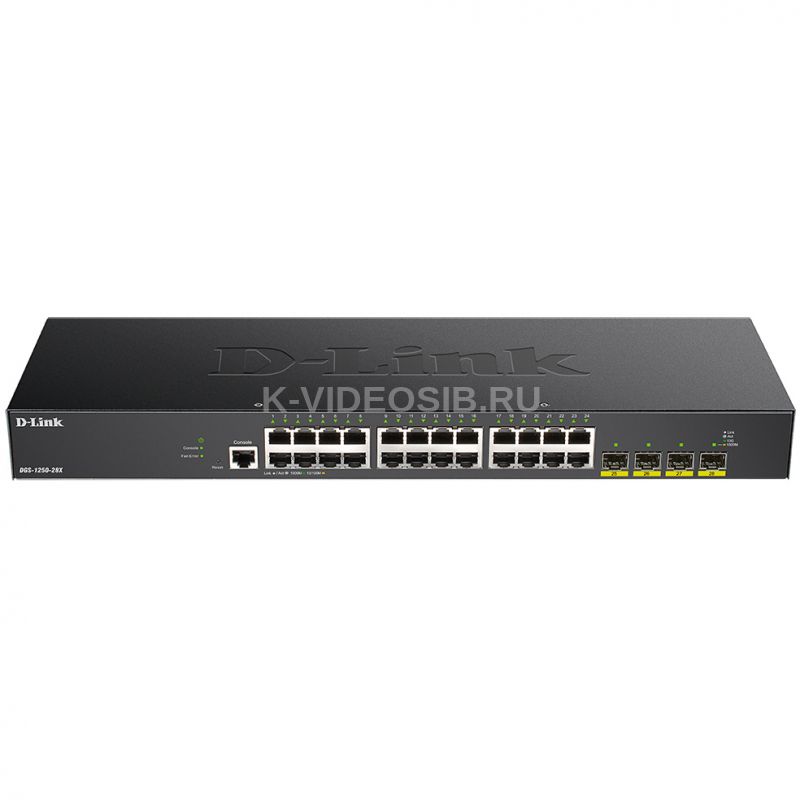

Описание D-Link DL-DGS-1250-28X/A1A

Настраиваемый коммутатор 2 уровня c 24 портами 10/100/1000Base-T и 4 портами 10GBase-X SFP+.

Настраиваемый коммутатор DGS-1250-28X, оснащенный 24 портами 10/100/1000Base-T и 4 портами 10GBase-X SFP+, поддерживает технологию D-Link Green и расширенные функции управления и безопасности, обеспечивая высокую производительность и масштабирование сети. Функции управления включают SNMP, управление на основе Web-интерфейса, утилиту D-Link Network Assistant и интерфейс командной строки (CLI).

Экономия электроэнергии

Коммутатор DGS-1250-28X соответствует стандарту IEEE 802.3az Energy-Efficient Ethernet и потребляет меньше электроэнергии при небольшом объеме трафика. DGS-1250-28X также поддерживает технологию D-Link Green, обеспечивающую автоматическое сокращение энергопотребления. Коммутатор определяет статус соединения на каждом порту и обеспечивает автоматическое отключение питания неактивных портов.

Функции уровня 2

Коммутатор DGS-1250-28X поддерживает полный набор функций уровня 2, включая IGMP Snooping, Port Mirroring, Spanning Tree Protocol (STP) и Link Aggregation Control Protocol (LACP). Функция управления потоком IEEE 802.3x позволяет оптимизировать нагрузку на коммутатор для повышения надежности передачи данных. Поддерживая скорость на каждом из медных портов до 2000 Мбит/с в режиме полного дуплекса, коммутатор обеспечивает высокую производительность, необходимую для подключения рабочих мест. Коммутатор поддерживает функцию диагностики кабеля и функцию Loopback Detection. Функция Loopback Detection используется для определения петель и автоматического отключения порта, на котором обнаружена петля. Функция диагностики кабеля предназначена для определения состояния витой пары, а также типа неисправности кабеля.

Auto Surveillance VLAN и Auto Voice VLAN

Коммутатор DGS-1250-28X поддерживает Auto Surveillance VLAN (ASV) и Auto Voice VLAN, что делает его идеальным решением для развертывания систем видеонаблюдения и IP-телефонии. Данный функционал позволяет автоматически распознавать в общей сети оборудование для видеонаблюдения и VoIP-оборудование и выделять его в отдельные VLAN, внутри каждой из которых для видеотрафика или голосового трафика будет назначен наивысший приоритет обслуживания. Поддержка Auto Surveillance VLAN и Auto Voice VLAN обеспечивает стабильную работу видео- и VoIP-приложений, качественную передачу и максимальную защиту мультимедиа трафика вне зависимости от общей загруженности сети. Кроме того, DGS-1250-28X поддерживает функцию автоматического обнаружения ONVIF-совместимого оборудования, например сетевых камер и накопителей, а также специальный режим Web-интерфейса для удобного мониторинга систем видеонаблюдения.

Сетевая безопасность

Функция D-Link Safeguard Engine обеспечивает эффективный механизм защиты коммутатора от вредоносного трафика. Аутентификация на основе порта 802.1X позволяет использовать внешний сервер RADIUS для авторизации пользователей. Помимо этого, функция списков управления доступом (ACL) увеличивает безопасность сети, отфильтровывая трафик, исходящий от несанкционированных MAC/IP-адресов. DGS-1250-28X также поддерживает функцию предотвращения атак ARP Spoofing, защищающую сеть от атак, которые могут привести к изменению трафика или его задержке из-за отправки злоумышленником ложных ARP-сообщений. С целью предотвращения атак ARP Spoofing коммутатор использует списки управления доступом для блокировки пакетов, содержащих ложные ARP-сообщения. Для повышения уровня безопасности используется функция DHCP Server Screening, запрещающая доступ неавторизованным DHCP-серверам.

Удобное управление

Коммутатор DGS-1250-28X поддерживает управление с помощью утилиты D-Link Network Assistant или через Web-интерфейс. Утилита обеспечивает автоматическое обнаружение и отображение на экране коммутаторов D-Link серии Smart, принадлежащих одному и тому же сегменту сети L2. Благодаря этой утилите пользователю не нужно менять IP-адрес своего компьютера, что упрощает начальную установку коммутатора. Пользователю доступна расширенная конфигурация и основные настройки обнаруженных устройств, например смена пароля и обновление программного обеспечения. Коммутатор DGS-1250-28X также поддерживает интерфейс командной строки (CLI) и SNMP.

Технические характеристики D-Link DL-DGS-1250-28X/A1A

Аппаратное обеспечение Процессор • 800 МГц Оперативная память • 2 ГБ Flash-память • 64 МБ Интерфейсы • 24 порта 10/100/1000Base-T • 4 порта 10GBase-X SFP+ • Консольный порт с разъемом RJ-45 Индикаторы • Power • Link/Activity/Speed (на порт) • Console • Fan Error Кнопки • Кнопка Reset Разъем питания • Разъем для подключения питания (переменный ток) Функционал Стандарты и функции • IEEE 802.3 10Base-T (медная витая пара) • IEEE 802.3u 100Base-TX (медная витая пара) • IEEE 802.3u 100Base-FX (оптоволоконный кабель) • IEEE 802.3ab 1000Base-T (медная витая пара) • IEEE 802.3z 1000Base-X (оптоволоконный кабель) • IEEE 802.3ae 10GBase-X (оптоволоконный кабель) • IEEE 802.3az Energy-Efficient Ethernet • Автоматическое согласование скорости и режима дуплекса • Управление потоком IEEE 802.3x • Автоматическое определение MDI/MDIX на всех медных портах Дуплексный режим • Полу-/полный дуплекс для скорости 10/100 Мбит/с • Полный дуплекс для скорости 1000 Мбит/с Производительность Коммутационная матрица • 128 Гбит/с Метод коммутации • Store-and-forward Размер таблицы MAC-адресов • 16K записей Статические MAC-адреса • 256 записей Макс. скорость перенаправления 64-байтных пакетов • 95,24 Mpps Буфер пакетов • 1,5 МБ Jumbo-фрейм • 12 000 байт Программное обеспечение Функции уровня 2 • IGMP Snooping   - IGMP v1/v2/v3 Snooping   - Поддержка 256 групп   - Поддержка до 64 статических многоадресных групп   - IGMP Snooping на VLAN   - IGMP Snooping Querier   - IGMP Snooping Fast Leave • Loopback Detection • 802.3ad Link Aggregation   - Макс. 8 групп на устройство/8 портов на группу • LLDP • LLDP-MED • Spanning Tree Protocol   - 802.1D STP   - 802.1w RSTP   - 802.1s MSTP   - Root Guard (Restriction) • Управление потоком   - 802.3x   - Предотвращение блокировок HOL • Зеркалирование портов   - One-to-One   - Many-to-One   - Поддержка зеркалирования для входящего/исходящего/трафика в обоих направлениях • Фильтрация многоадресных рассылок   - Перенаправление всех зарегистрированных групп   - Фильтрация всех незарегистрированных групп • Настраиваемый интерфейс MDI/MDIX • MLD Snooping   - MLD v1   - MLD v2 awareness   - Поддержка 256 групп   - Поддержка до 64 статических многоадресных групп   - MLD Snooping на VLAN   - MLD Snooping Querier   - MLD Snooping Fast Leave VLAN • 802.1Q • Группы VLAN   - Макс. 4094 статических групп VLAN   - Макс. VID: 4094 • Asymmetric VLAN • Auto Voice VLAN   - Макс. количество задаваемых пользователем OUI: 10   - Макс. количество OUI по умолчанию: 8 • Auto Surveillance VLAN Качество обслуживания (QoS) • 802.1p • 8 очередей на порт • Механизм обработки очередей:   - Strict Priority   - Weighted Round Robin (WRR) • Управление полосой пропускания   - На основе порта (входящее/исходящее, с минимальным шагом 16 Кбит/с для 10/100/1000 Мбит/с) • QoS на основе:   - Очередей приоритетов 802.1p   - DSCP   - MAC-адреса   - EtherType   - IP-адреса   - Типа протокола   - ToS   - IP Precedence   - Класса IPv6-трафика   - Порта TCP/UDP Функции уровня 3 • Интерфейс IP   - Поддержка 4 интерфейсов • IPv6 Neighbor Discovery (ND) • Статическая маршрутизация   - Поддержка 124 статических маршрутов IPv4   - Поддержка 50 статических маршрутов IPv6 Списки управления доступом (ACL) • Макс. количество списков доступа: 50 • Макс. количество правил для IPv4, MAC: 768 • Макс. количество правил для IPv6: 384 • Каждое правило может быть привязано к одному порту • ACL на основе:   - MAC-адреса    · Приоритета 802.1p    · VLAN    · MAC-адреса    · Ether Type   - IP-адреса    · IP-адреса    · DSCP    · Типа протокола    · Номера TCP/UDP-порта   - IPv6-адреса    · IP-адреса    · DSCP    · Типа протокола    · Номера TCP/UDP-порта    · Класса IPv6-трафика Безопасность • Защита от широковещательного/многоадресного/одноадресного шторма • D-Link Safeguard Engine • Сегментация трафика • SSH v2 • TLS v1.2 • Предотвращение атак DoS • 802.1X   - Управление доступом на основе портов • Port Security   - До 64 MAC-адресов на порт • Предотвращение атак ARP Spoofing   - Макс. количество записей: 127 • DHCP Server Screening • IP-MAC-Port Binding • Проверка ARP-пакетов   - Макс. количество записей: 64 • Проверка IPv4-пакетов   - Макс. количество записей: 127 • Проверка IPv6-пакетов   - Макс. количество записей: 63 • DHCP Snooping   - Макс. количество записей: 512 AAA • Аутентификация 802.1X:   - Поддержка локальной базы/RADIUS-сервера   - Поддержка управления доступом на основе портов   - Поддержка EAP, OTP, TLS, TTLS, PEAP   - Mакс. 128 записей при использовании локальной базы данных • Guest VLAN • RADIUS-сервер с поддержкой протокола IPv6 • Поддержка аутентификации MD5 • Аутентификация на основе RADIUS и TACACS+ OAM • Диагностика кабеля • Восстановление заводских настроек по умолчанию • Функция цифрового контроля параметров производительности трансивера DDM (Digital Diagnosics Monitoring) Управление • Web-интерфейс • Утилита D-Link Network Assistant • Интерфейс командной строки (CLI) • Telnet-сервер • TFTP-клиент • Настройка MDI/MDIX • SNMP   - Поддержка v1/v2c/v3 • SNMP Trap • Резервное копирование/обновление программного обеспечения • Мастер установки Smart Wizard • Скачивание/загрузка конфигурационного файла • BootP/DHCP-клиент • Системный журнал   - Макс. количество записей в журнале: 500 • SNTP • ICMPv6 • IPv4/v6 Dual Stack • Автоматическая настройка DHCP • Настройка времени   - SNTP • RMONv1 • Trusted Host • Поддержка нескольких версий ПО • Поддержка нескольких версий конфигураций • Шифрование пароля • Журналирование вводимых команд Технология Green • Экономия электроэнергии за счет:   - Определения статуса соединения   - Использования спящего режима   - Выключения портов   - Выключения индикаторов   - Определения длины кабеля Стандарты MIB • RFC1212 Concise MIB Definitions • RFC1213 MIBII • RFC1215 MIB Traps Convention • RFC1493 Bridge MIB • RFC1157, RFC2573, RFC2575, RFC2576 SNMP MIB • RFC1442, RFC1901, RFC1902, RFC1903, RFC1904, RFC1905, RFC1906, RFC1907, RFC1908, RFC2578, RFC3418 SNMPv2 MIB • RFC271, RFC1757, RFC2819 RMON MIB • RFC2021 RMONv2 MIB • RFC1398, RFC1643, RFC1650, RFC2358, RFC2665 Ether-like MIB • RFC2674 802.1p MIB • Interface Group MIB • RFC2618 RADIUS Authentication Client MIB • RFC4022 MIB for TCP • RFC4113 MIB for UDP • RFC2389 MIB for Diffserv. • RFC2620 RADIUS Accounting Client MIB • Private MIB • DDP MIB • LLDP-MED MIB Стандарты RFC • RFC791 IP • RFC768 UDP • RFC793 TCP • RFC792 ICMPv4 • RFC2463, RFC4443 ICMPv6 • RFC826 ARP • RFC1321, RFC2284, RFC2865, RFC2716, RFC3580 Extensible Authentication Protocol (EAP) • RFC2573 SNMP Applications • RFC2461, RFC4861 Neighbor Discovery for IPv6 • RFC2462, RFC4862 IPv6 Stateless Address Auto-configuration • (SLAAC) • RFC2464 IPv6 over Ethernet and definition • RFC4291 IPv6 Addressing Architecture • RFC2893, RFC4213 IPv4/IPv6 dual stack function Физические параметры Размеры (Д x Ш x В) • 440 x 140 x 44 мм Вес • 1,75 кг Условия эксплуатации Питание • 100-240 В переменного тока, 50/60 Гц Макс. потребляемая мощность • 30,6 Вт/100 В • 29,6 Вт/240 В Потребляемая мощность в режиме ожидания • 8,7 Вт/100 В • 9,3 Вт/240 В Тепловыделение • 104,346 БТЕ/час (100 В) • 100,936 БТЕ/час (240 В) MTBF (часы) • 743 482,45 Уровень шума • При высокой скорости вентилятора: 47,6 дБ • При низкой скорости вентилятора: 33,2 дБ Система вентиляции • 1 вентилятор Температура • Рабочая: от -5 до 50 °C • Хранения: от -20 до 70 °C Влажность • При эксплуатации: от 0% до 95% без конденсата • При хранении: от 0% до 95% без конденсата Комплект поставки • Коммутатор DGS-1250-28X • Кабель питания • Фиксатор для кабеля питания • Консольный кабель (с разъемами RJ-45 и RS-232) • 2 крепежных кронштейна для установки в 19-дюймовую стойку • 4 резиновые ножки • Комплект для монтажа • Краткое руководство по установке Совместимое оборудование SFP-трансиверы • DGS-712 • DEM-302S-LX • DEM-302S-BXD • DEM-302S-BXU • DEM-310GT • DEM-311GT • DEM-312GT2 • DEM-314GT • DEM-315GT • DEM-330T • DEM-330R • DEM-331T • DEM-331R • DEM-331T/20KM • DEM-331R/20KM SFP+ трансиверы • DEM-410T • DEM-431XT • DEM-432XT • DEM-433XT • DEM-434XT • DEM-436XT-BXD • DEM-436XT-BXU Кабели 10G SFP+ • DEM-CB100S • DEM-CB300S Прочее Безопасность • CB • UL • BSMI • CCC EMI • CE Class A • VCCI Class A • FCC Class A • IC • BSMI
