Описание Hyperline PP2A-19-24S-8P8C-C5E-110

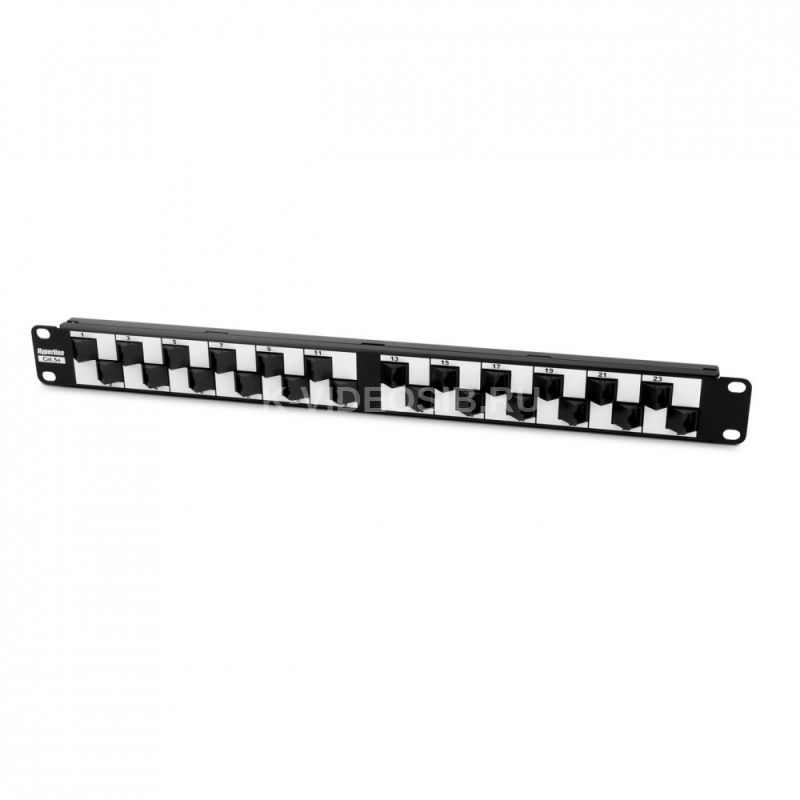

Hyperline PP2A-19-24S-8P8C-C5E-110 - патч-панель 19", 1U, с угловыми портами, 24 порта RJ-45, категория 5e, Dual IDC. Угловая конструкция модулей Специальная угловая конструкция модулей упрощает организацию кабелей и сохраняет монтажное пространство. Патч-корды подключаются под углом 45 градусов, благодаря чему отпадает необходимость формирования пучков, не нужны стяжки и хомуты – все кабели отводятся непосредственно в стойку, обеспечивается компактность и удобство обслуживания; сокращается время инсталляции. Расположение портов Удобное расположение портов в шахматном порядке. Цветовая маркировка Цветовая маркировка на задней панели в соответствии с T568B и T568A. Удобство заделки Высокая выступающая часть корпуса IDC-модуля обеспечивает удобство заделки проводников. Для заделки кабеля подходят два типа инструментов: 110 типа и для плинтов (LSA). Кабельный организатор Встроенный задний кабельный организатор для укладки кабелей.

Технические характеристики Hyperline PP2A-19-24S-8P8C-C5E-110

• Модель: PP2A-19-24S-8P8C-C5E-110
• Тип патч-панели: цельная
• Категория (TIA/EIA): 5e
• Тип разъема: RJ45 (8P8C)
• Количество портов: 24
• Монтажная высота: 1U
• Цвет: черный
• Габариты и вес
• Высота, мм: 43.7
• Общие характеристики
• Тип IDC контактов: Dual IDC
• Допустимый калибр проводников: 24-22 AWG
• Схема разводки проводников: T568B
• Маркировка портов: цифровая маркировка Материалы
• Материал корпуса: сталь листовая 1,5 мм
• Материал печатной платы (PCB): 2-х слойный стеклотекстолит (FR-4)
• Материал разъемов для печатной платы: АБС-пластик
• Материал контактов печатной платы: фосфористая бронза с напылением золотом
• Материал корпуса IDC-модуля: поликарбонат (PC)
• Материал IDC-контактов: фосфористая бронза с покрытием 2,54 мкм сплава олова
• Материал задней фиксирующей планки: АБС-пластик (акрилонитрил-бутадинт-стирол) Электрические характеристики
• Сила тока: 1.8 А
• Рабочее напряжение: 48 В
• Контактное сопротивление (макс.): 20 мОм
• Сопротивление изоляции (мин.): 500 МОм
• Испытательное напряжение: 1000 В / 60 Гц / 1 мин.
